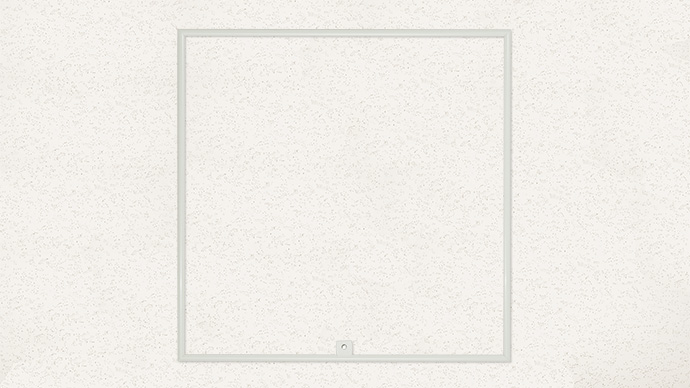

ハイハッチAS|天井点検口

【内枠:10mm幅のR形状】

外枠の見えない一本目地タイプ。簡易気密性能あり。300×300、450×450、600×600をラインナップ。

設置場所

主な特長

  • 外枠が見えない一本目地

  • A-3等級の簡易気密性能

  • 後付施工可能

  • 木枠取付可能

  • (社)公共建築協会評価品

ラインナップ

サイズ

  • 300×300(mm)

  • 450×450(mm)

  • 600×600(mm)

開閉部

標準仕様

標準仕様

鍵付き仕様

鍵付き仕様(鍵:P201のみ)

MMⅡf、MMHⅡ、GMⅡ、SEⅡ、NKT、AS、NT、GSタイプと鍵の共用可能

カラーバリエーション

ホワイト

ホワイト色(焼付塗装)

シルバー

シルバー色

  • お客様のパソコンおよびスマートフォン等のディスプレイ仕様により、現物と見え方が大きく異なる場合がございますのでご了承ください。
続きを見る
機能・性能

気密性能

試験

JIS A 1516-1994「建具の気密性能試験方法」に準じます。
試験体:HHAS-303・606

試験結果

A-3等級

気密性等級および気密性等級線は、JIS A 4706(サッシ)に準じます。

  • データは当社試験値であり保証値ではありません。
AS気密等級
続きを見る
仕様・価格

材質

外枠、内枠、スライドアングル/アルミ押出形材 A6063S-T5 アルマイト処理(特注色にも対応可能)

型番・寸法・価格

  □300 □450 □600
型番 標準タイプ ホワイト HHAS-303W★
【17,400円】
HHAS-454W
【18,700円】
HHAS-606W
【23,900円】
シルバー HHAS-303★
【15,700円】
HHAS-454★
【17,000円】
HHAS-606★
【21,000円】
鍵付タイプ ホワイト HHAS-K303W★
【19,900円】
HHAS-K454W★
【21,300円】
HHAS-K606W★
【29,100円】
シルバー HHAS-K303★
【18,400円】
HHAS-K454★
【19,800円】
HHAS-K606★
【26,500円】
寸法 規格寸法 303×303 454×454 606×606
天井開口寸法 305×305 456×456 608×608
内枠仕上材寸法 293×293 444×444 596×596
内枠下地材寸法 257×257 408×408 560×560
  • ★は受注生産品です。納期を営業担当へご確認ください。
  • 鍵付仕様ホワイトの化粧プレート・シリンダー部はホワイト色にはなりません。
  • 【】内は1台あたりの価格(税抜)を表示しています。また施工費は営業担当者までお問合せください。
  • 価格は2022年4月現在のものです。仕様・価格等は予告なく変更することがありますので予めご了承ください。
続きを見る
オプション

チャンネルキャッチ延長金具

天井材が一般的な在来工法の天井厚みよりも厚い場合におすすめです。(耐火や遮音を目的とした石膏ボードt21mm×3枚貼りの場合等)後付け施工時でも点検口に取り付けてから開口部へ挿入できます。

  • 適応寸法:最大95.2mm

  • 天井材厚み:最大75mm

    チャンネル1.2mm、野縁(Mバー)19mmの場合

チャンネルキャッチ延長金具

内枠落下防止ワイヤー

ワイヤーを内枠と天井下地材に掛けることで、内枠の落下を防止します。スプリングフックを、内枠にある(回転軸側の)長穴に取付けてご使用ください。

内枠落下防止ワイヤー

特注色にも対応可能です(鍵部を除く枠のみ)

続きを見る
導入・設置

取付金具

チャンネルキャッチ

取り付けにはチャンネルキャッチを使用します。

チャンネルキャッチ
