ハイハッチMAT|天井点検口

【外枠:目地/内枠:目地】

気密性能、デザインに優れた目地タイプの天井点検口。300×300、450×450、600×600をラインナップ。

設置場所

主な特長

  • すっきりした目地タイプ

  • A-2等級の気密性能

  • 後付施工可能

  • 木枠取付可能

ラインナップ

サイズ

  • 300×300(mm)

  • 450×450(mm)

  • 600×600(mm)

開閉部

標準仕様

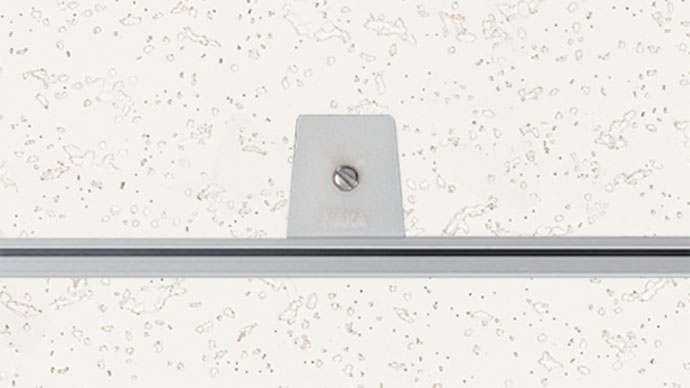

標準仕様(グレモン錠)

カラーバリエーション

シルバー

シルバー色

ホワイト

ホワイト色(粉体塗装)

  • お客様のパソコンおよびスマートフォン等のディスプレイ仕様により、現物と見え方が大きく異なる場合がございますのでご了承ください。
続きを見る
機能・性能

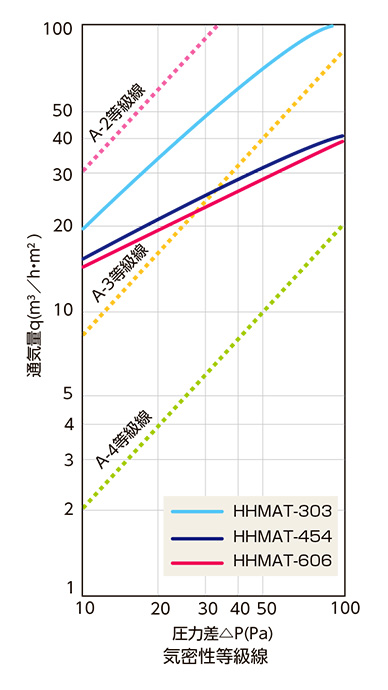

気密性能

試験

JIS A 1516-1994「建具の気密性能試験方法」に準じます。
試験体:HHMAT-303・454・606(内ふた材:PB12.5×2枚貼り)

  • 内ふた材の厚みによって、スライドアングルの長穴に隙間ができる場合は、付属の隙間防止シールを貼付する必要があります。

試験結果

A-2等級

気密性等級および気密性等級線は、JIS A 4706(サッシ)に準じます。

  • データは当社試験値であり保証値ではありません。
MAT気密等級
続きを見る
仕様・詳細

材質

外枠、内枠/アルミ押出形材 A6063S-T5 アルマイト処理

型番・寸法・価格

  □300 □450 □600
型番 標準タイプ シルバー HHMAT-303★
【15,700円】
HHMAT-454
【19,300円】
HHMAT-606
【22,800円】
ホワイト HHMAT-303W★
【19,100円】
HHMAT-454W★
【23,500円】
HHMAT-606W★
【27,900円】
鍵付タイプ シルバー
ホワイト
寸法 規格寸法 303.5×303.5 454.5×454.5 606.5×606.5
天井開口寸法 304.5×304.5 455.5×455.5 607.5×607.5
外枠外寸法 306.5×306.5 457.5×457.5 609.5×609.5
内枠仕上材寸法 287.1×287.1 438.1×438.1 590.1×590.1
内枠下地材寸法 263×263 414×414 566×566
  • ★は受注生産品です。納期を営業担当へご確認ください。
  • 【】内は1台あたりの価格(税抜)を表示しています。また施工費は営業担当者までお問合せください。
  • 価格は2025年1月現在のものです。仕様・価格等は予告なく変更することがありますので予めご了承ください。
続きを見る
オプション

チャンネルキャッチ延長金具

天井材が一般的な在来工法の天井厚みよりも厚い場合におすすめです。(耐火や遮音を目的とした石膏ボードt21mm×3枚貼りの場合等)後付け施工時でも点検口に取り付けてから開口部へ挿入できます。
本部品をチャンネルキャッチに取り付けることで30mm延長できます。

  • 内ふたの仕上材の対応厚みは製品により異なりますのでご注意ください。

天井材の最大寸法

チャンネルキャッチのみ 延長金具 使用時
64mm 94mm
  • チャンネル、野縁(Mバー)を含む寸法です。
チャンネルキャッチ延長金具

内枠落下防止ワイヤー

落下防止ワイヤーをご使用の際は、別途ご相談ください。

内枠落下防止ワイヤー

角スタッド工法用「Zねじ」

角スタッド工法は、一般的な建築用鋼製天井下地と異なり角スタッドを用いた施工方法です。
「Zねじ」とは、天井点検口と角スタッドを締結するための、ナカ工業オリジナルのねじです。角スタッド工法の組み合わせによっては対応できないものもあります。

Zねじ

特注色にも対応可能です(化粧座金も塗装可)

※ホワイト色において、化粧座金もホワイト色にしたい場合はオプションとなります。

続きを見る
導入・設置

取付金具

チャンネルキャッチ

取り付けにはチャンネルキャッチを使用します。

チャンネルキャッチ
