PRODUCT

ハイステップ スリム|ノンスリップ

コストパフォーマンスに優れた、スタンダードタイプ。

設置場所

主な特長

  • スタンダードなノンスリップ

  • 伸縮防止材入り

  • R加工可能(ステンレス金台のみ)

ラインナップ

Pタイル用

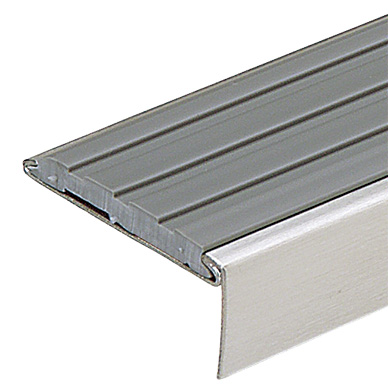

ハイステップスリム

NSP-35S/NSP-40S/NAP-40S/NBP-40S

ストライプ

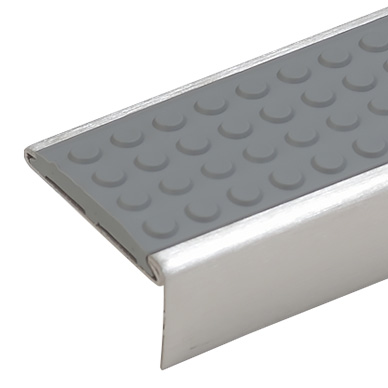

ハイステップスリム

NSP-35D/NSP-40D/NAP-40D/NBP-40D

ドット

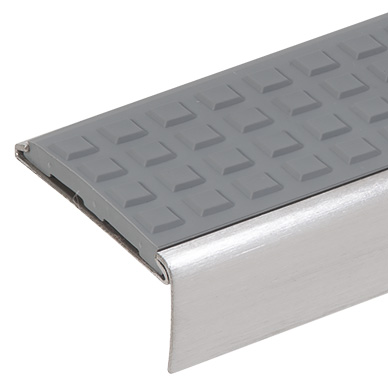

ハイステップスリム

NSP-40L/NAP-40L/NBP-40L

ラテス

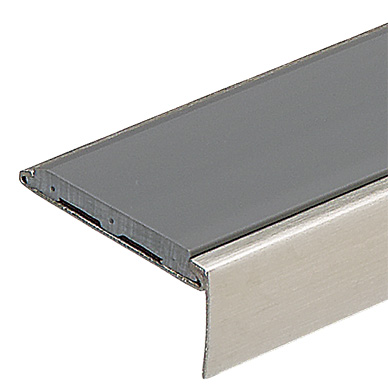

ハイステップスリム

NSP-35F/NSP-40F/NAP-40F/NBP-40F

フラット

タイルカーペット用

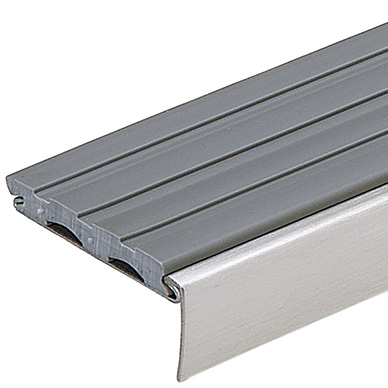

ハイステップスリム

NSC-40S/NAC-40S/NBC-40S

ストライプ

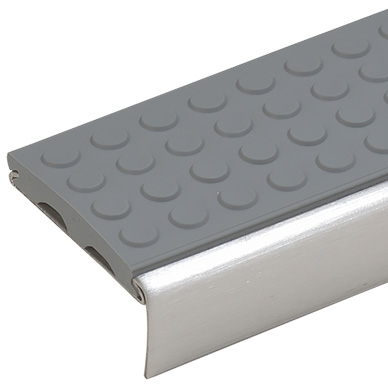

ハイステップスリム

NSC-40D/NAC-40D/NBC-40D

ドット

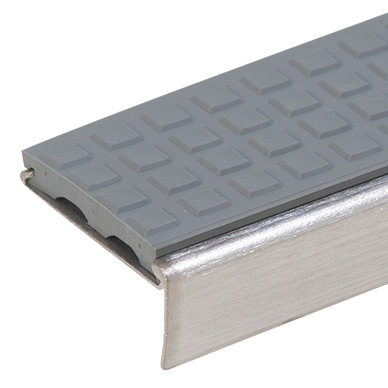

ハイステップスリム

NSC-40L/NAC-40L/NBC-40L

ラテス

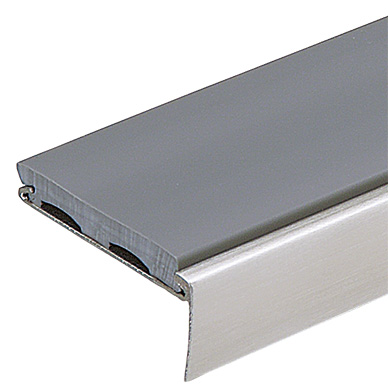

ハイステップスリム

NSC-40F/NAC-40F/NBC-40L

フラット

フラットエンド

両端部にフラットエンドを使用するとデザイン性がアップし、さらに清掃もしやすくなります。

フラットエンド

カラーバリエーション

グレー

No.02 グレー

ダークグレー

No.03 ダークグレー

ソフトブラック

No.04 ソフトブラック

ブラック

No.05 ブラック

ライトベージュ

No.12 ライトベージュ★

ベージュ

No.13 ベージュ

ダークベージュ

No.14 ダークベージュ

ライトブラウン

No.22 ライトブラウン★

チョコレート

No.23 チョコレート

チーズイエロー

No.34 チーズイエロー★

ワインレッド

No.45 ワインレッド

オリーブグリーン

No.51 オリーブグリーン

ダークブルー

No.62 ダークブルー★

★は受注生産色です

  • No.05 ブラックは「NSP-35(40)S」「NSP-35(40)F」および「NSC-40S」のみ対応
  • お客様のパソコンおよびスマートフォン等のディスプレイ仕様により、現物と見え方が大きく異なる場合がございます。色の最終判断は、カラーサンプル帳または現物サンプルでご確認いただきますようお願いいたします。
続きを見る
機能・性能

繰返疲労性能

200万回の疲労試験も異常なし

方法/社内規格・繰返疲労性能試験による
装置/疲労試験機
内容/200万回「980N、40回/分」試験後の異常の有無
結果/異常なし

繰返疲労性能

寸法安定性能

のび・ちぢみを解消

方法/寸法安定性試験機による
装置/加熱試験機
内容/6時間加熱「80℃±1℃」後の収縮率の測定「0.05mm単位」
結果/0〜0.6%

寸法安定性能

耐候性能

促進暴露300時間に異常なし

方法/JIS-A-1415「プラスチック建材材料の促進暴露試験方法」
装置/サンシャインウェザーメーター
内容/300時間照射後の異常の有無
結果/異常なし

耐候性能
続きを見る
仕様・価格

材質

金台/ステンレス:SUS304 ヘアーライン仕上
   アルミニウム:アルミ押出形材 A-6063S-T5 アルマイト処理
   真ちゅう:真ちゅう押出形材 C3604BE バフ研磨仕上
ビニルタイヤ/伸縮防止材一体樹脂押出成形

型番

タイヤ模様 Pタイル用 タイルカーペット用
金台材質 金台材質
ステンレス アルミ二ウム 真ちゅう ステンレス アルミ二ウム 真ちゅう
ストライプ NSP-35S
NSP-40S
NAP-40S NBP-40S NSC-40S NAC-40S NBC-40S
ドット NSP-35D
NSP-40D
NAP-40D NBP-40D NSC-40D NAC-40D NBC-40D
ラテス NSP-40L NAP-40L NBP-40L NSC-40L NAC-40L NBC-40L
フラット NSP-35F
NSP-40F
NAP-40F NBP-40F NSC-40F NAC-40F NBC-40F
  • 35は幅35mm、40は幅40mmを表します。
  • Pタイル用のステンレス金台(タイヤ:ストライプ、ドット、フラット)のみ、幅35mmと幅40mmの2タイプあります。
続きを見る
導入・設置

下地別部材表

踏面下地材質 固定ビス 施工場所 接着剤
コンクリート/モルタル仕上げ Pレスアンカー(スチール)
特皿-4mm
室内 変性シリコーン樹脂系接着剤
Pレスアンカー(SUS)
特皿-4mm
屋外 変性シリコーン樹脂系接着剤
(またはウレタン樹脂系接着剤)
鉄骨下地(鋼製階段) タッピンねじ(SUS)
特皿-4mm
室内・屋外 変性シリコーン樹脂系接着剤
  • 必ずビスと接着剤は併用してください。ビスのみでは、使用中に外れることがあります。
  • 雨風があたる場所は、屋根があっても屋外扱いとしてください。
  • 踏面下地材質は代表例です。これ以外の場合は、営業担当へご相談ください。
続きを見る
