6000N仕様 スチールパネルシステム二重床|フリーアクセスフロア

サーバ室用フリーアクセスフロアです。スチール製充填パネルと支持連結脚システムにより高い強度・耐震性と広い配線空間を提供します。(社)公共建築協会評価品。

設置場所

主な特長

耐震設計

パネルがしっかりと支持脚に固定されているため、地震時のパネル脱落がありません。

床高さ200〜800mmに対応

目的と仕様に合わせて、オーダーメイド感覚でプランニングできます。

軽量無機質材を充填したスチールパネル

寸法精度に優れ、割れや欠け、ホコリの発生も無い不燃パネルです。抜群の強度と歩行感が特長です。間仕切りや積載するコンピュータ機器を直接パネルにボルト固定することもできます。

ウイスカフリー

ウイスカとは電気亜鉛めっき部品から発生する導電性のヒゲ状結晶で、コンピュータに悪影響を及ぼすと言われています。CS-NR・ CS-SRはウイスカを発生させる電気亜鉛めっき部品を使用していません。

(社)公共建築協会評価品

IBフロアCS-NR・CS-SRは、(社)公共建築協会の建築材料・設備機材等品質性能評価事業において品質・性能が確保されている5000N仕様のフリーアクセスフロアとして評価されています。(一部タイプのみ)

ラインナップ

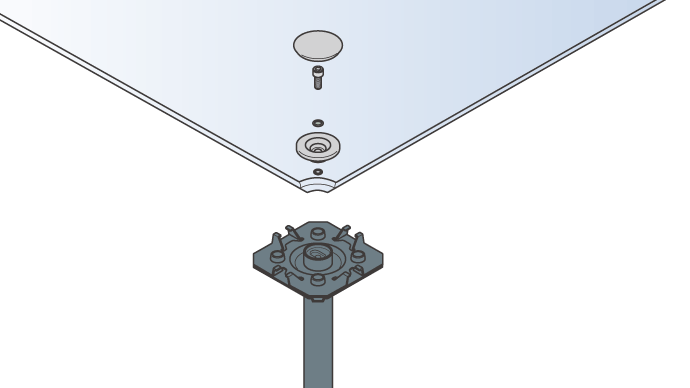

CS-NR

  • 支持脚とパネルをパネル押さえで固定するラーメン構造

  • 耐震性と広い配線空間を実現

  • 受注生産品

CS-NR

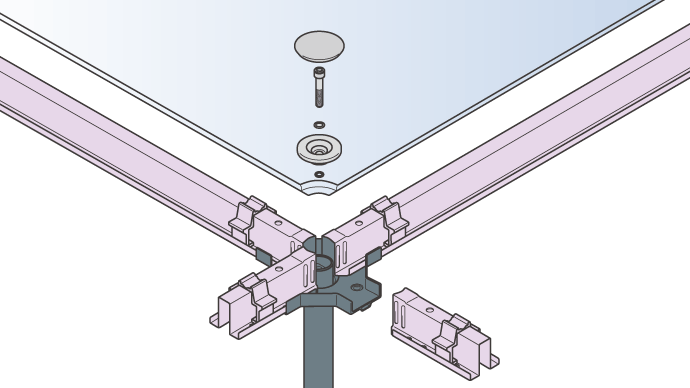

CS-SR

  • 支持脚とパネルをパネル押さえで固定するラーメン構造

  • さらに支持脚同士をストリンガーでしっかりと固定

  • CS-NRよりも高い耐震性

  • 受注生産品

CS-SR

選び方

目的に応じて、CS-NRタイプまたはCS-SRタイプを選択してください。

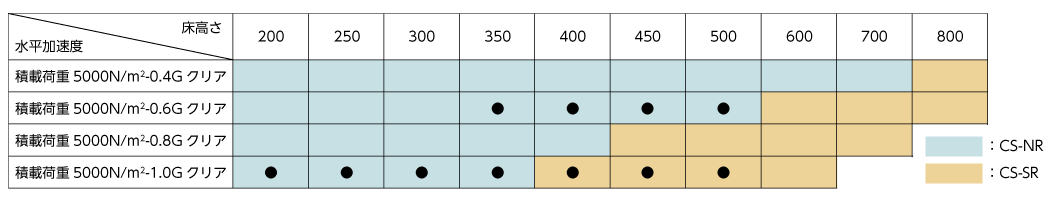

床高さと耐震強度
  • 積載荷重500kg/m²時
  • 電算機および電源盤等を床パネルに固定する場合は、別途ご相談ください。
  • ●印は公共建築協会評価品です。

パーツ

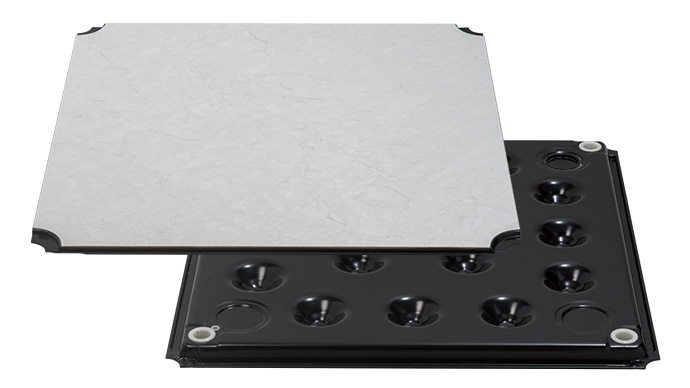

CSパネル

スチールパネル

※写真はメラミン化粧板貼り

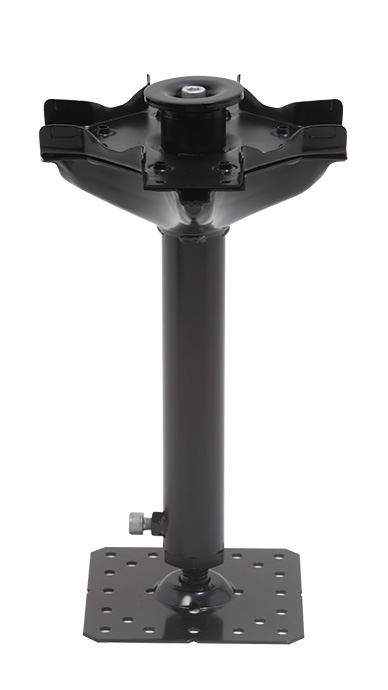

CS-NR支持脚

支持脚

CS-NR用

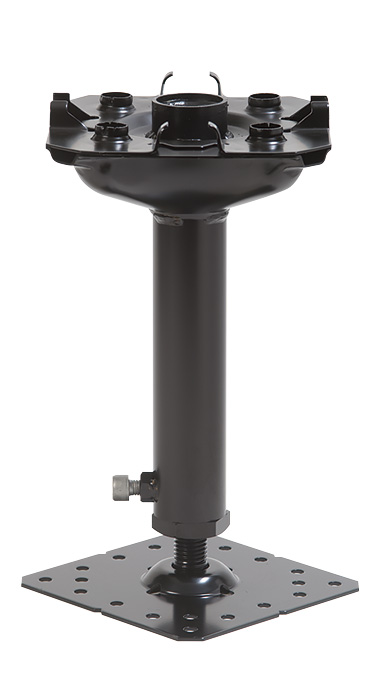

CS-SR支持脚

支持脚

CS-SR用

続きを見る
機能・性能

パネル性能

中央集中荷重(加圧版φ50) 6,000N(600kgf)たわみ2.5mm以下
耐震性能 積載荷重5000N(500kgf)/m²-0.4~1Gクリア
(床高さによって性能値が変わります)
帯電性 U値 1.2以上
漏えい抵抗 1.0×106Ω
続きを見る
仕様・価格

パネル仕様(CS-NR・CS-SR共通)

パネルサイズ 600×600×29mm(メラミン化粧板含む)
パネル重量 約15.3kg(メラミン化粧板含む)
材質および表面処理 鋼板 カチオン電着塗装
充填材 軽量無機質材
仕上材(オプション) メラミン化粧板(直貼)
※置敷タイルカーペット仕様もあります

適応床高さ、配線空間、耐震強度

CS-NR

床高さ H(mm) 200 250 300 350 400 450 500 600 700
調整範囲(mm) ±10
配線空間 h(mm) 171 221 271 321 371 421 471 571 671
積載荷重5000N/m²0.4G-クリア
積載荷重5000N/m²0.6G-クリア × ×
積載荷重5000N/m²0.8G-クリア × × × ×
積載荷重5000N/m²1.0G-クリア × × × × ×
  • ○は対応可能を示します。
  • ●は公共建築協会評価品を示します。
  • ×は対応不可を示します。

CS-SR

適応床高さ H(mm) 350 400 450 500 600 700 800
調整範囲(mm) ±10
配線空間h(mm) 280 330 380 430 530 630 730
積載荷重5000N/m²0.6G-クリア
積載荷重5000N/m²0.8G-クリア ×
積載荷重5000N/m²1.0G-クリア × ×
  • ○は対応可能を示します。
  • ●は公共建築協会評価品を示します。
  • ×は対応不可を示します。
続きを見る
オプション

メラミン化粧板(帯電防止処理)

耐摩耗性・耐薬品性・制電性に優れたフリーアクセスフロア用特殊メラミン化粧板を仕上材として用意。ワンランク上の表面性能を誇ります。

マーブル

マーブル

B-1801BXS

ベージュ

ベージュ

BH-5112BXS

ウォームグレー

ウォームグレー

BH-5412BXS

クールグレー

クールグレー

BH-5313BXS

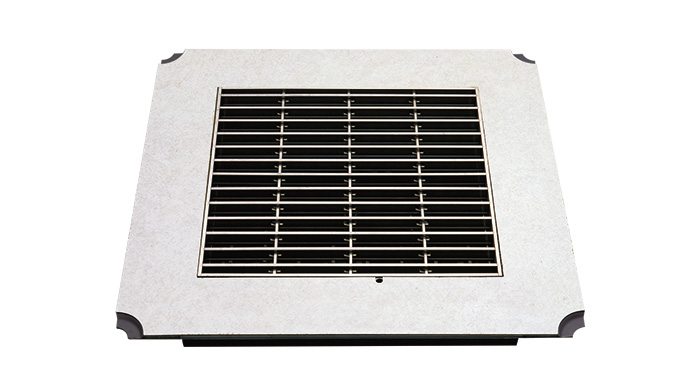

空調グリルパネル

  • 開口率

    31%

  • ダンパー付き開口率

    0〜31%

空調グリルパネル

スロープ、上がり框
