NPシリーズ|OAフロア

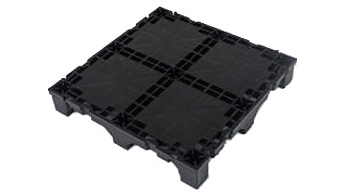

樹脂製置敷タイプのOAフロアです。リサイクル材で作られた樹脂パネルを使用しています。3000N仕様。

設置場所

主な特長

3000N

高耐荷重

JAFA規格(2015.10)6.2 3000Nに適合。

スピーディな施工

スピーディな施工

置敷タイプなので施工が簡単、スピーディ。ビルの改修工事にも容易に対応します。

軽量

軽量

製品重量はH50の場合、約8kg/m2と軽量。持ち運びや施工も容易です。

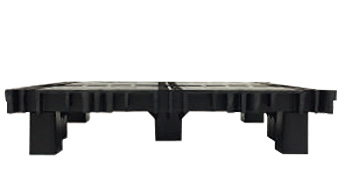

パネル高さ

パネル高さ4タイプ

パネル高さは40・50・75・93mmと配線容量に合わせて選択できます。

取出し口

OAタップ取出口

パネルの2ヶ所にOAタップ取出用の切り込みを入れました。切り込み部を合わせることで8mmまでの通線が可能です。

ラインナップ

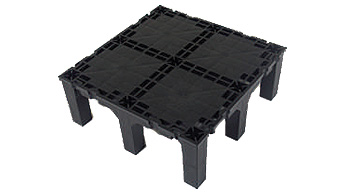

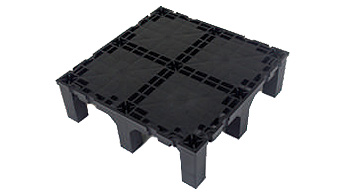

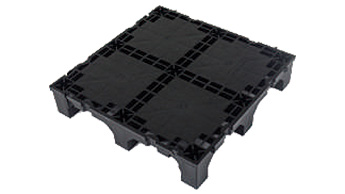

パネル(3000N仕様)

NP-40A

NP-40A

250×250×H40(mm)

NP-50A

NP-50A

250×250×H50(mm)

NP-75A

NP-75A

250×250×H75(mm)

NP-93A

NP-93A

250×250×H93(mm)

※5000N仕様については、別途お問い合わせください。

補助部材

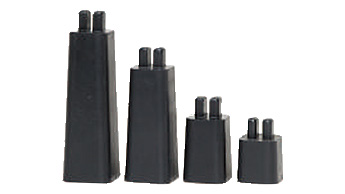

補助スタンド

ボーダー部でパネルを切断した部分の補助脚として、またパネルの補強に使用します。

  • タイプ

    NP-40S(NP-40A用)
    NP-50S(NP-50A用)
    NP-75S(NP-75A用)
    NP-93S(NP-93A用)

  • 材質

    特殊ポリプロピレン(リサイクル材)

  • 梱包

    100本/袋

補助スタンド

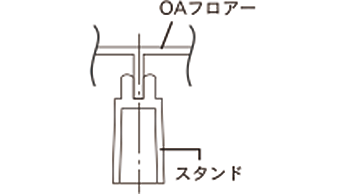

補助スタンド図

※ボーダー部の施工はNPパネルを端尺寸法にカットして施工します。このとき、補助スタンドを取り付け補強してください。

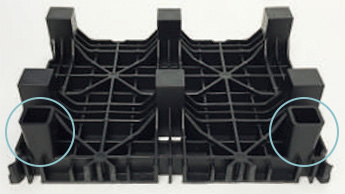

補助スタンド例1

補助スタンド取付例1

補助スタンド例2

補助スタンド取付例2

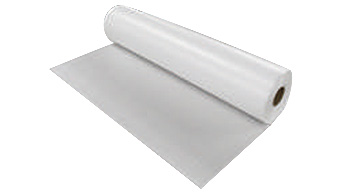

OAシート

パネルを敷設する下地床(既存床)に敷き詰めます。ほこりの舞い上がりを防止し、衝撃の緩衝や防音効果があります。

  • サイズ

    幅1,000×厚さ1(mm)

  • 材質

    発泡ポリエチレン+HDPEフィルム

  • 梱包

    30m・100m

OAシート
続きを見る
機能・性能

システム性能

型番 重量(kg/m²) 耐荷重
NP-40A H40 7.4 3000N
所定荷重時変形量 5.0mm以下
残留変形量 3.0mm以下
NP-50A H50 7.8
NP-75A H75 9.2
NP-93A H93 9.9
  • 試験方法はJIS A 1450(2015)による。
続きを見る
仕様・価格

材質

特殊ポリプロピレン(リサイクル材)

適応床高さ、配線空間

型番 NP-40A NP-50A NP-75A NP-93A
適応床高さ H(mm) 40 50 75 93
配線空間 h(mm) h22×W84.5 h32×W84.5 h57×W84.5 h75×W84.5
  • 躯体の不陸状態により、仕上げ材(ビニールタイル)の納まりに影響を及ぼすことがありますのでご注意ください。(不陸調整はできません)
続きを見る
オプション

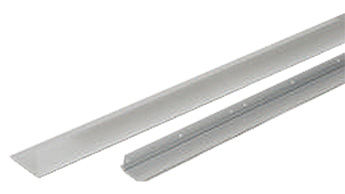

アルミ框

  • 分割型(H=40・50・75・93用)

    サイズ:長さ3,640(mm)
    材質:アルミニウム押出 シルバー仕上げ
    梱包:1セット

アルミ框分割型
アルミ框分割型

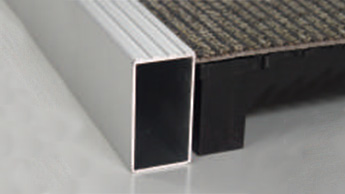

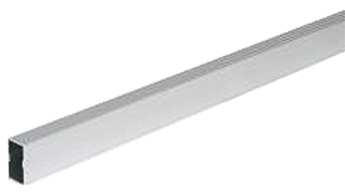

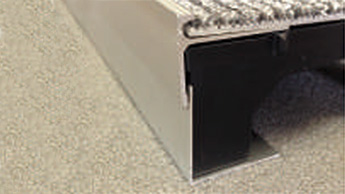

  • ノンスリップ型(H=40・50用)

    サイズ:長さ2,100(mm)
    材質:アルミニウム押出 シルバー仕上げ
    梱包:1本(1ケースあたり)

アルミ框ノンスリップ型
アルミ框ノンスリップ型

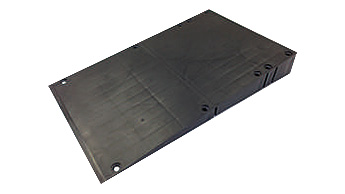

樹脂スロープ(H=50用)

タイプ:NPSL-50A
サイズ:W250×D400×H50(mm)
材質:特殊ポリプロピレン(リサイクル材)
重量:2.9(kg/m)
梱包:4本/束
※H=40にも対応可

樹脂スロープ

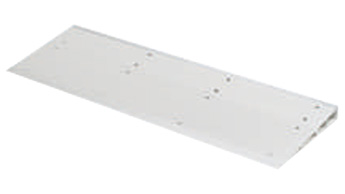

アルミスロープ(H=40・50用)

タイプ:NPSL-50A
サイズ(NP-40用):W1,000×D320×H40(mm)
サイズ(NP-50用):W1,000×D400×H50(mm)
材質:アルミニウム
梱包:1本

アルミスロープ
続きを見る
導入・設置

施工手順

  1. 床を清掃し、OAシートを敷き詰める

  2. 基準位置を割り出し、OAフロアを敷設する

  3. 框を取り付ける

  4. スロープを取り付ける

  5. タイルカーペットを敷き詰める(別途工事)

  6. 配線工事(別途工事)

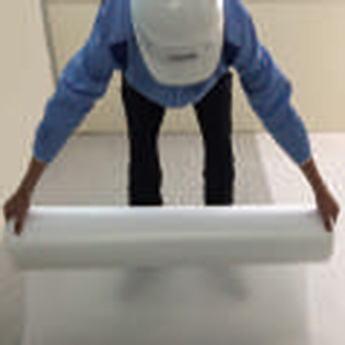

OAシートを敷き詰める
1

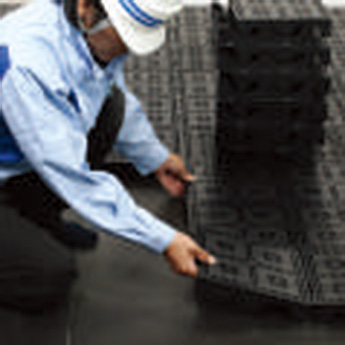

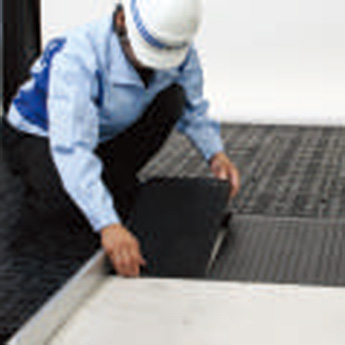

OAフロア敷設
2

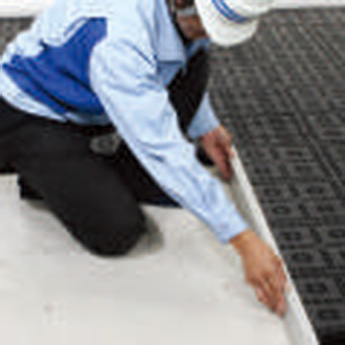

框取り付け
3

スロープ取り付け
4

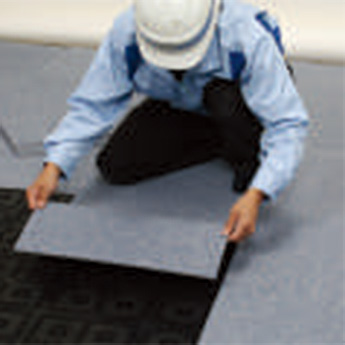

タイルカーペット敷き詰め
5
