LNパーティション|開閉式隔て板

集合住宅のベランダ・バルコニーから隣戸へ避難する際、力の弱い小さなお子様や高齢者でもより安全に操作しやすいパーティション(隔て板)です。【受注生産品】

設置場所

主な特長

扉を押し倒して避難、蹴破って避難、どちらでも可能

集合住宅で火災などが発生した際、隣戸へ避難するためにベランダやバルコニーに設置されているパーティション(隔て板)は、風などで破れることのないよう、ある程度強度のあるボードが使われています。しかし、小さなお子様や高齢者の力では、なかなか蹴破ることができません。また、破片や尖った角でケガをする危険性もあります。
LNパーティションは、小さな力(約10kgf)で扉ごと押し倒すことができるので、安全にすばやく避難することができます。もちろん、従来のパーティション同様、蹴破って避難することも可能です。

(特許:第5660568号、意匠登録:第1433499号)

従来の隔て板とLNパーティションの比較

隔て板

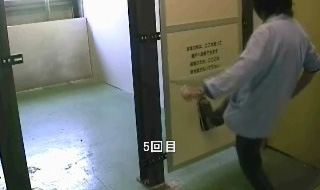

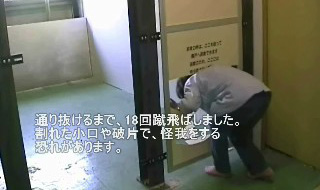

70代女性が従来のパーティションを蹴破ろうとしたところ、通り抜けられる穴があくまで、計18回蹴飛ばさなければなりませんでした。

隔て板

さらに、ボードの割れた小口や破片でケガをする恐れがあります。

隔て板

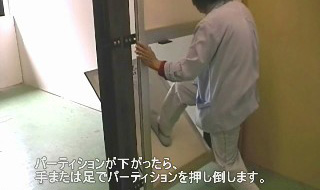

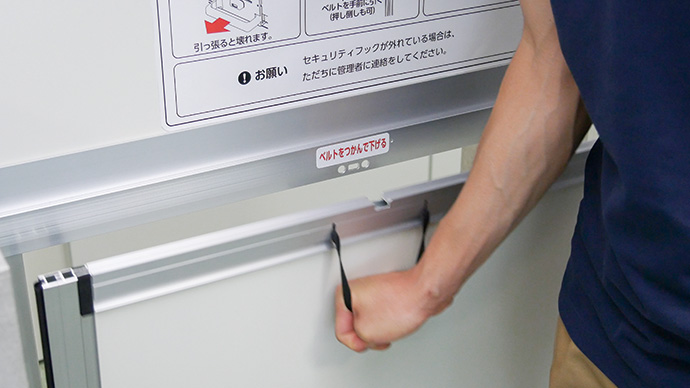

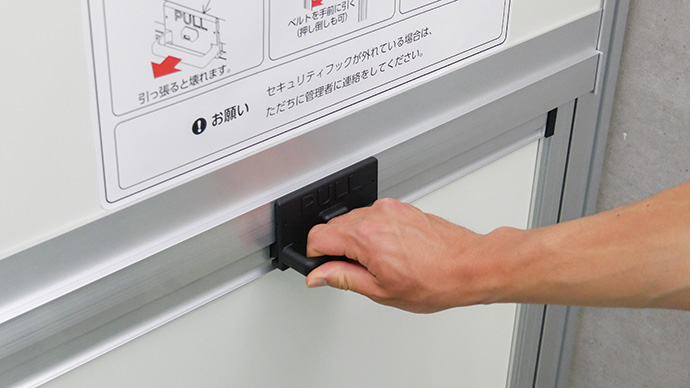

LNパーティションはセキュリティフックを引き抜いて、中のベルトを強く下に押し下げます。そして扉を手前か奥に倒します。

隔て板

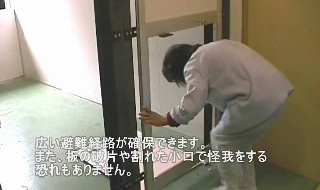

広い開口部が確保できるので、ボードの破片や割れた小口でケガをすることなく、避難することができます。

点検作業や修繕工事の効率アップ

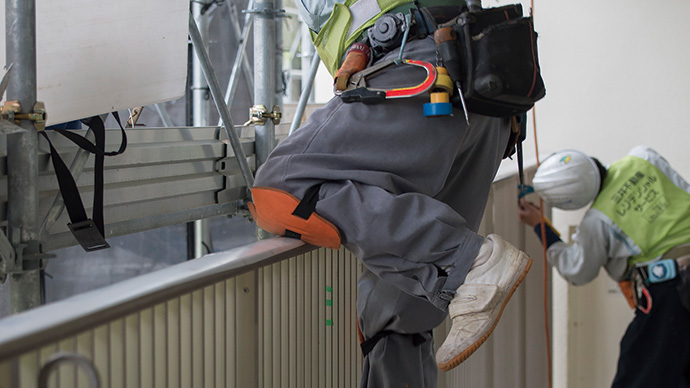

大規模修繕工事の際、外壁まわりには足場が組まれ、作業者は各戸への移動に、足場からベランダ・バルコニー側へ降りて出入りしています。パーティションがあるために、工具等の上げ下ろしが負担となり、工事作業が非効率的です。このLNパーティションの扉は、専用の鍵で開閉することができるため、足場に上がらなくても隣戸への移動が可能となり、工期短縮・コスト削減効果が期待できます。

大規模改修工事

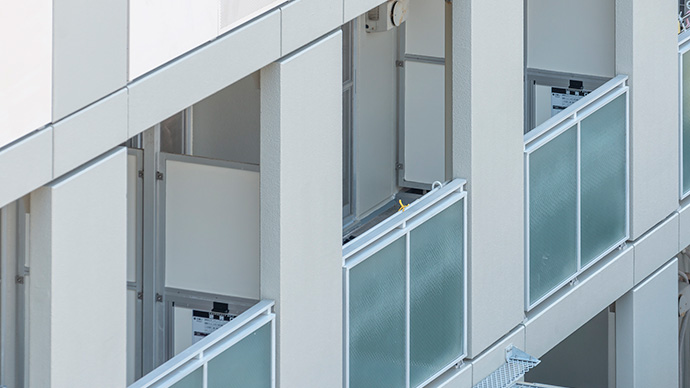

既存の建物にも設置可能

ラインナップ

カラーバリエーション

ステンカラー

ステンカラー

(つや消し)

シルバー

シルバー



ブラック

ブラック

(つや消し)

続きを見る
機能・性能

使い方

続きを見る
仕様・詳細

材質

枠/アルミニウム合金
ボード/フレキシブルボード(t5)

型番、サイズ

型番 隔て板開口寸法W(mm) 設置可能最大高さ
LNPB850F(改修用)
LNPBN850F(新築用)
650~850

改修用:海抜169m
(風圧力 4,046N/m²)



新築用:海抜45m
(風圧力 2,265N/m²)

LNPB1150F(改修用)
LNPBN1150F(新築用)
851~1149
LNPB1420F(改修用)
LNPBN1420F(新築用)
1150~1420
  • 隔て板の高さ寸法は1800mm標準となります。
  • 竪樋や室外機に対応した、分割タイプの製作も可能です。
  • 地表面粗度区分Ⅲ、基準風速34m/s以下で算出しています。なお、建物が高台にある場合は、地平部からの高さを考慮して選定してください。地域や立地条件により設置可能階数が異なる場合がありますので、沿岸部など強風が予想される地域への設置については、営業担当までご相談ください。
  • 新築用で45mより高い位置(最大169m)での設置をご検討の場合は営業担当までご相談ください。
