ロングスパン手すり

ブラケットピッチ最大1,800mm、屋外にも使用できるので、集合住宅の共用廊下などに最適なロングスパン手すりです。

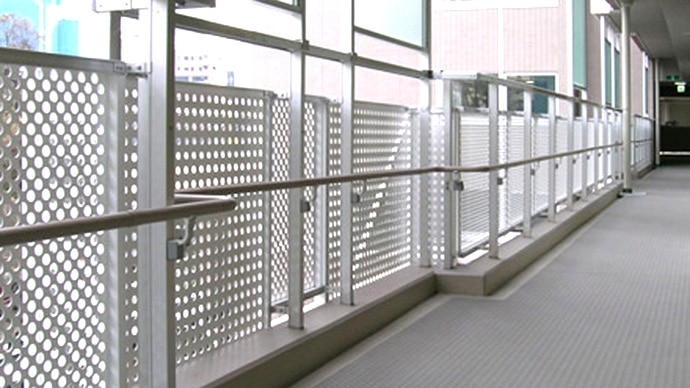

設置場所

主な特長

最大ブラケットピッチ1,600mmまたは1,800mm!

集合住宅やショッピングセンターの長い通路やスロープにおすすめです。また手すり部分は高い耐候性能があり、長時間の使用による手すり表面の色あせや劣化を抑えます。 優れた耐候性能で、スーパーUVテスター1000hr(サンシャインウェザーメーター10,000時間相当※)をクリアしています。

  • 当社従来品(5,000時間クリア)の2倍の耐候性能を有しています。
  • 抗菌効果あり

ラインナップ

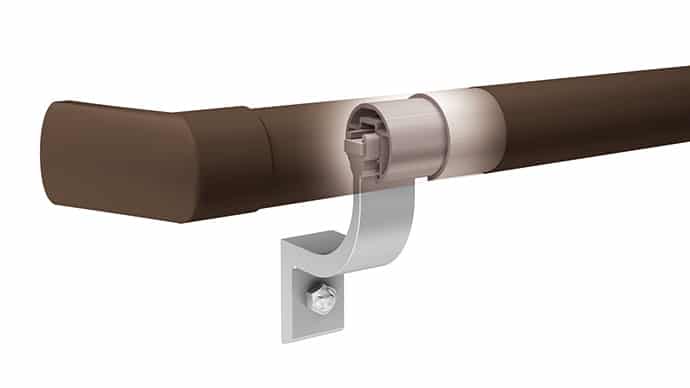

ユニティーレーンスリム

ブラケットピッチが最長で1,600mm(中空補強芯材入り)、廊下やスロープに最適な手すりです。アルミ押出形材と高耐久性樹脂の一体成形のため、室内・屋外どちらでも設置していただけます。使用の際、ブラケットが邪魔にならず使いやすく、また施工性を向上させています。

  • 廊下・階段手すりスリム目地タイプO-34とのジョイナーによる接続も可能です。
ユニティーレーンスリム

パーツ

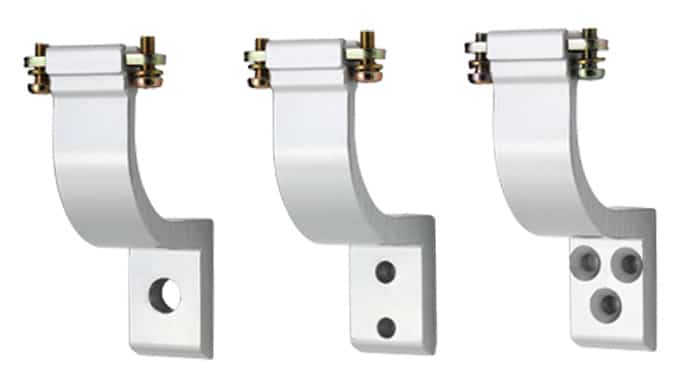

ユニティーレーンスリムブラケット

ANS-55/ANS-55-2/ANS-55-3

壁下地によって使い分けます。

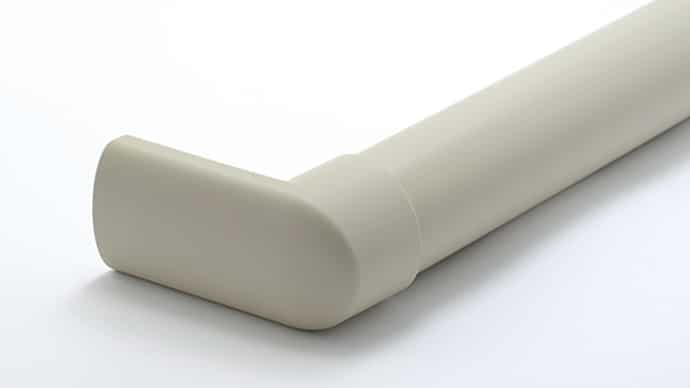

VAエンド

VAエンド

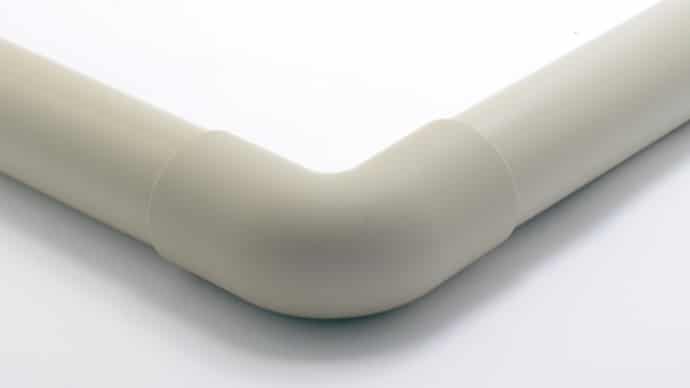

LAコーナージョイント

LAコーナージョイント

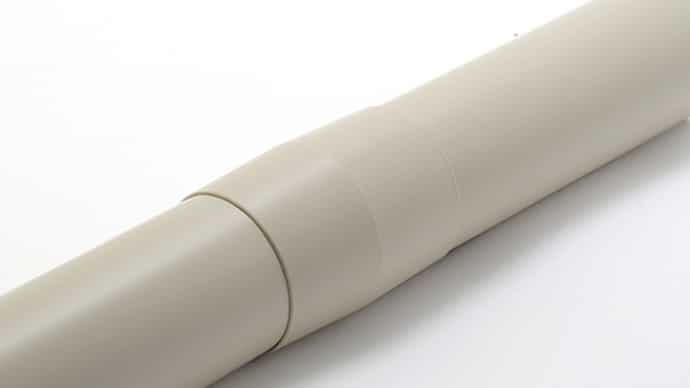

ジョイナー

ジョイナー

グラハンP-34G

ステンレス鋼管を高耐久性樹脂で被覆した室内・屋外兼用手すりです。ブラケットピッチの最長は1,800mmとロングスパンのため、集合住宅やショッピングセンターなどの長い廊下やスロープに最適です。

P-34G

パーツ

P-34Gブラケット

AFN-55GP(水平部)/AFN-55GPO(勾配部・受注生産品)

RAエンド

RAエンド

FAエンド

FAエンド

カラーバリエーション

ダークグレー

No.03 ダークグレー

ライトブラウン

No.22 ライトブラウン

チョコレート

No.23 チョコレート

  • お客様のパソコンおよびスマートフォン等のディスプレイ仕様により、現物と見え方が大きく異なる場合がございます。色の最終判断は、カラーサンプル帳または現物サンプルでご確認いただきますようお願いいたします。
続きを見る
機能・性能

強度について

ベターリビング協会(BL)の優良住宅部品認定基準をクリアしています。
手すり径に応じたブラケットスパンで、1スパンあたり1177N(120kgf)の水平・鉛直荷重に対して、耐える強度を有しています。

  • ユニティーレーン(中空補強芯材使用):ブラケットスパン1,600mm、P-34G:ブラケットスパン1,800mm

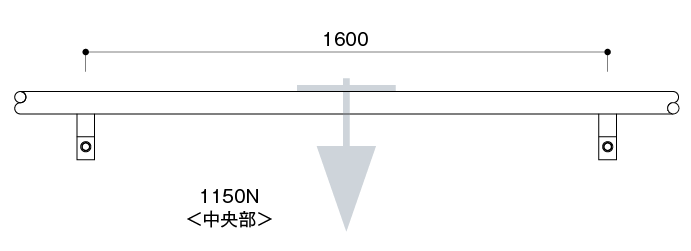

鉛直荷重

鉛直荷重

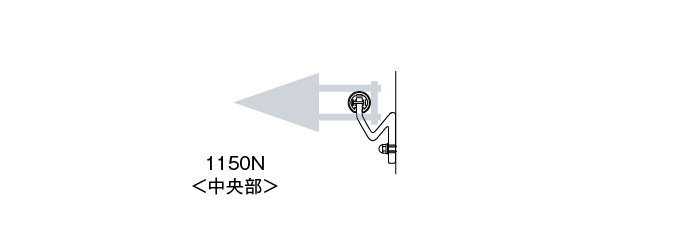

水平荷重

水平荷重

続きを見る
仕様・価格

材質

ユニティーレーンスリム手すり本体/半硬質耐候性樹脂二層成形(抗菌剤・光触媒入)+アルミ押出形材一体成形品

P-34G手すり本体/半硬質耐候性樹脂二層成形(抗菌剤・光触媒入)+ステンレス鋼管

型番、サイズ

シリーズ 型番 手すり径 定尺
ユニティーレーンスリム O-34UNIsl φ34mm 3,000mm
グラハン P-34G φ34mm 6,000mm
続きを見る
