ガイドステップ SCS14|点字鋲

錆に強いSCS14(SUS316同等)仕様の点字鋲です。SCS14はSUS304よりも海水などに耐食性があることで知られています。無垢材のため耐久性にも優れており、公共施設や駅舎、オフィスビルなど屋外の通行量の多いところでも安心です。

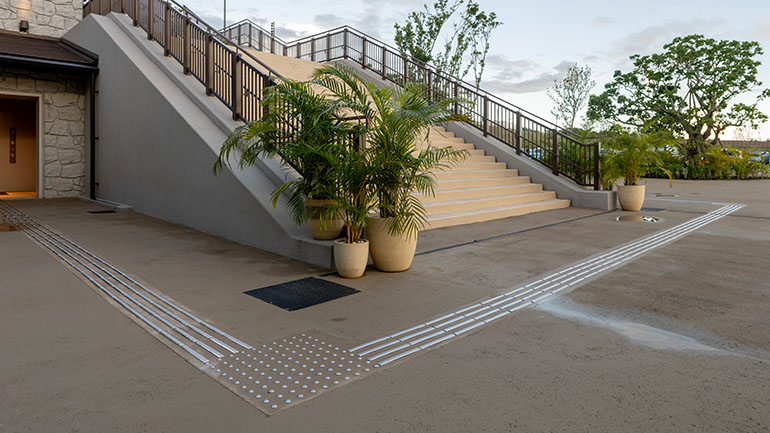

設置場所

主な特長

  • サビに強いSCS14仕様の点字鋲

  • 無垢材

  • 交通施設など通行量の多いところでも安心

  • JIS T9251を満たしています

ラインナップ

一般床用

点字鋲

NSN316-22-Y/NSN316-290-Y

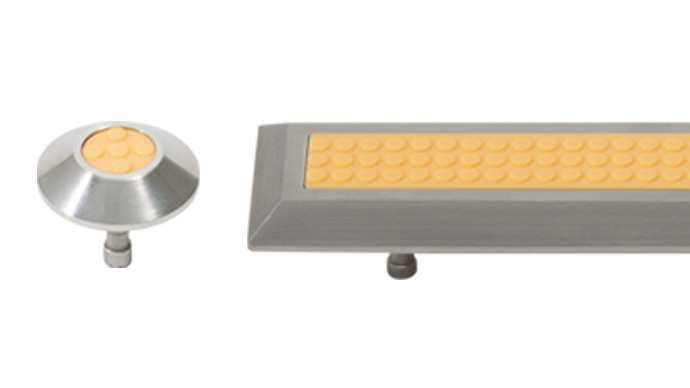

ノンスリップタイプ(チーズイエロー)

点字鋲

NSN316-22-K/NSN316-290-K

ノンスリップタイプ(ソフトブラック)

点字鋲

NSH316-22-F/NSH316-290-F

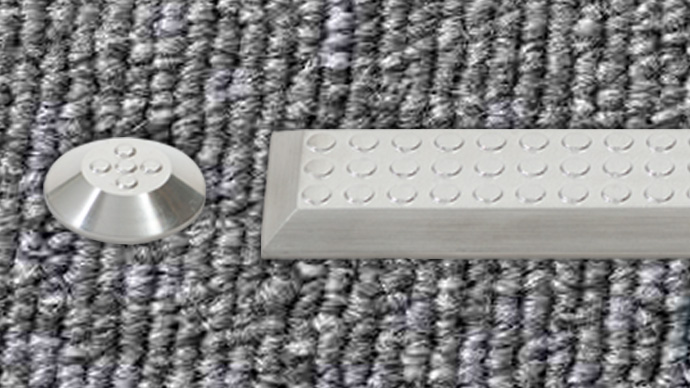

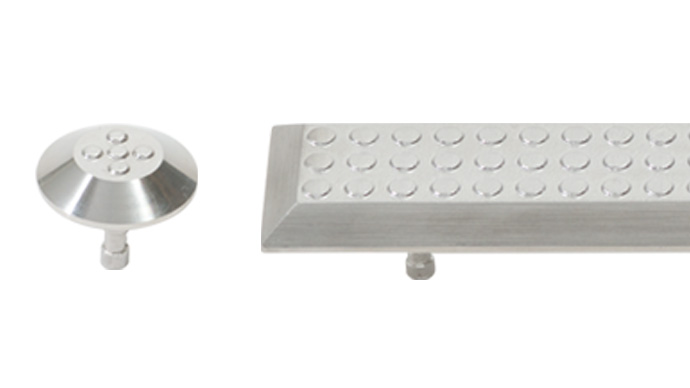

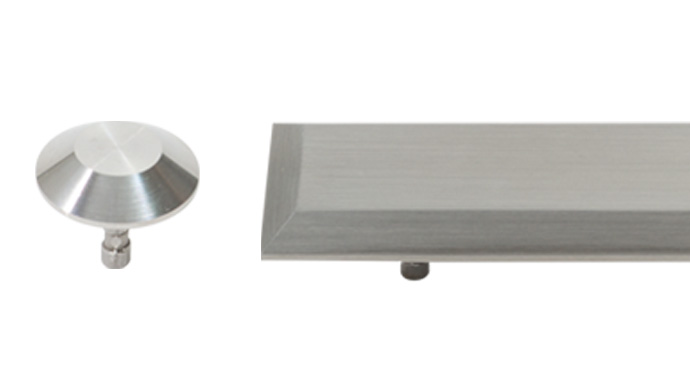

ベーシックステンレスタイプ(フラット)

点字鋲

NSH316-22-D/NSH316-290-D

ノンスリップステンレスタイプ(ドット)

  • フラットタイプはノンスリップ加工がされておりません。雨がかかるなど濡れる場所でのご使用は滑って転倒する危険性がありますのでお控えください。

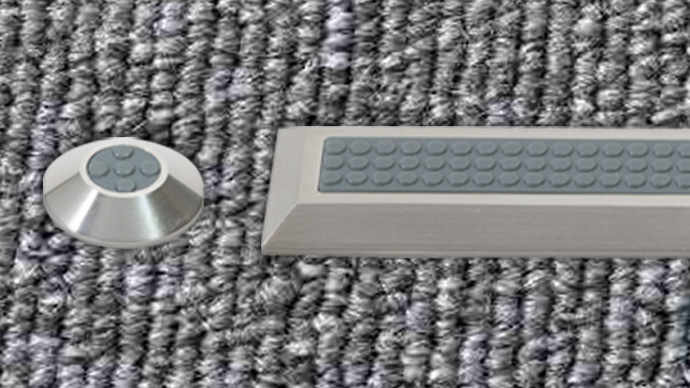

タイルカーペット用

点字鋲

NSN316TC-22-Y/NSN316TC-290-Y

ノンスリップタイプ(チーズイエロー)

点字鋲

NSN316TC-22-K/NSN316TC-290-K

ノンスリップタイプ(ソフトブラック)

点字鋲

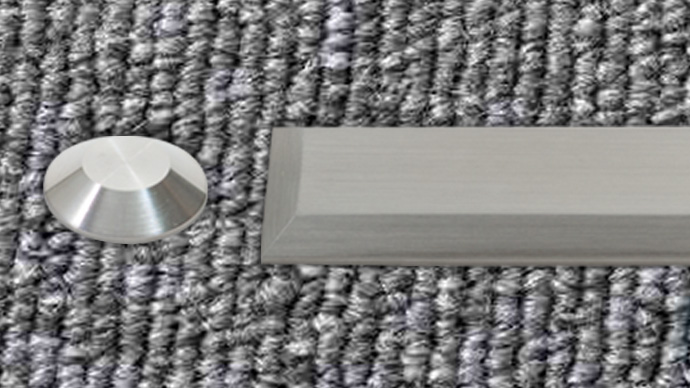

NSH316TC-22-F/NSH316TC-290-F

ベーシックステンレスタイプ(フラット)

点字鋲

NSH316TC-22-D/NSH316TC-290-D

ノンスリップステンレスタイプ(ドット)

  • タイルカーペット用は専用の樹脂脚(受け座)を使用してください。樹脂脚は2種類あります。(対応カーペット厚:6〜8mmまたは8~10mm)
続きを見る
機能・性能

マンセル値について

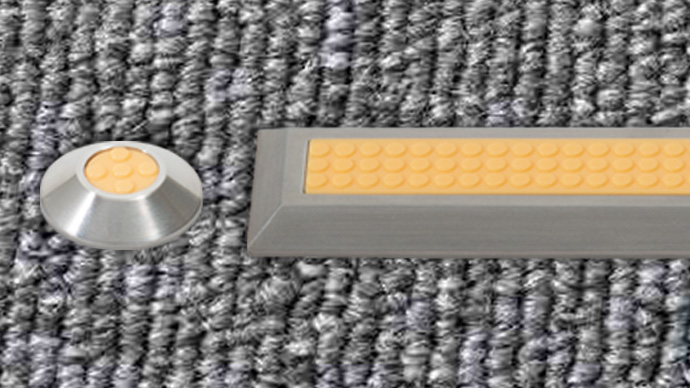

チーズイエロー

マンセル値(D65):9.6YR7.5/8.6

チーズイエロー

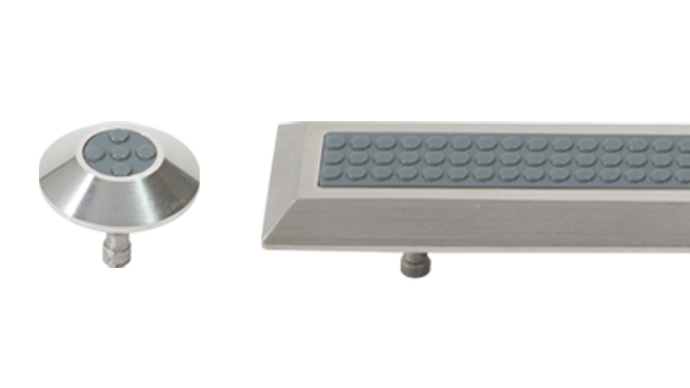

ソフトブラック

マンセル値(D65):7.6B3.4/0.7

ソフトブラック
  • マンセル値はサンプルプレートによるものです。
続きを見る
仕様・詳細

材質

本体/ステンレス SCS14

タイヤ/樹脂

型番・価格

  カラー 床材 型番 価格/個
ノンスリップタイプ
(ドット)
チーズイエロー 一般床 点鋲 NSN316-22-Y 850円
線鋲 NSN316-290-Y 6,700円
タイルカーペット 点鋲 NSN316TC-22-Y 1,250円(6~8mm用)
1,350円(8~10mm用)
線鋲 NSN316TC-290-Y 8,000円(6~8mm用)
8,300円(8~10mm用)
ソフトブラック 一般床 点鋲 NSN316-22-K 850円
線鋲 NSN316-290-K 6,700円
タイルカーペット 点鋲 NSN316TC-22-K 1,250円(6~8mm用)
1,350円(8~10mm用)
線鋲 NSN316TC-290-K 8,000円(6~8mm用)
8,300円(8~10mm用)
ベーシックステンレスタイプ
(フラット)
一般床 点鋲 NSH316-22-F 500円
線鋲 NSH316-290-F 4,300円
タイルカーペット 点鋲 NSH316TC-22-F 900円(6~8mm用)
1,000円(8~10mm用)
線鋲 NSH316TC-290-F 5,450円(6~8mm用)
5,750円(8~10mm用)
ノンスリップステンレスタイプ
(ドット)
一般床 点鋲 NSH316-22-D 750円
線鋲 NSH316-290-D 5,900円
タイルカーペット 点鋲 NSH316TC-22-D 1,100円(6~8mm用)
1,200円(8~10mm用)
線鋲 NSH316TC-290-D 7,350円(6~8mm用)
7,650円(8~10mm用)
  • ウッドデッキには対応していません。
  • 価格は消費税を含んでいません。また施工費は営業担当者までお問合せください。
  • 価格は2022年10月現在のものです。仕様・価格等は予告なく変更することがありますので予めご了承ください。
続きを見る
オプション

穴開け専用ゲージ

穴あけ専用ゲージ
続きを見る
導入・設置

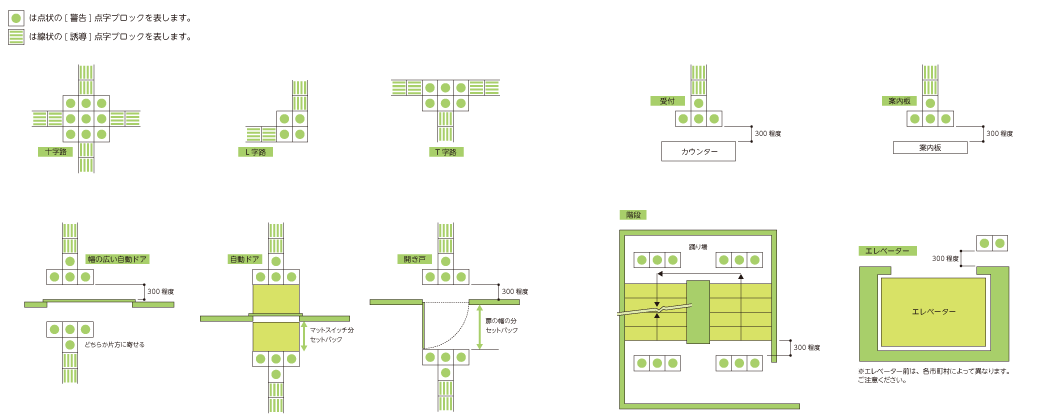

視覚障害者用点字ブロックの配置例です。点字ブロックは、バリアフリー新法・都道府県条例により、配置基準が決められています。各自治体のまちづくり条例もあわせてご確認ください。

点字ブロック配置例

施工方法

  • 実際に取り付ける際は、施工マニュアルをご覧ください。

一般床

①施工位置を決定し、墨出しをします。

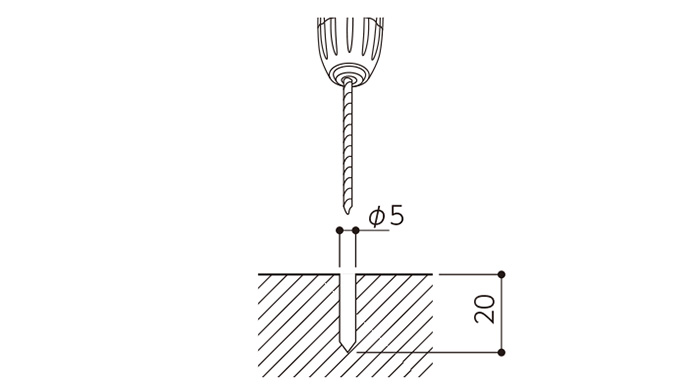

②穴位置が決定したら、穴開けゲージの穴に合わせてドリルで浅めの穴(仮穴)を開けます。

③ゲージを取り外し、仮穴の位置にドリルで穴を開けます。

施工3

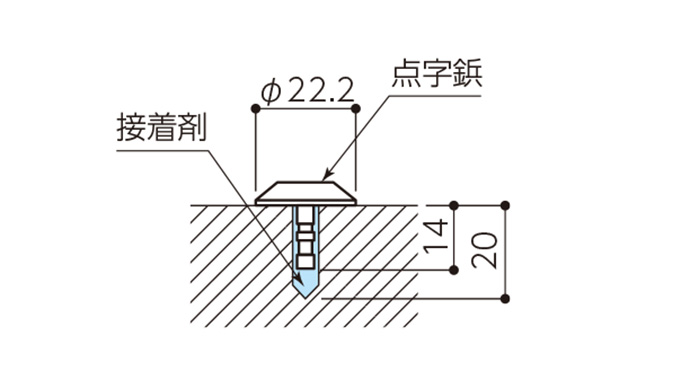

④接着剤を充填します。

⑤点字鋲を差し込みます。

施工5

⑥養生します。(完全硬化までは24~48時間)

タイルカーペット

①施工位置を決定し、墨出しをします。

②穴位置が決定したら、穴開けゲージの穴に合わせてマーカー等で印を付けます。

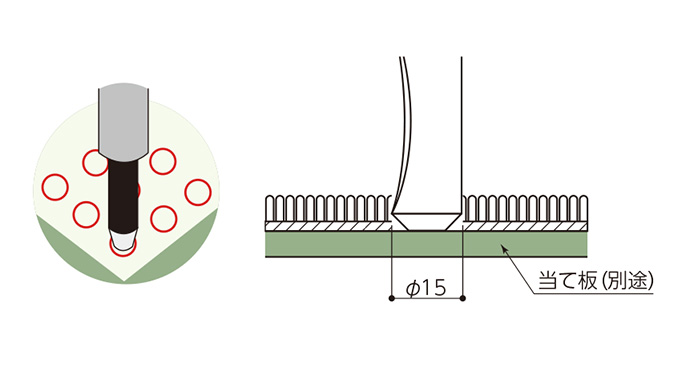

③ゲージを取り外し、マーキングの位置に六角軸皮ポンチ(φ15)を取り付けたドリルでタイルカーペットに穴を開けます。

施工3

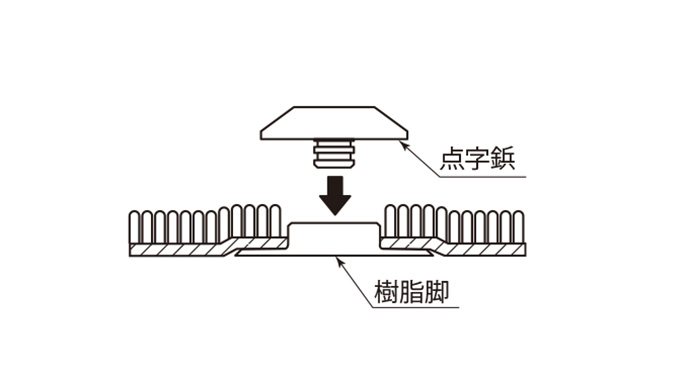

④タイルカーペットの裏から樹脂脚を差し込み、上から点字鋲を押し当てます。

施工4

⑤上から当て木等をかぶせ、プラハンマーで叩き込みます。

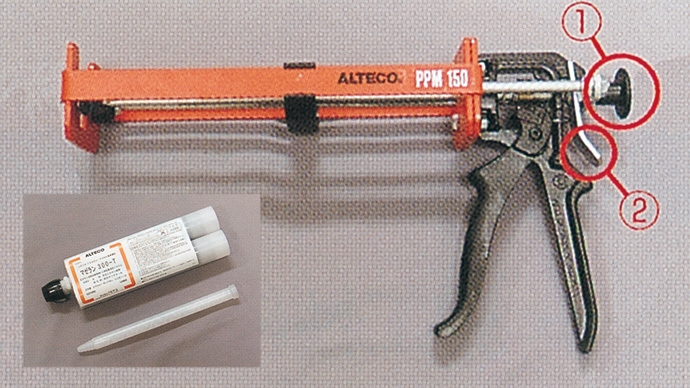

接着剤

【接着剤】
2液性エポキシ樹脂系接着剤

(推奨はアルテコ社製マゼラン300-T)

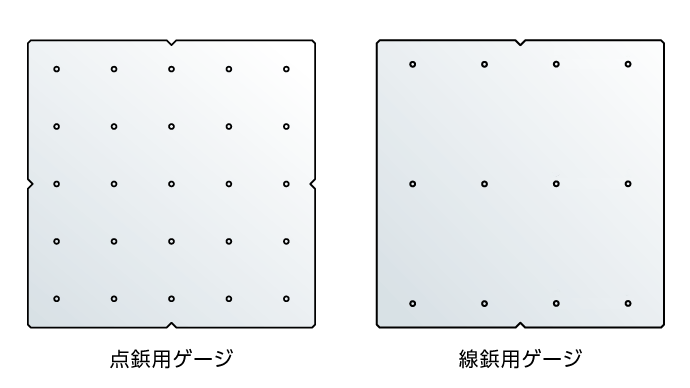

穴開けゲージ

【施工補助パーツ】

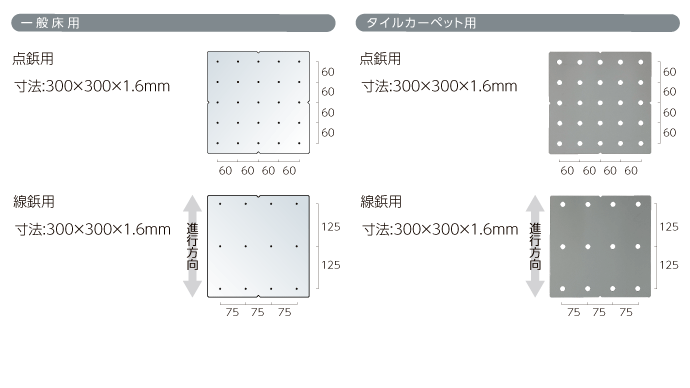

穴開けゲージ

※他社品とは穴径やピッチが異なるため代替できません。
※線鋲用ゲージには向きがあります。切り欠きがある側が進行方向となります。

受け座

【タイルカーペット用パーツ】

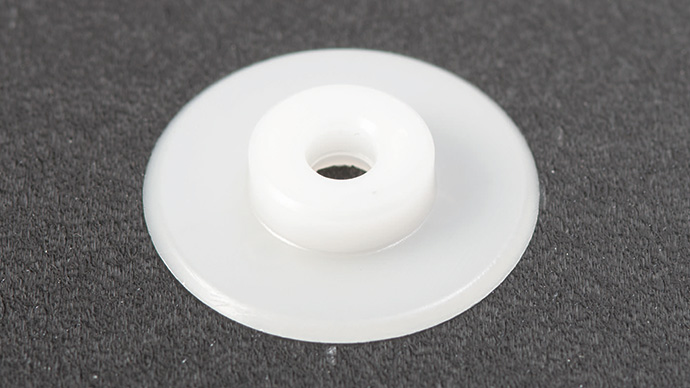

樹脂脚

※カーペットの厚みにより樹脂脚が異なります。(6~8mm用/8~10mm用)

続きを見る
