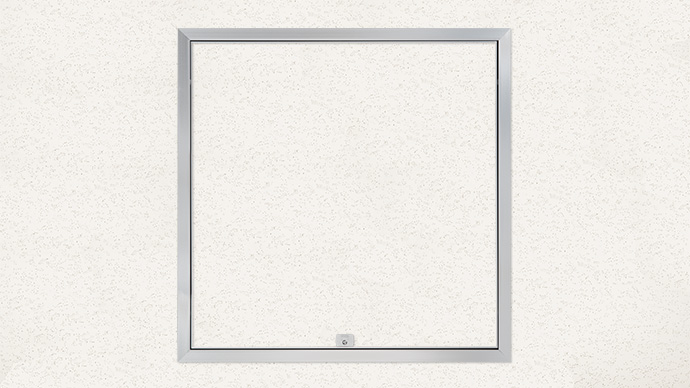

ハイハッチDX|天井点検口

【外枠:目地・額縁/内枠:目地・額縁】

建物に合わせた特注サイズ。900×900など大きいサイズの天井点検口も製作します。最大サイズは1200×1500。【受注生産品】

設置場所

主な特長

  • 特注サイズ対応

  • 最小サイズは300×300(mm)

  • 最大サイズは1200×1500(mm)

  • 2点固定のグレモン錠で強固に内枠を固定

  • 内枠と外枠は、目地と額縁からそれぞれ選択できます

  • 後付施工可能(外枠が額縁タイプ、かつ枠サイズが1200mm未満の場合のみ)

  • 木枠取付可能

  • (社)公共建築協会評価品

ラインナップ

サイズ(規格寸法)

  • 一枚扉

    最大寸法:909×909(mm)、1200×500(mm)

  • 二枚扉

    最大寸法:900×1500(mm)、1200×1200(mm)

  • 三枚扉

    最大寸法:1200×1500(mm)

    ※三枚扉は安全上、鍵付のみとなります。

特注サイズ

開閉部

係止スライド

標準(係止スライド)仕様

鍵付き仕様

鍵付き仕様(鍵:N301のみ)

SD、AT、ODMMと鍵共用可能

カラーバリエーション

シルバー

シルバー色

  • お客様のパソコンおよびスマートフォン等のディスプレイ仕様により、現物と見え方が大きく異なる場合がございますのでご了承ください。
続きを見る
仕様・詳細

材質

外枠、内枠、スライドアングル/アルミ押出形材 A6063S-T5 アルマイト処理(特注色にも対応可能)

型番・寸法・価格

  □900
1枚扉
1200×1200
2枚扉
1200×1500
3枚扉
  標準タイプ HHDX-909【48,000円】 ×
鍵付タイプ HHDX-K909【52,000円】
寸法 規格寸法 909×909 1200×1200 1200×1500
天井仕上開口寸法 外枠:目地タイプ 909×909
外枠:額縁タイプ 932×932
天井下地開口寸法 932×932
内枠仕上材寸法 内枠:目地タイプ 897×897 1188×590.5:2枚 1188×491.5:2枚
1188×491:落としふた用
内枠:額縁タイプ 890×890 1181×583.5:2枚 1181×484.5:2枚
1181×484:落としふた用
内枠下地材寸法 890×890 1181×583.5:2枚 1181×484.5:2枚
1181×484:落としふた用
  • 【】内は1台あたりの価格(税抜)を表示しています。また施工費は営業担当者までお問合せください。
  • 価格は2022年10月現在のものです。仕様・価格等は予告なく変更することがありますので予めご了承ください。
  • 本製品は特注サイズ対応品のため、上記数値は参考となります。
  • 三枚扉は安全上、鍵付のみとなります。
続きを見る
オプション

内枠落下防止ワイヤー

ワイヤーを内枠と天井下地材または外枠に掛けることで、内枠の落下を防止します。スプリングフックを、内枠にある(回転軸側の)長穴に取付けてご使用ください。

  • グレモン錠部分への固定はしないでください。
  • □300・□450・□600、またその組み合わせサイズ(450×600等)は、アイナット(オプション)を使用することで取り付け可能です。
  • □900および特注サイズはスライドチャンネルに穴開けすることで取り付け可能です。
内枠落下防止ワイヤー

角スタッド工法用「Zねじ」

角スタッド工法は、一般的な建築用鋼製天井下地と異なり角スタッドを用いた施工方法です。
「Zねじ」とは、天井点検口と角スタッドを締結するための、ナカ工業オリジナルのねじです。角スタッド工法の組み合わせによっては対応できないものもあります。

  • 外枠が目地タイプの場合は対応不可
Zねじ

特注色にも対応可能です(鍵プレートも塗装可、ただしシリンダー部は除く)

※鍵付仕様のホワイト色において、鍵プレートもホワイト色にしたい場合はオプションとなります。

続きを見る
導入・設置

取付金具

DX専用チャンネルキャッチ

取り付けにはDX専用のチャンネルキャッチを使用します。

チャンネルキャッチ
