ハイハッチGS|天井点検口

【外枠:額縁/内枠:細額縁】

すっきりとしたデザインが特長です。300×300、450×450、300×600、600×600をラインナップ。

設置場所

主な特長

  • 外枠:額縁、内枠:細額縁で施工性とデザイン性を両立

  • 後付施工可能

  • 木枠取付可能

  • 規格サイズ内での特殊サイズにも対応可能(異形サイズ対応)

  • (社)公共建築協会評価品

ラインナップ

サイズ

  • 300×300(mm)

  • 300×600(mm)

  • 450×450(mm)

  • 600×600(mm)

開閉部

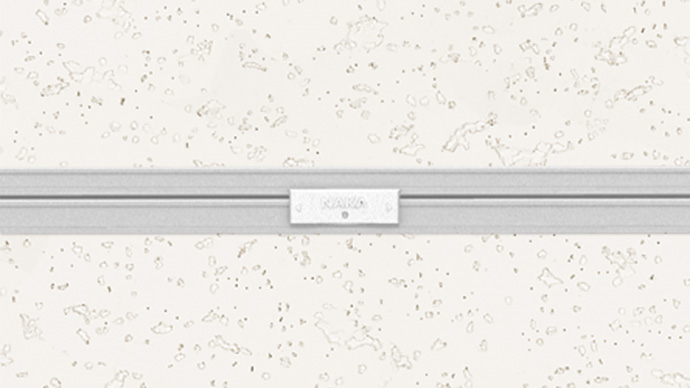

係止スライド

標準(係止スライド)仕様

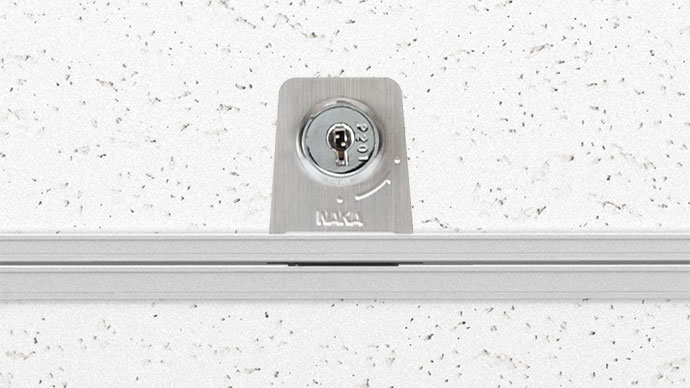

鍵付

鍵付き仕様(鍵:P201のみ)

MMⅡf、MMHⅡ、GMⅡ、SEⅡ、NKT、NTと鍵共用可能

カラーバリエーション

シルバー

シルバー色

ホワイト

ホワイト色(電着塗装)

  • お客様のパソコンおよびスマートフォン等のディスプレイ仕様により、現物と見え方が大きく異なる場合がございますのでご了承ください。
続きを見る
仕様・詳細

材質

外枠、内枠/アルミ押出形材 A6063S-T5 アルマイト処理(特注色にも対応可能)

型番・寸法・価格

  □300 300×600 □450 □600
型番 標準タイプ シルバー HHGS-303
【9,400円】
HHGS-3060★
【10,700円】
HHGS-454
【10,500円】
HHGS-606
【12,500円】
ホワイト HHGS-303W
【11,200円】
HHGS-3060W★
【12,600円】
HHGS-454W
【12,500円】
HHGS-606W
【15,100円】
鍵付タイプ シルバー HHGS-K303
【13,700円】
HHGS-K3060★
【15,100円】
HHGS-K454
【15,000円】
HHGS-K606
【16,800円】
ホワイト HHGS-K303W★
【16,100円】
HHGS-K3060W★
【17,400円】
HHGS-K454W★
【17,300円】
HHGS-K606W★
【20,000円】
寸法 規格寸法 303×303 303×606 454×454 606×606
外枠外寸法 309×309 309×612 460×460 612×612
天井開口寸法 304×304 304×607 455×455 607×607
内枠仕上材寸法 280×280 280×583 431×431 583×583
内枠下地材寸法 280×280 280×583 431×431 583×583
  • ★は受注生産品です。納期を営業担当へご確認ください。
  • 鍵付仕様ホワイトの化粧プレート・シリンダー部はホワイト色にはなりません。
  • 【】内は1台あたりの価格(税抜)を表示しています。施工費は営業担当者までお問合せください。
  • 価格は2024年10月現在のものです。仕様・価格等は予告なく変更することがありますので予めご了承ください。
続きを見る
オプション

吊り金具延長金具

天井材が一般的な在来工法の天井厚みよりも厚い場合におすすめです。(耐火や遮音を目的とした石膏ボードt21mm×3枚貼りの場合等)

天井材の最大寸法

吊り金具のみ 延長金具 使用時
75mm 94mm
  • チャンネル、野縁(Mバー)を含む寸法です。
吊り金具延長金具

チャンネルキャッチ



吊チャンネルキャッチ

チャンネルキャッチ延長金具

天井材が一般的な在来工法の天井厚みよりも厚い場合におすすめです。(耐火や遮音を目的とした石膏ボードt21mm×3枚貼りの場合等)後付け施工時でも点検口に取り付けてから開口部へ挿入できます。
本部品をチャンネルキャッチに取り付けることで30mm延長できます。

  • 内ふたの仕上材の対応厚みは製品により異なりますのでご注意ください。

天井材の最大寸法

チャンネルキャッチのみ 延長金具 使用時
64mm 94mm
  • チャンネル、野縁(Mバー)を含む寸法です。
チャンネルキャッチ延長金具

内枠落下防止ワイヤー

ワイヤーを内枠と天井下地材に掛けることで、内枠の落下を防止します。スプリングフックを、内枠にある(回転軸側の)長穴に取付けてご使用ください。

内枠落下防止ワイヤー

角スタッド工法用「Zねじ」

角スタッド工法は、一般的な建築用鋼製天井下地と異なり角スタッドを用いた施工方法です。
「Zねじ」とは、天井点検口と角スタッドを締結するための、ナカ工業オリジナルのねじです。角スタッド工法の組み合わせによっては対応できないものもあります。

Zねじ

規格サイズ内での特殊サイズにも対応可能(異形サイズ対応)

特注色にも対応可能です(鍵プレートも塗装可、ただしシリンダー部は除く)

※鍵付仕様のホワイト色において、鍵プレートもホワイト色にしたい場合はオプションとなります。

続きを見る
導入・設置

取付金具

吊り金具

取り付けには吊り金具を使用します。

  • 適応寸法:最大74.6mm

  • 天井材厚み:最大54.4mm

    チャンネル1.2mm、野縁(Mバー)19mmの場合

  • 上記の寸法を超える場合は、吊り金具延長金具(オプション)をご使用ください。
吊り金具
