ハイハッチOD|天井点検口

【外枠:目地または額縁/内枠:目地または額縁】

特注サイズに対応。大きいサイズの天井点検口も製作します。最大サイズは1200×1500。

設置場所

主な特長

  • 特注サイズ対応

  • 外枠・内枠ともに目地または額縁を選択可能

  • 最小サイズは300×300(mm)

  • 最大サイズは1200×1500(mm)

ラインナップ

サイズ

  • 一枚扉

    最大寸法:909×909(mm)、500×1200(mm)

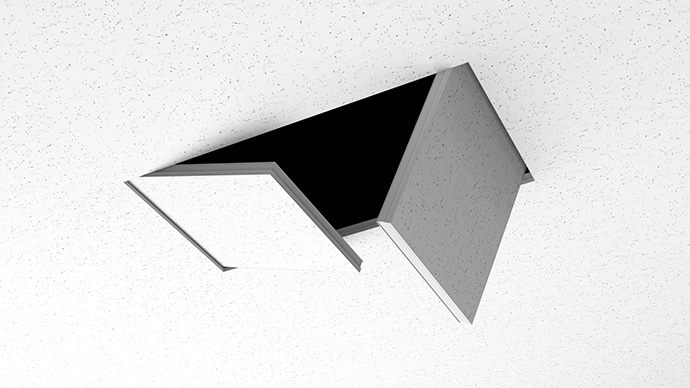

  • 二枚扉

    最大寸法:900×1500(mm)、1200×1200(mm)

  • 三枚扉

    最大寸法:1200×1500(mm)

    ※三枚扉は安全上、鍵付のみとなります。

特注サイズ

開閉部

ODMM:目地タイプ

標準仕様

標準仕様

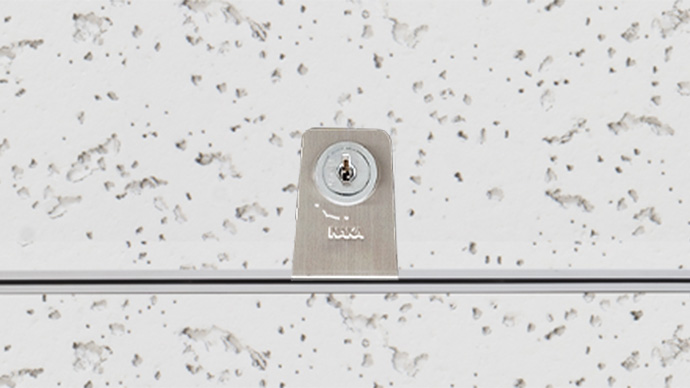

鍵付仕様

鍵付仕様(鍵:N301のみ)

SD、ATと鍵共用可能

ODGM:額・目地タイプ(2024年11月より追加)

標準仕様

標準仕様

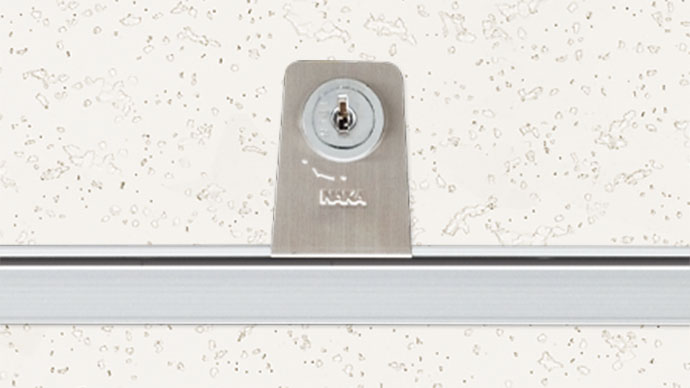

鍵付仕様

鍵付仕様(鍵:N301のみ)

SD、ATと鍵共用可能

ODGG:額タイプ(2024年11月より追加)

標準仕様

標準仕様

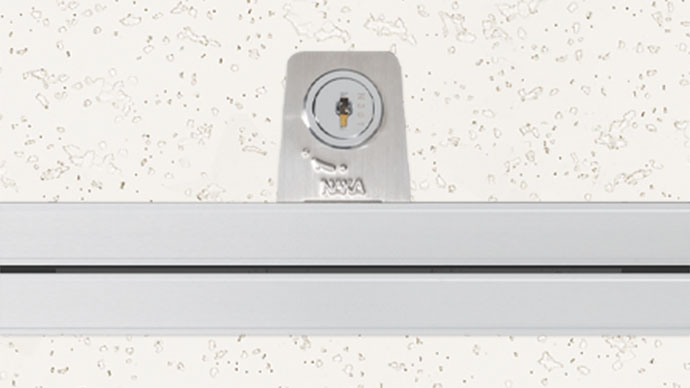

鍵付仕様

鍵付仕様(鍵:N301のみ)

SD、ATと鍵共用可能

ODMG:目地・額タイプ(2024年11月より追加)

標準仕様

標準仕様

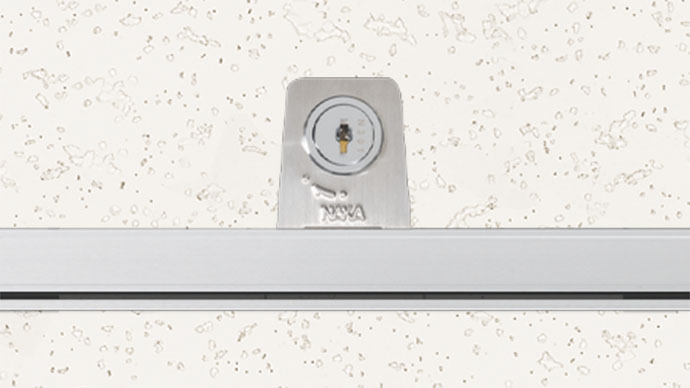

鍵付仕様

鍵付仕様(鍵:N301のみ)

SD、ATと鍵共用可能

カラーバリエーション

シルバー

シルバー色

  • お客様のパソコンおよびスマートフォン等のディスプレイ仕様により、現物と見え方が大きく異なる場合がございますのでご了承ください。
続きを見る
仕様・詳細

材質

外枠、内枠/アルミ押出形材 A6063S-T5 アルマイト処理

寸法

  909×909
1枚扉
1200×1200
2枚扉
1200×1500
3枚扉
対応可否 標準タイプ ×
鍵付タイプ
寸法 規格寸法 909×909 1200×1200 1200×1500
天井開口寸法 909×909 1200×1200 1200×1500
内枠天井仕上材寸法 ODMM/ODGM 894×894 1185×588.5:2枚 1185×490:2枚
1185×489:落としふた用
ODGG/ODMG 875×875 1166×570:2枚 1166×471:3枚
内枠天井下地材寸法 ODMM/ODGM 860×860 1151×554.5:2枚 1151×456:2枚
1151×455:落としふた用
ODGG/ODMG 873×873 1164×568:2枚 1164×469:3枚
  • 本製品は特注サイズ対応品のため、上記数値は参考となります。
  • 三枚扉は安全上、鍵付のみとなります。
続きを見る
オプション

チャンネルキャッチ延長金具

天井材が一般的な在来工法の天井厚みよりも厚い場合におすすめです。(耐火や遮音を目的とした石膏ボードt21mm×3枚貼りの場合等)後付け施工時でも点検口に取り付けてから開口部へ挿入できます。
本部品をチャンネルキャッチに取り付けることで30mm延長できます。

  • 内ふたの仕上材の対応厚みは製品により異なりますのでご注意ください。

天井材の最大寸法

チャンネルキャッチのみ 延長金具 使用時
64mm 94mm
  • チャンネル、野縁(Mバー)を含む寸法です。
チャンネルキャッチ延長金具

内枠落下防止ワイヤー

ワイヤーを内枠と天井下地材または外枠に掛けることで、内枠の落下を防止します。スプリングフックを、内枠にある(回転軸側の)長穴に取付けてご使用ください。

  • L=175を使用する場合はアイナット(付属品)を外枠に取り付け、スライドチャンネルに穴開けすることで取り付け可能です。
  • L=600を使用する場合は、スライドチャンネルに穴開けすることで取り付け可能です。
内枠落下防止ワイヤー

特注色にも対応可能です(鍵プレートも塗装可、ただしシリンダー部は除く)

※ホワイト色も特注色となります。

続きを見る
導入・設置

取付金具

チャンネルキャッチ

取り付けにはチャンネルキャッチを使用します。

チャンネルキャッチ
