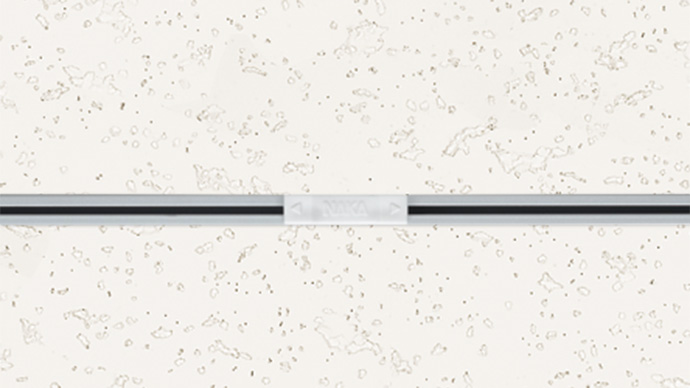

すっきりスリムな目地タイプ
後付施工可能
木枠取付可能
4方向開閉切替可能(300×300、450×450、600×600のみ)
規格サイズ内での特殊サイズも製作できます(異形サイズ対応)
(社)公共建築協会評価品
300×300(mm)
300×600(mm)
450×450(mm)
600×600(mm)
標準(係止スライド)仕様
鍵付き仕様(鍵:P201のみ)
MMHⅡ、GMⅡ、SEⅡ、NKT、NT、GSと鍵共用可能
シルバー色
ホワイト色(焼付塗装)
外枠、内枠、スライドアングル/アルミ押出形材 A6063S-T5 アルマイト処理(特注色にも対応可能)
□300 | 300×600 | □450 | □600 | |||
---|---|---|---|---|---|---|
型番 | 標準タイプ | シルバー | HHMMⅡf-303 【14,000円】 |
HHMMⅡf-3060★ 【16,500円】 |
HHMMⅡf-454 【15,600円】 |
HHMMⅡf-606 【18,600円】 |
ホワイト | HHMMⅡf-303W 【17,900円】 |
HHMMⅡf-3060W★ 【20,600円】 |
HHMMⅡf-454W 【20,300円】 |
HHMMⅡf-606W 【24,900円】 |
||
鍵付タイプ | シルバー | HHMMⅡf-K303 【17,200円】 |
HHMMⅡf-K3060★ 【19,800円】 |
HHMMⅡf-K454 【18,600円】 |
HHMMⅡf-K606 【21,800円】 |
|
ホワイト | HHMMⅡf-K303W 【24,200円】 |
HHMMⅡf-K3060W★ 【26,400円】 |
HHMMⅡf-K454W 【26,200円】 |
HHMMⅡf-K606W 【31,000円】 |
||
寸法 | 規格寸法 | 303×303 | 303×606 | 454×454 | 606×606 | |
外枠外寸法 | 303×303 | 303×606 | 454×454 | 606×606 | ||
天井開口寸法 | 303×303 | 303×606 | 454×454 | 606×606 | ||
内枠仕上材寸法 | 288×288 | 288×591 | 439×439 | 591×591 | ||
内枠下地材寸法 | 262×262 | 262×565 | 413×413 | 606×606 |
天井材が一般的な在来工法の天井厚みよりも厚い場合におすすめです。(耐火や遮音を目的とした石膏ボードt21mm×3枚貼りの場合等)後付け施工時でも点検口に取り付けてから開口部へ挿入できます。
本部品をチャンネルキャッチに取り付けることで30mm延長できます。
天井材の最大寸法
チャンネルキャッチのみ | 延長金具 使用時 |
---|---|
64mm | 94mm |
ワイヤーを内枠と天井下地材に掛けることで、内枠の落下を防止します。スプリングフックを、内枠にある(回転軸側の)長穴に取付けてご使用ください。
角スタッド工法は、一般的な建築用鋼製天井下地と異なり角スタッドを用いた施工方法です。
「Zねじ」とは、天井点検口と角スタッドを締結するための、ナカ工業オリジナルのねじです。角スタッド工法の組み合わせによっては対応できないものもあります。
※鍵付仕様のホワイト色において、鍵プレートもホワイト色にしたい場合はオプションとなります。
取り付けにはチャンネルキャッチを使用します。
