PRODUCT
製品情報
主な特長
-
内枠・外枠とも額縁のスタンダードモデル
-
後付施工可能
-
木枠取付可能
-
規格サイズ内での特殊サイズも製作できます（異形サイズ対応）
-
（社）公共建築協会評価品（チャンネルキャッチ使用時のみ）
待望のブラック色が登場！
今まで特注色で対応していたブラック色ですが、2022年10月より標準仕様の450タイプをラインナップに追加しました。係止スライドも黒色で統一。黒い天井におすすめです。
ラインナップ
サイズ
-
300×300（mm）
-
300×600（mm）
-
450×450（mm）
-
600×600（mm）
開閉部

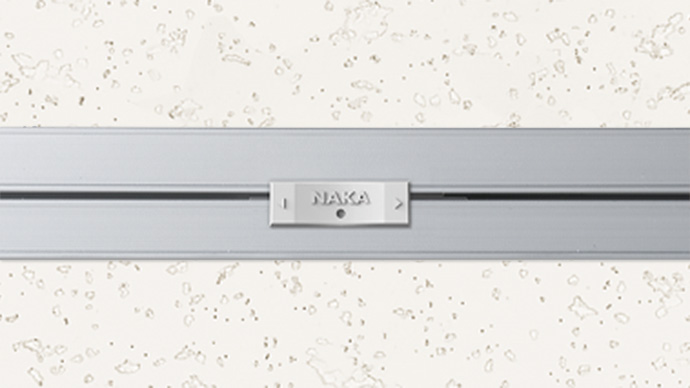

標準（係止スライド）仕様
鍵付き仕様（鍵：P201のみ）
MMⅡf、MMHⅡ、GMⅡ、NKT、NT、GSと鍵共用可能
カラーバリエーション
シルバー色
ホワイト色（電着塗装）
ブラック色（焼付塗装）
- お客様のパソコンおよびスマートフォン等のディスプレイ仕様により、現物と見え方が大きく異なる場合がございますのでご了承ください。
続きを見る
仕様・詳細
材質
外枠、内枠／アルミ押出形材 A6063S-T5 アルマイト処理（特注色にも対応可能）
型番・寸法・価格
| □300 | 300×600 | □450 | □600 | |||
|---|---|---|---|---|---|---|
| 型番 | 標準タイプ | シルバー | HHSEⅡ-303 【8,400円】 |
HHSEⅡ-3060 【9,500円】 |
HHSEⅡ-454 【8,700円】 |
HHSEⅡ-606 【11,300円】 |
| ホワイト | HHSEⅡ-303W 【9,900円】 |
HHSEⅡ-3060W★ 【11,800円】 |
HHSEⅡ-454W 【10,100円】 |
HHSEⅡ-606W 【13,900円】 |
||
| ブラック | － | － | HHSEⅡ-454N-10 【19,600円】 |
－ | ||
| 鍵付タイプ | シルバー | HHSEⅡ-K303 【11,800円】 |
HHSEⅡ-K3060 【13,100円】 |
HHSEⅡ-K454 【11,900円】 |
HHSEⅡ-K606 【14,500円】 |
|
| ホワイト | HHSEⅡ-K303W 【17,600円】 |
HHSEⅡ-K3060W★ 【19,700円】 |
HHSEⅡ-K454W 【19,100円】 |
HHSEⅡ-K606W 【21,400円】 |
||
| 寸法 | 規格寸法 | 303×303 | 303×606 | 454×454 | 606×606 | |
| 外枠外寸法 | 316.6×316.6 | 316.6×619.6 | 467.6×467.6 | 619.6×619.6 | ||
| 天井開口寸法 | 305×305 | 305×608 | 456×456 | 608×608 | ||
| 内枠仕上材寸法 | 264×264 | 264×567 | 415×415 | 567×567 | ||
| 内枠下地材寸法 | 264×264 | 264×567 | 415×415 | 567×567 | ||
- ★は受注生産品です。納期を営業担当者へご確認ください。
- ブラック色の場合、係止スライドも黒色となります。
- 鍵付仕様ホワイトの化粧プレート・シリンダー部はホワイト色にはなりません。
- 【】内は1台あたりの価格（税抜）を表示しています。施工費は営業担当者までお問合せください。
- 価格は2025年4月現在のものです。仕様・価格等は予告なく変更することがありますので予めご了承ください。
続きを見る
オプション
吊り金具延長金具
天井材が一般的な在来工法の天井厚みよりも厚い場合におすすめです。（耐火や遮音を目的とした石膏ボードt21mm×3枚貼りの場合等）
天井材の最大寸法
| 吊り金具のみ | 延長金具 使用時 |
|---|---|
| 71mm | 91mm |
- チャンネル、野縁（Mバー）を含む寸法です。
チャンネルキャッチ
（社）公共建築協会評価品とする場合は、チャンネルキャッチ仕様を選択してください。
チャンネルキャッチ延長金具
天井材が一般的な在来工法の天井厚みよりも厚い場合におすすめです。（耐火や遮音を目的とした石膏ボードt21mm×3枚貼りの場合等）後付け施工時でも点検口に取り付けてから開口部へ挿入できます。
本部品をチャンネルキャッチに取り付けることで30mm延長できます。
- 内ふたの仕上材の対応厚みは製品により異なりますのでご注意ください。
天井材の最大寸法
| チャンネルキャッチのみ | 延長金具 使用時 |
|---|---|
| 64mm | 94mm |
- チャンネル、野縁（Mバー）を含む寸法です。
内枠落下防止ワイヤー
ワイヤーを内枠と天井下地材に掛けることで、内枠の落下を防止します。スプリングフックを、内枠にある（回転軸側の）長穴に取付けてご使用ください。
角スタッド工法用「Zねじ」
角スタッド工法は、一般的な建築用鋼製天井下地と異なり角スタッドを用いた施工方法です。
「Zねじ」とは、天井点検口と角スタッドを締結するための、ナカ工業オリジナルのねじです。角スタッド工法の組み合わせによっては対応できないものもあります。
規格サイズ内での特殊サイズも製作できます（異形サイズ対応）
特注色にも対応可能です（鍵プレートも塗装可、ただしシリンダー部は除く）
※鍵付仕様のホワイト色において、鍵プレートもホワイト色にしたい場合はオプションとなります。
係止スライドシール
係止スライド部に貼り付けることで、開閉方向がより分かりやすくなります。透明シールに黒文字入り。1シート20枚入り。
【サイズ：27×6.5mm】
続きを見る
導入・設置
取付金具
吊り金具
取り付けには吊り金具を使用します。
-
適応寸法：最大70.7mm
-
天井材厚み：最大50.5mm
チャンネル1.2mm、野縁（Mバー）19mmの場合
- 上記の寸法を超える場合は、吊り金具延長金具（オプション）をご使用ください。
- （社）公共建築協会評価品とする場合は、オプションのチャンネルキャッチ仕様を選択してください。
