ハイステップ スリムCK|ノンスリップ

蓄光ライン入りノンスリップ。災害時など暗闇でも安全かつスムーズに避難できるよう生み出された、蓄光ラインの入った階段すべり止めです。

設置場所

主な特長

  • 蓄光ライン入りノンスリップ(室内用)

  • 伸縮防止材入り

  • R加工可能(ステンレス金台のみ)

  • 受注生産品

ラインナップ

Pタイル用

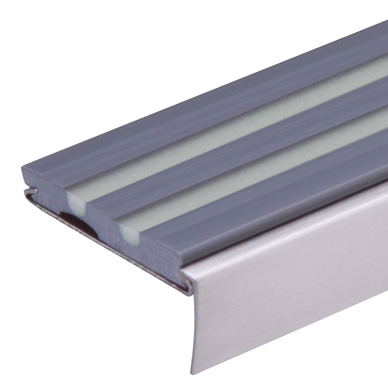

ハイステップスリムCK

NSP-35CK/NSP-40CK/NAP-40CK/NBP-40CK

タイルカーペット用

ハイステップスリムCK

NSC-40CK/NAC-40CK/NBC-40CK

フラットエンド

両端部にフラットエンドを使用するとデザイン性がアップし、さらに清掃もしやすくなります。

フラットエンド

カラーバリエーション

グレー

No.02 グレー

ダークグレー

No.03 ダークグレー

ソフトブラック

No.04 ソフトブラック

ライトベージュ

No.12 ライトベージュ

ベージュ

No.13 ベージュ

ダークベージュ

No.14 ダークベージュ

ライトブラウン

No.22 ライトブラウン

チョコレート

No.23 チョコレート

チーズイエロー

No.34 チーズイエロー

ワインレッド

No.45 ワインレッド

オリーブグリーン

No.51 オリーブグリーン

ダークブルー

No.62 ダークブルー

  • 蓄光帯の色についてはビニルタイヤの色によらず一色(淡い緑色)となります。
  • お客様のパソコンおよびスマートフォン等のディスプレイ仕様により、現物と見え方が大きく異なる場合がございます。色の最終判断は、カラーサンプル帳または現物サンプルでご確認いただきますようお願いいたします。
続きを見る
機能・性能

蓄光性能

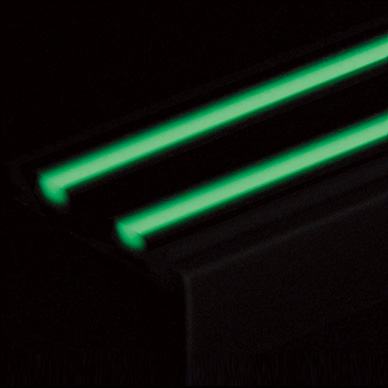

ハイステップ・スリムCKはタイヤの溝に埋め込まれた蓄光帯に光をためることで発光します。室内光であれば、蛍光灯(200lx)を20分照射することで必要なエネルギーを得ることができます。階段室など30lx程度の薄暗い場所でも20分以上の照射時間でJIS規格をクリアすることが可能です。

ハイステップスリムCK
暗闇時

視認性能

  残光輝度 ※1 残光輝度 ※2
経過時間 60分後 5時間以上
輝度 17~21mcd/m² 3mcd/m²
  • 24時間光を遮断して、200lxの光を20分間照射した後、60分経過した時点での蓄光帯の輝度
  • 上記の条件で光を照射して、輝度が3mcd/m²になるのに要する時間

蓄光安全標識板のJIS規格について

JIS規格(JIS9107蓄光安全標識板の残光輝度)では、60分後の残高輝度は7mcd/m²以上と定められています。ハイステップ・スリムCKはこの規格の2倍以上の性能といえます。

輝度と明るさの程度

当社では安全な避難誘導に必要な最低輝度を3mcd/m²と考えます。

輝度mcd/m² 暗闇にある程度順応した状態での明るさの感覚
5以上 非常に明るく、はっきりと確認できる
3 物の輪郭まで確認できる
2 薄くぼやけて、なんとか確認できる
1以下 ほとんど確認できない

繰返疲労性能

200万回の疲労試験も異常なし

方法/社内規格・繰返疲労性能試験による
装置/疲労試験機
内容/200万回「980N、40回/分」試験後の異常の有無
結果/異常なし

繰返疲労性能

寸法安定性能

のび・ちぢみを解消

方法/寸法安定性試験機による
装置/加熱試験機
内容/6時間加熱「80℃±1℃」後の収縮率の測定「0.05mm単位」
結果/0〜0.6%

寸法安定性能

耐候性能

促進暴露300時間に異常なし

方法/JIS-A-1415「プラスチック建材材料の促進暴露試験方法」
装置/サンシャインウェザーメーター
内容/300時間照射後の異常の有無
結果/異常なし

耐候性能
続きを見る
仕様・価格

材質

金台/ステンレス:SUS304 ヘアーライン仕上
   アルミニウム:アルミ押出形材 A-6063S-T5 アルマイト処理
   真ちゅう:真ちゅう押出形材 C3604BE バフ研磨仕上
ビニルタイヤ/伸縮防止材一体樹脂押出成形
       蓄光帯:蓄光顔料入り軟質樹脂

型番

タイヤ模様 Pタイル用 タイルカーペット用
金台材質 金台材質
ステンレス アルミ二ウム 真ちゅう ステンレス アルミ二ウム 真ちゅう
蓄光ライン NSP-35CK
NSP-40CK
NAP-40CK NBP-40CK NSC-40CK NAC-40CK NBC-40CK
  • 35は幅35mm、40は幅40mmを表します。
  • Pタイル用のステンレス金台のみ、幅35mmと幅40mmの2タイプあります。
続きを見る
導入・設置

下地別部材表

踏面下地材質 固定ビス 施工場所 接着剤
コンクリート/モルタル仕上げ Pレスアンカー(スチール)
特皿-4mm
室内 変性シリコーン樹脂系接着剤
Pレスアンカー(SUS)
特皿-4mm
屋外 変性シリコーン樹脂系接着剤
(またはウレタン樹脂系接着剤)
鉄骨下地(鋼製階段) タッピンねじ(SUS)
特皿-4mm
室内・屋外 変性シリコーン樹脂系接着剤
  • 必ずビスと接着剤は併用してください。ビスのみでは、使用中に外れることがあります。
  • 雨風があたる場所は、屋根があっても屋外扱いとしてください。
  • 踏面下地材質は代表例です。これ以外の場合は、営業担当へご相談ください。
続きを見る
