ハイステップ・ルナ|ステップライト

映画館や商業施設、プラネタリウムなどでお使いいただけるノンスリップ付きLED照明です。光による演出と歩行の安全性を確保することができます。

設置場所

主な特長

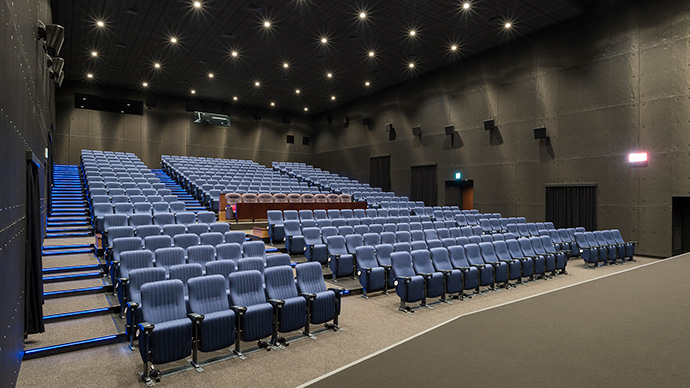

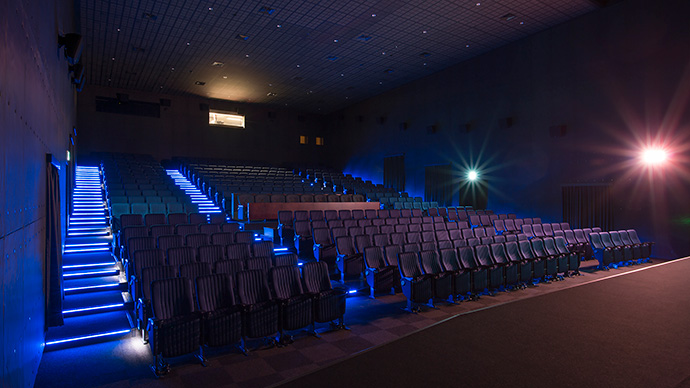

劇場や映画館、店舗などで活躍するLEDステップライト

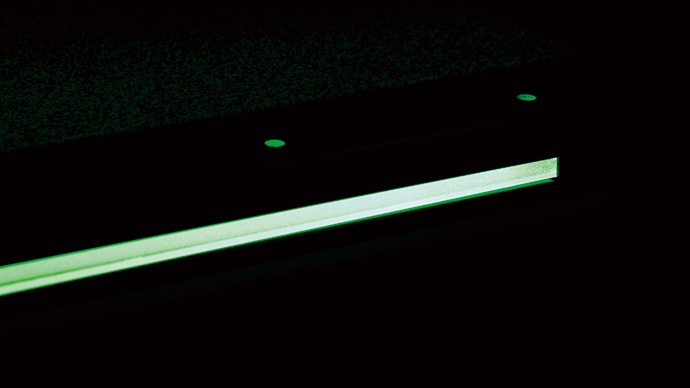

ハイステップ・ルナは、LED内蔵のステップライトです。暗闇で階段の段差をさりげなく浮かび上がらせ安全な昇降、歩行を補助します。
LED照明なので省電力であることに加え、長寿命のメンテナンスフリー製品です。
シネマコンプレックス、劇場、商業店舗などあらゆるシーンで、光の演出によるワンランクアップのインテリア性と安全性を確保します。(室内専用)

ハイステップ・ルナ
ラインナップ

フロストタイプ

ライトファイバー全体がぼんやり光るステップライトです。

  • NLC-42FT

    タイルカーペット用

  • NLJ-42FT

    じゅうたん用

フロストタイプ

ドットタイプ

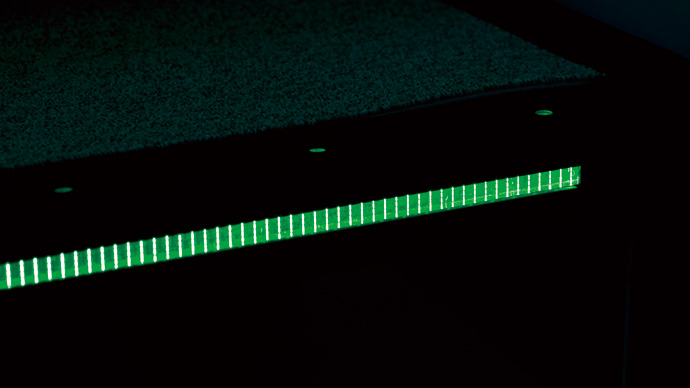

ライトファイバーに刻まれたドットラインが線状に光ります。

  • NLC-42DT

    タイルカーペット用

  • NLJ-42DT

    じゅうたん用

ドットタイプ

LEDカラーバリエーション

ホワイト

LP-01 ホワイト

オレンジ

LP-02 オレンジ

グリーン

LP-04 グリーン

ブルー

LP-05 ブルー

続きを見る
機能・性能

LED照射方式

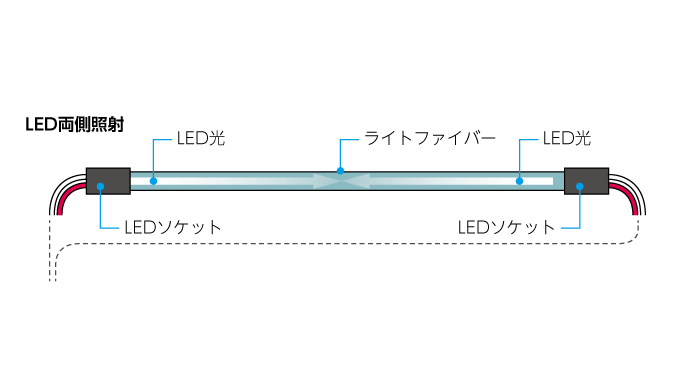

LED両側照射

一般的に使用する照射方式でステップの両側からLED光を照射します。比較的均一な発光状態が得られます。原則として、階段幅700mmを超える場合にはこちらの方式をおすすめします。(ノンスリップの長さによっては、中心付近に照度差が若干出る場合があります)

  • LEDソケット:砲弾型LEDΦ5×2個(両側)

  • 消費電力(1段あたり):0.02A×12V×2(両側)=0.48W

LED両側照射

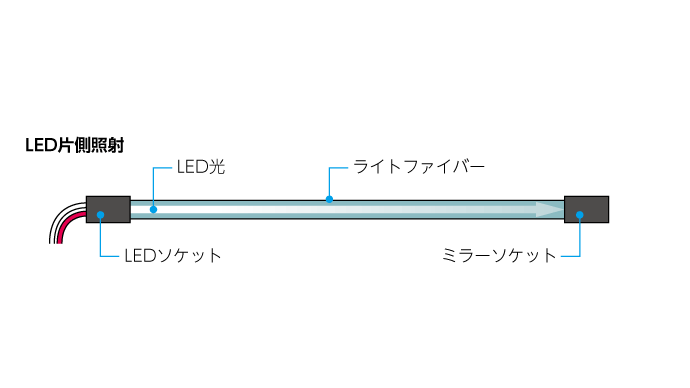

LED片側照射

ステップの片側にLED、反対側はミラー(鏡)でLED光を反射させる方式です。LED側とミラー側に若干の照度差が出る反面、LEDソケットの数量を抑えることができ、消費電力も抑えられるため、コストパフォーマンスに優れています。調光をかけるなど100%の光量を必要としない、シアター、プラネタリウム、劇場、幅の狭い階段などに適しています。

  • LEDソケット:砲弾型LEDΦ5×1個

  • 消費電力(1段あたり):0.02A×12V×1(片側)=0.24W

LED片側照射
  • 照度差は、使用する場所の明るさと、ノンスリップの長さにより見え方が異なります。必ず事前に弊社窓口へご相談ください。
続きを見る
仕様・価格

材質

金台/アルミ押出形材 つや消し黒電着塗装

ビニルタイヤ/アルミ板一体樹脂押出成形

その他パーツ/樹脂、アルミニウム

続きを見る
オプション

列表示板

ロゴマークやロゴタイプなどオリジナルの文字にも対応できます。(オリジナル文字にする場合は、ご注文の際に文字データが必要になります。)

列表示板
続きを見る
導入・設置

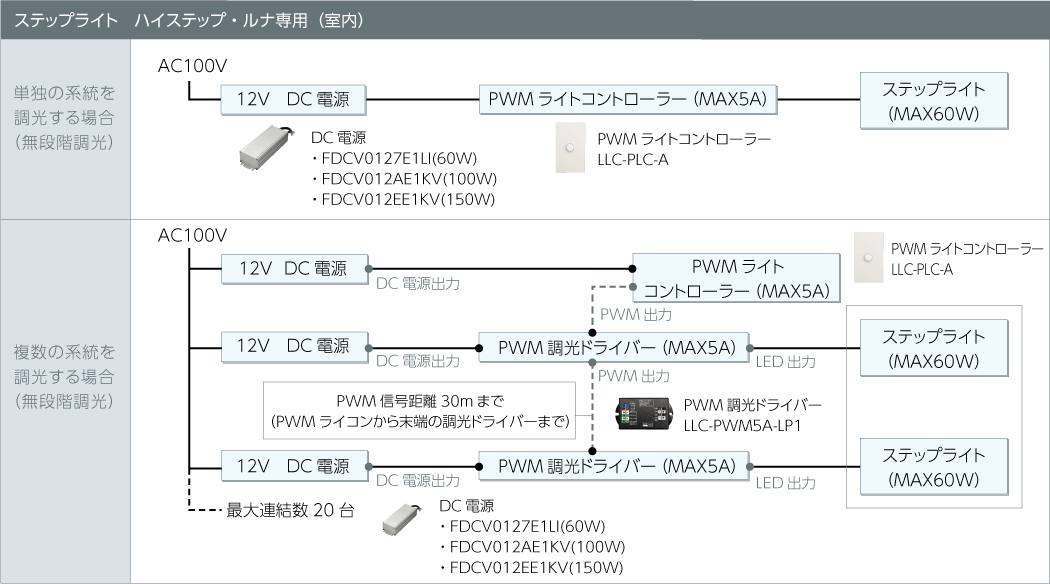

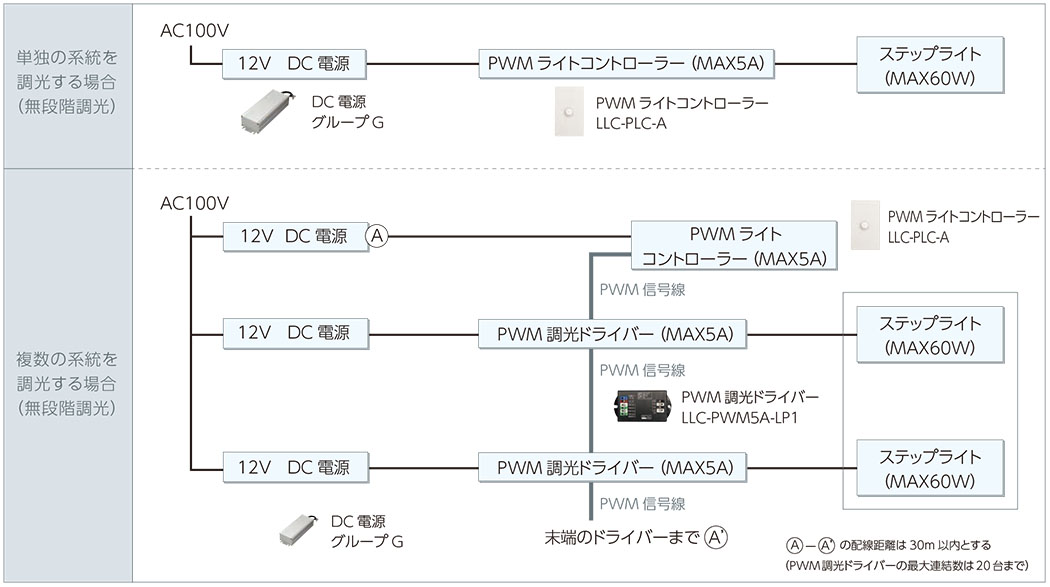

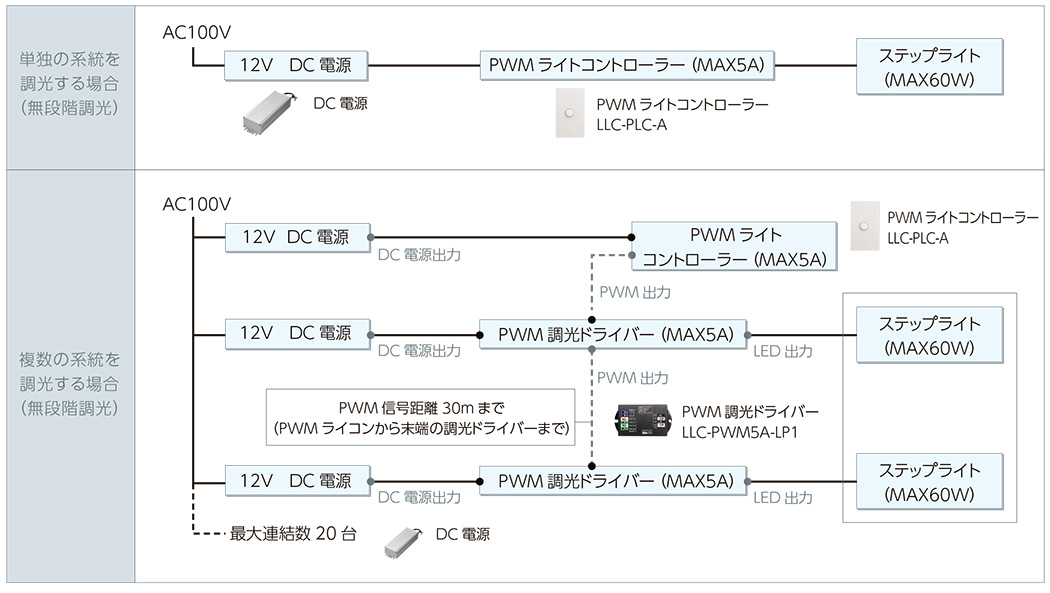

調光システム概要

12V単独
12V複数

DC電源

容量 30W 50W 75W 100W 150W
室内用
DC12V
  DC電源 DC電源 DC電源 DC電源 DC電源
サイズ W61×H36×D150 W61×H36×D174 W61×H42×D192 W73×H42×D197 W86×H47×D202
型番 SPLFA30F-12 SPLFA50F-12 SPLFA75F-12 SPLFA100F-12 SPLFA150F-12
仕様書 仕様書  仕様書  仕様書  仕様書  仕様書
備考 DC12V 2.5A DC12V 4.3A DC12V 6.3A DC12V 8.5A DC12V 12.5A
定格 AC85V~AC264V、入出力端子台、電気用品安全法(PSE)適合
電源に接続する負荷(消費電力)は呼称W数の70%以下としてください。

調光器

名称 PWMライトコントローラー
PWMライトコントローラー
PWM調光ドライバー
PWM調光ドライバー
型番 LLC-PLC-A LLC-PWM5A-LP1
サイズ W70×H120×D39.3 W103.9×H55.6×D24
取扱説明書 取扱説明書  取扱説明書
仕様書 仕様書  仕様書
容量 MAX 5A
続きを見る
