PRODUCT

ハイステップ UD|ノンスリップ

金台部分を樹脂で覆うことにより、金属部の露出をなくしたノンスリップ。先端の大きな丸みが特徴です。【受注生産品】

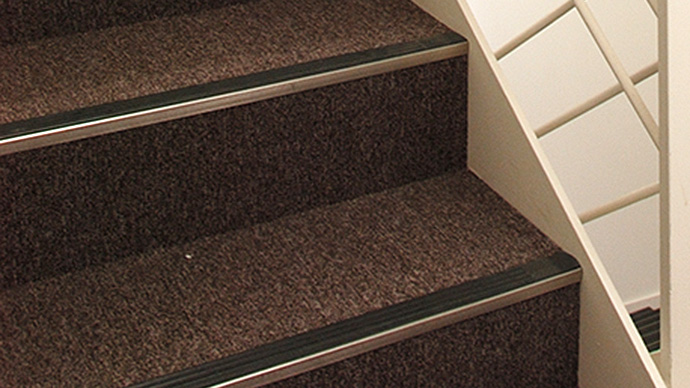

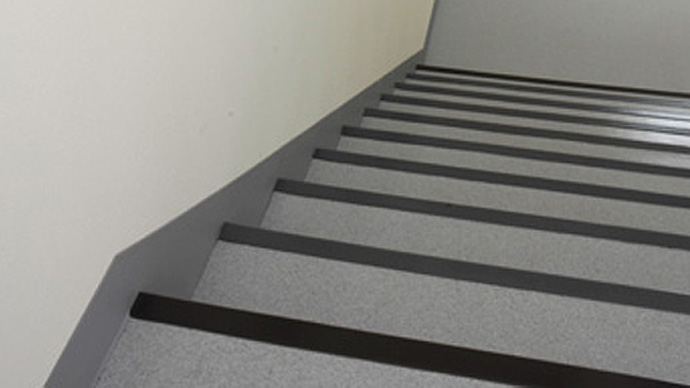

設置場所

主な特長

  • 金台の見えないノンスリップ

    金属部の露出をなくし、安全性に優れています

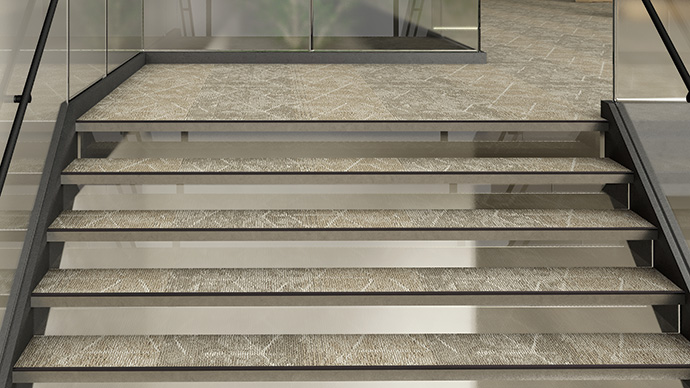

NEW!極細15mmタイプ

2024年1月より、見付幅15mmとスリムで意匠性の高いタイプが加わりました。ビニルタイヤと金台の一体成形品です。

  • 室内タイルカーペット専用品
  • カーペット厚6~7mm推奨

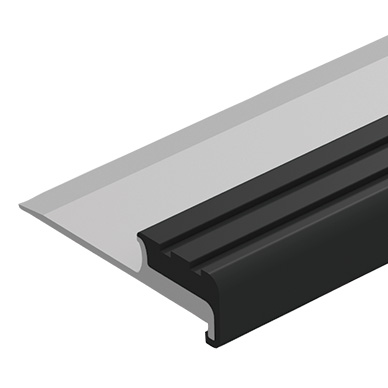

UDC-15S
ラインナップ

タイヤ幅15mm

ハイステップUD

室内タイルカーペット用

UDC-15S

※カーペット厚6~7mm推奨

カラーバリエーション

グレー

No.02 グレー

ダークグレー

No.03 ダークグレー

ソフトブラック

No.04 ソフトブラック

ブラック

No.05 ブラック

チョコレート

No.23 チョコレート

タイヤ幅50mm

ハイステップUD

室内Pタイル用

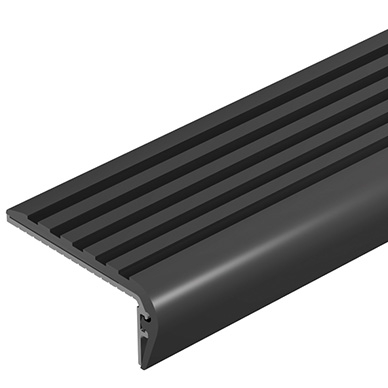

UDP-50S

ハイステップUD

室内タイルカーペット用

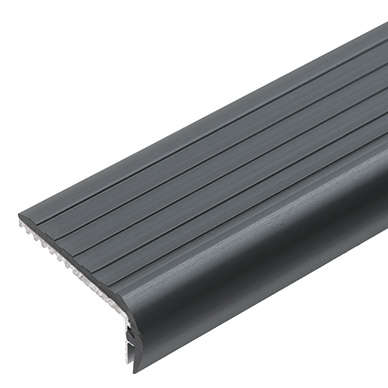

UDC-50S

カラーバリエーション

グレー

No.02 グレー

ダークグレー

No.03 ダークグレー

ソフトブラック

No.04 ソフトブラック

ライトベージュ

No.12 ライトベージュ

ベージュ

No.13 ベージュ

ダークベージュ

No.14 ダークベージュ

ライトブラウン

No.22 ライトブラウン

チョコレート

No.23 チョコレート

チーズイエロー

No.34 チーズイエロー

ワインレッド

No.45 ワインレッド

オリーブグリーン

No.51 オリーブグリーン

ダークブルー

No.62 ダークブルー

  • お客様のパソコンおよびスマートフォン等のディスプレイ仕様により、現物と見え方が大きく異なる場合がございます。色の最終判断は、カラーサンプル帳または現物サンプルでご確認いただきますようお願いいたします。
続きを見る
機能・性能

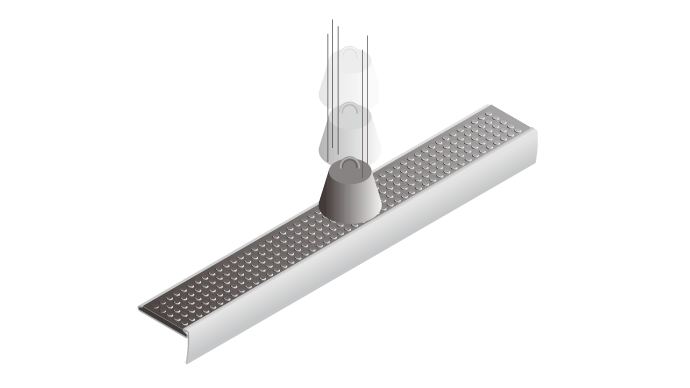

繰返疲労性能

200万回の疲労試験も異常なし

方法/社内規格・繰返疲労性能試験による
装置/疲労試験機
内容/200万回「980N、40回/分」試験後の異常の有無
結果/異常なし

繰返疲労性能

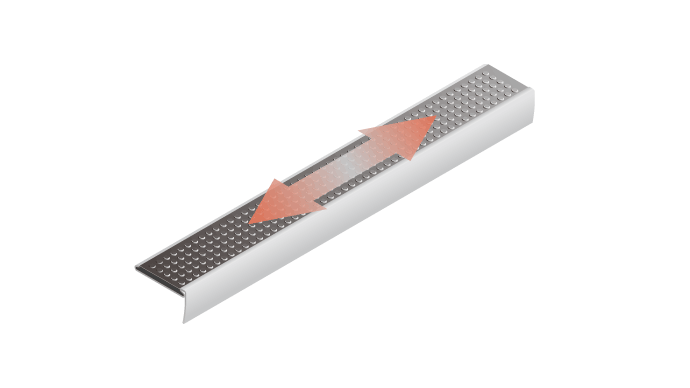

寸法安定性能

のび・ちぢみを解消

方法/寸法安定性試験機による
装置/加熱試験機
内容/6時間加熱「80℃±1℃」後の収縮率の測定「0.05mm単位」
結果/0〜0.6%

寸法安定性能

耐候性能

促進暴露300時間に異常なし

方法/JIS-A-1415「プラスチック建材材料の促進暴露試験方法」
装置/サンシャインウェザーメーター
内容/300時間照射後の異常の有無
結果/異常なし

耐候性能
続きを見る
仕様・詳細

材質

タイヤ幅15mm

金台(アルミ押出型材)+ビニルタイヤ(S・PVC)同時一体成形

タイヤ幅50mm

金台/アルミ押出型材 A-6063S-T5 アルマイト処理
ビニルタイヤ/アルミ板一体樹脂押出成形(両面テープ付)

型番

タイヤ幅 タイヤ模様 Pタイル用 タイルカーペット用
15mm ストライプ UDC-15S
50mm ストライプ UDP-50S UDC-50S
続きを見る
導入・設置

下地別部材表

踏面下地材質 固定ねじ 施工場所 接着剤
コンクリート/モルタル仕上げ Pレスアンカー(スチール)
特皿-4mm
室内 変性シリコーン樹脂系接着剤
Pレスアンカー(SUS)
特皿-4mm
屋外 変性シリコーン樹脂系接着剤
(またはウレタン樹脂系接着剤)
鉄骨下地(鋼製階段) タッピンねじ(SUS)
特皿-4mm
室内・屋外 変性シリコーン樹脂系接着剤
  • 必ずねじと接着剤は併用してください。ねじのみでは、使用中に外れることがあります。
  • 雨風があたる場所は、屋根があっても屋外扱いとしてください。
  • 踏面下地材質は代表例です。これ以外の場合は、営業担当へご相談ください。
