AP-UN 3000N仕様|OAフロア

3000N仕様の樹脂製置敷タイプのOAフロアです。500mmピッチで溝配線が可能。不陸調整が不要なため、施工もスピーディです。

設置場所

主な特長

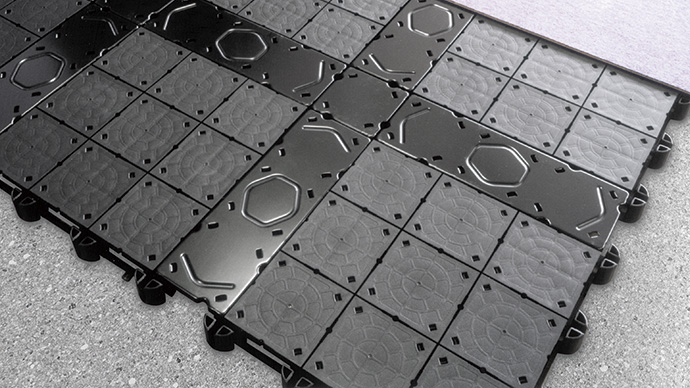

3000N仕様の樹脂製OAフロア

樹脂パネルを採用しているので、軽量で床面への負担が軽減できます。500mmピッチで溝配線が可能。不陸調整が不要なため、施工もスピーディです。

OAフロア

エコマーク認定品

床パネルは再生プラスチック材を使用。また配線カバーはリサイクルが可能なスチール製。環境にやさしいOAフロアです。

エコマーク認定品
ラインナップ

パーツ

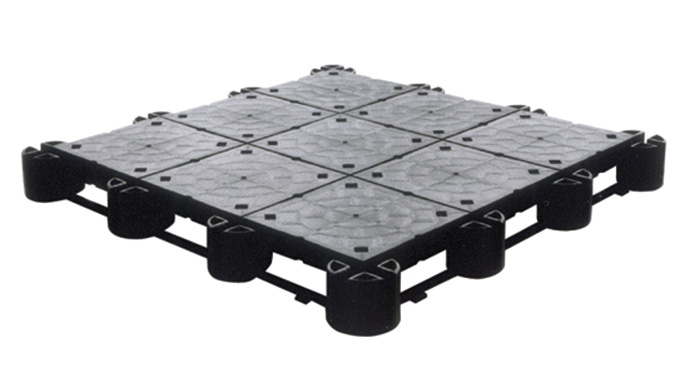

床パネル

床パネル

パネルロックとジョイントベースで構成された、床の不陸に馴染む構造です。
材質/PP樹脂材(再生材)
サイズ/375×375mm

ケーブルカバー1

ケーブルカバー(1)

配線溝の交点に使用し、対辺4ヵ所からケーブルを取り出せます。
材質/ST カチオン塗装
サイズ/125×125mm

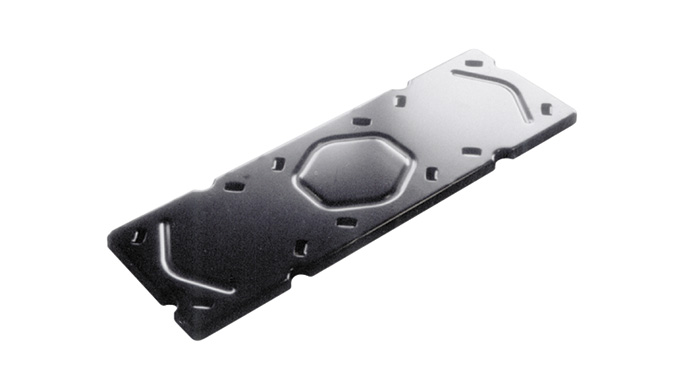

ケーブルカバー2

ケーブルカバー(2)

配線溝の辺方向に使用し、6ヵ所からケーブルを取り出せます。
材質/ST カチオン塗装
サイズ/125×375mm

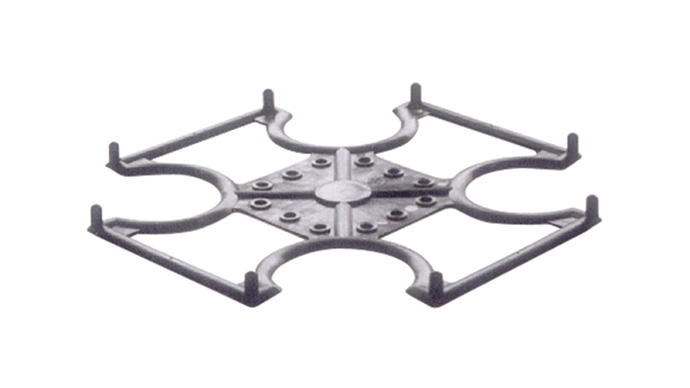

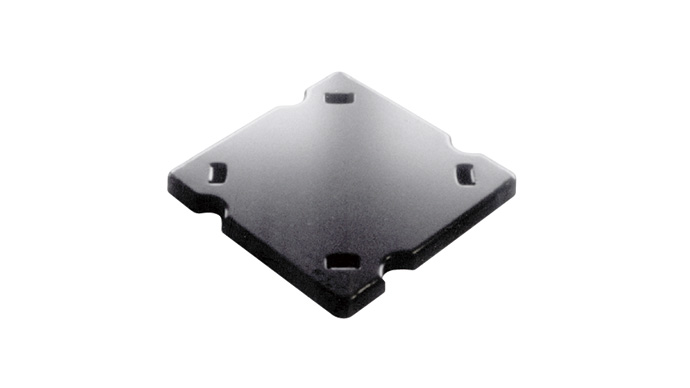

コーナーブロック

コーナーブロック

床全体のズレ止めと、施工時の位置決め用パーツです。
材質/PP樹脂(再生材)

続きを見る
機能・性能

システム性能

システム重量(kg/m²) 約20【15】
最弱部集中荷重(加圧板φ50) 3000N(300kgf)、たわみ5.0mm以内
  • 【】内はタイルカーペットを除いた数値です。
続きを見る
仕様・価格

材質

床パネル、コーナーブロック/PP樹脂(再生材)

ケーブルカバー(1)、(2)/スチール(カチオン塗装)

適応床高さ、配線空間

適応床高さ H(mm) 50
配線空間 h(mm) h34×W75
  • 適応床高さH寸法は、タイルカーペットの厚さ7mmを含みます。
  • 躯体の不陸状態により、仕上げ材(ビニールタイル)の納まりに影響を及ぼすことがありますのでご注意ください。(不陸調整はできません)
続きを見る
オプション
重量ゾーンパネル

重量ゾーンパネル

300kgを超える重量物を設置する場合に使用します。
サイズ/375×500mm

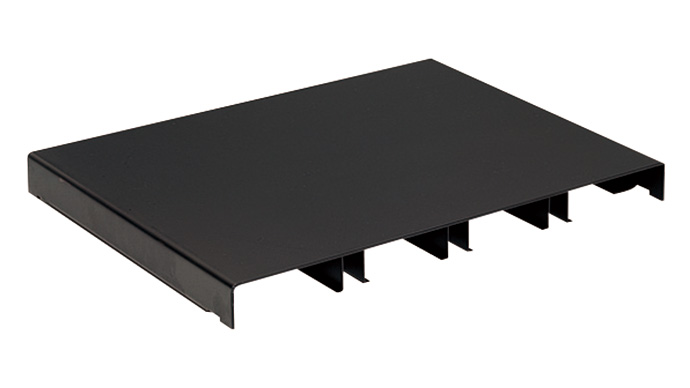

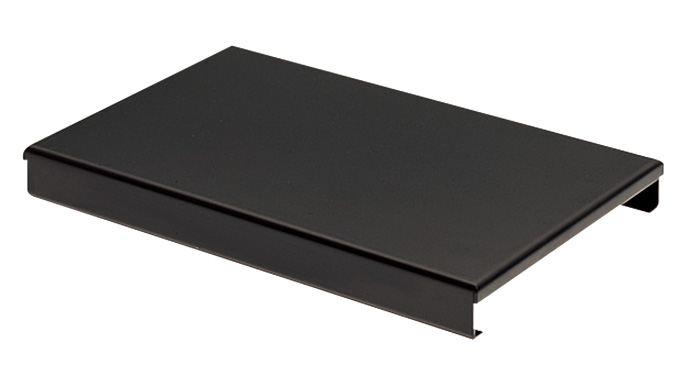

配線ダクトパネル

配線ダクトパネル

分電盤廻り入線部幹線部など配線の集中する箇所に使用します。
サイズ/250×600mm

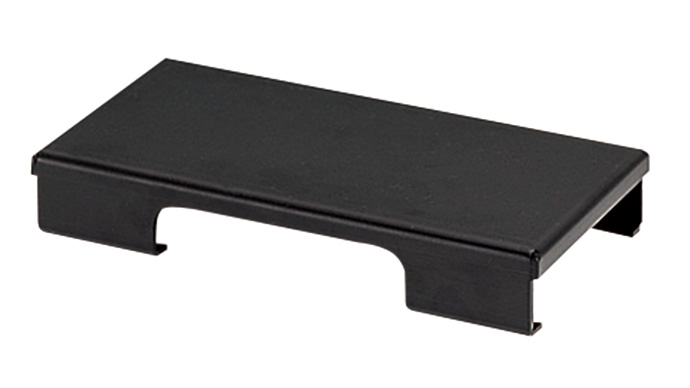

アジャストパネル(4)

アジャストパネル(4)

ターミナルボックス(TFB-IF32)の取付時のカバープレートとして使用します。
サイズ/125×250mm

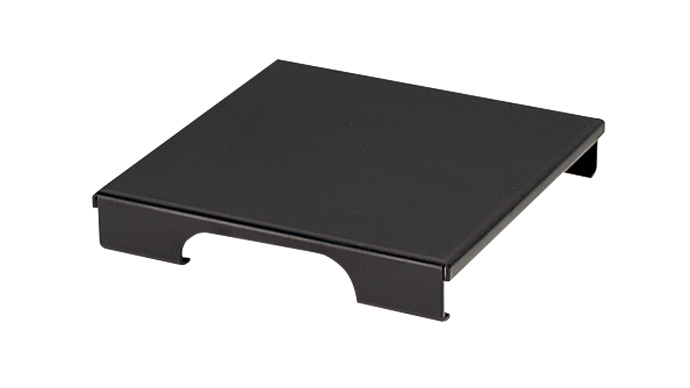

レアパネル

レアパネル(□250用)

フロアダクトジャンクション(既設)部分の逃げ、同部からの配線取り出しに使用します。
サイズ/250×250mm

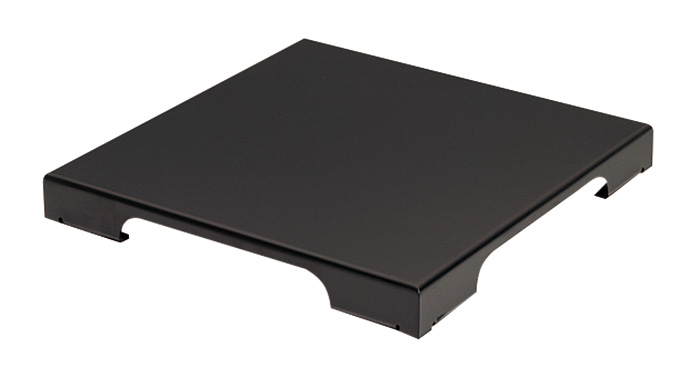

レアパネル

レアパネル(□375用)

大型のフロアダクトジャンクション(既設)部分の逃げ、同部からの配線取り出しに使用します。
サイズ/375×375mm

  • すべて受注生産品

タイルカーペット

OAフロア用仕上材です。タイルカーペットの接着には接着不良防止のため、必ずピールアップボンド[ルビロンP-1000]をご使用ください。

タイルカーペット
続きを見る
