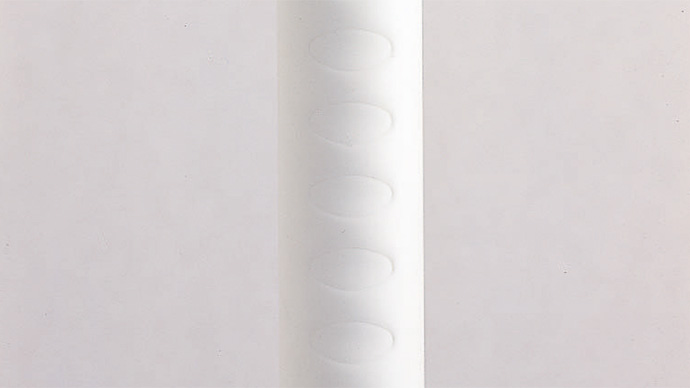

凹凸(ディンプル)加工付きで、ぬれた手で握っても滑りにくい仕様
抗菌効果あり
ベターリビング認定優良住宅部品「BL認定品」

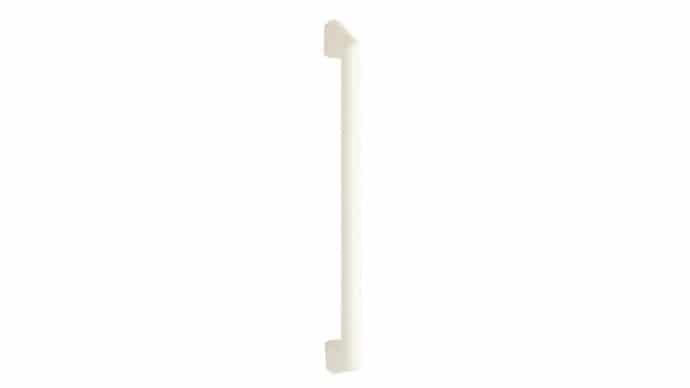

P-34V/P-34M(φ34mm)
I-40/I-50/I-60/I-80
P-30V/P-30M(φ30mm)
I-40/I-50/I-60/I-80
P-34V/P-34M(φ34mm)
L-6060/L-7060
P-30V/P-30M(φ30mm)
L-6060/L-7060
No.10 プレーンホワイト
P-34Vのみ
No.00 ホワイト
No.09 グレイッシュホワイト
No.11 アイボリーホワイト
No.22 ライトブラウン★
★は受注生産色です。
No.74 チーク
No.73 バーチ
No.71 ナチュラル
No.90 オーク
P-34Mのみ
垂直、水平:588N(約60kgf)
笠木/半硬質樹脂二層成形(抗菌剤入) 木目調色はウッドパウダー混合
芯材/ステンレス鋼管
ブラケット/樹脂成形品
型番 | 手すり径 | サイズ | ||
---|---|---|---|---|
I型 | P-34V(M) | I-40 | φ34mm | L=400mm |
I-50 | L=500mm | |||
I-60 | L=600mm | |||
I-80 | L=800mm | |||
P-30V(M) | I-40 | φ30mm | L=400mm | |
I-50 | L=500mm | |||
I-60 | L=600mm | |||
I-80 | L=800mm | |||

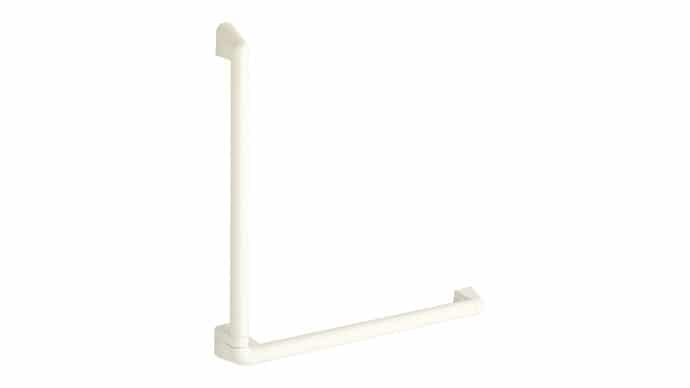

L型 | P-34V(M) | L-6060 | φ34mm | L=600×600mm |
L-7060 | L=700×600mm | |||
P-30V(M) | L-6060 | φ30mm | L=600×600mm | |
L-7060 | L=700×600mm |
補強下地の無い石膏ボード壁に手すりを固定するための後付アンカーです。施工は、壁に25mmの穴を開け、アンカーを壁裏に入れクレセント金具を開いて固定します。
【仕様】
クレセント金具/スチールt=4.5(電気亜鉛メッキ仕上)
回転スペーサー/ABS樹脂
スペーサー/ABS樹脂(9.5mm:1枚、3mm:2枚)
【強度試験】
供試体/ソフトハンドP-34VU
壁材 | 水平試験 | 鉛直試験 |
---|---|---|
石膏ボード 9.5mm | 696N(71kgf) | 900N(92kgf) |
石膏ボード 12.5mm | 980N(100kgf) | 980N(100kgf) |

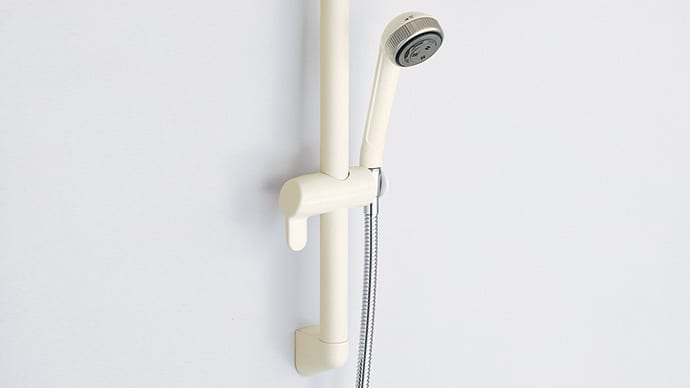

取り付け方法は、手すりに差し込むだけです。後付けで使用する場合は、手すりを分解してから本製品を差し込み、サイド組み立ててください。なお、分解できない手すりには取り付けできません。
φ30・34mm手すりに対応
高さ調節可能
ディンプル加工手すりにも取付可能
φ30mm用
右勝手のみ
φ34mm用
右勝手、左勝手あり
No.09 グレイッシュホワイト
