主な特長
ブラケット溝が9mmの樹脂手すり

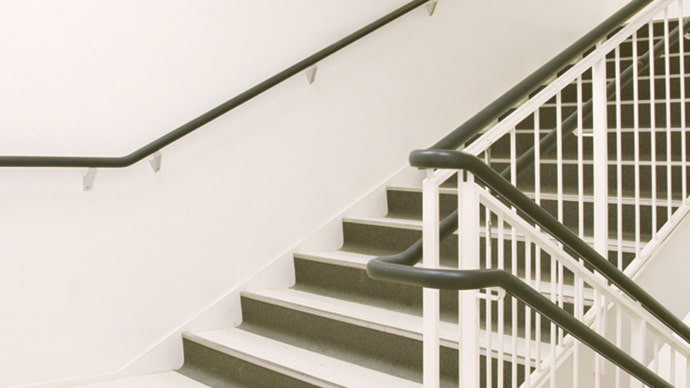

室内や屋外の廊下・階段・スロープなど設置場所に合わせ、連続した手すりが設置できます。こちらはブラケットを差込む目地が、9mm開いているタイプです。
屋外仕様の樹脂手すりは、より高い耐候性能で長時間の使用による手すり表面の色あせや劣化を抑えます。 優れた耐候性能で、スーパーUVテスター1000hr（サンシャインウェザーメーター10,000時間相当）をクリア※しています。
-
抗菌効果あり
-
抗ウイルス効果あり（室内用のみ）
-
耐候性能アップ※（屋外用のみ）
- 当社従来品はサンシャインウェザーメーター5,000時間クリアのため、グラハン（2019年7月〜）およびグラウッド（2022年1月〜）は従来品の2倍の耐候性能を有しています。

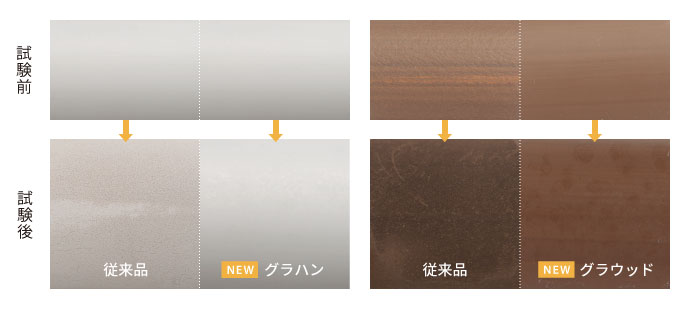

スーパーUVテスターにて1000hr後の新旧比較

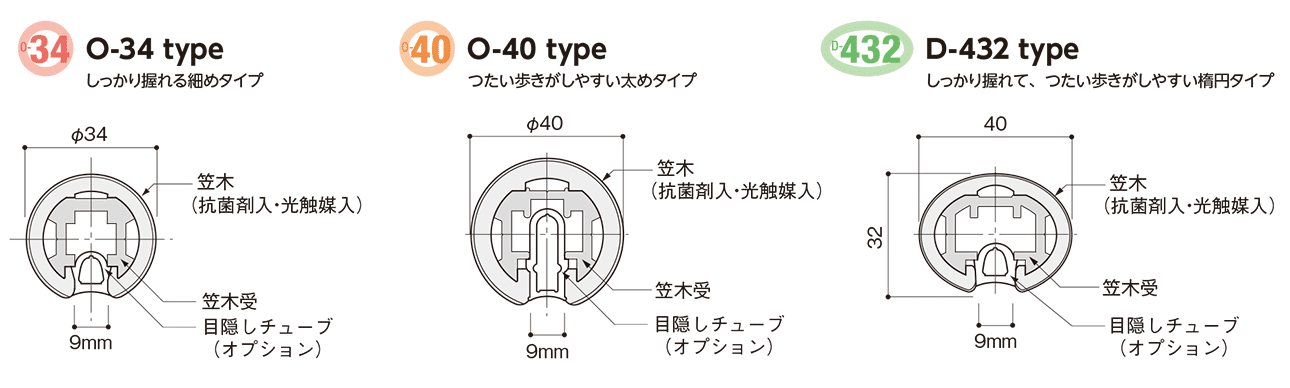

手すりの形状
ラインナップ
ビニレーン
プレーン色の室内用 廊下・階段手すりです。空間に合わせて、豊富なカラーバリエーションからお選びください。
カラーバリエーション
No.02 グレー★
No.03 ダークグレー★
No.04 ソフトブラック★
No.11 アイボリーホワイト★
No.12 ライトベージュ★
No.13 ベージュ★
No.22 ライトブラウン★
No.23 チョコレート★
No.45 ワインレッド★
No.51 オリーブグリーン★
No.62 ダークブルー★
★は受注生産色です。
- お客様のパソコンおよびスマートフォン等のディスプレイ仕様により、現物と見え方が大きく異なる場合がございます。色の最終判断は、カラーサンプル帳または現物サンプルでご確認いただきますようお願いいたします。
ネオウッド
ウッドパウダーを配合し、樹脂手すりに木の質感をプラス。樹脂らしくない、さらりとした触りごこちです。
カラーバリエーション
No.74 チーク★
No.73 バーチ★
No.71 ナチュラル★
No.70 ライトオーク★
No.75 ホワイトチーク★
★は受注生産色です。
- お客様のパソコンおよびスマートフォン等のディスプレイ仕様により、現物と見え方が大きく異なる場合がございます。色の最終判断は、カラーサンプル帳または現物サンプルでご確認いただきますようお願いいたします。
グラハン
プレーン色の屋外用 廊下・階段手すりです。2019年7月より耐候性能がさらにアップ。高い耐候性で、長時間の使用による手すり表面の色あせや劣化を抑えます。
カラーバリエーション
No.02 グレー★
No.03 ダークグレー★
No.04 ソフトブラック★
No.12 ライトベージュ★
No.13 ベージュ★
No.22 ライトブラウン★
No.23 チョコレート★
★は受注生産色です。
- お客様のパソコンおよびスマートフォン等のディスプレイ仕様により、現物と見え方が大きく異なる場合がございます。色の最終判断は、カラーサンプル帳または現物サンプルでご確認いただきますようお願いいたします。
グラウッド
高い耐候性で、長時間の使用による手すり表面の色あせや劣化を抑える木目調色の樹脂手すりです。2022年1月より耐候性能がさらにアップし、カラーバリエーションが変更になりました。
カラーバリエーション
No.73 バーチ★
No.90 オーク★
★は受注生産色です。
- 従来品とは表面の質感が異なりますのでご注意ください。（2022年1月〜）
- 従来品のNo.91セピアブラウンは2022年3月末で廃色となります。詳しくは営業担当までお問い合わせください。
- お客様のパソコンおよびスマートフォン等のディスプレイ仕様により、現物と見え方が大きく異なる場合がございます。色の最終判断は、カラーサンプル帳または現物サンプルでご確認いただきますようお願いいたします。
パーツ
ブラケット
AG-65
材質／アルミ押出形材

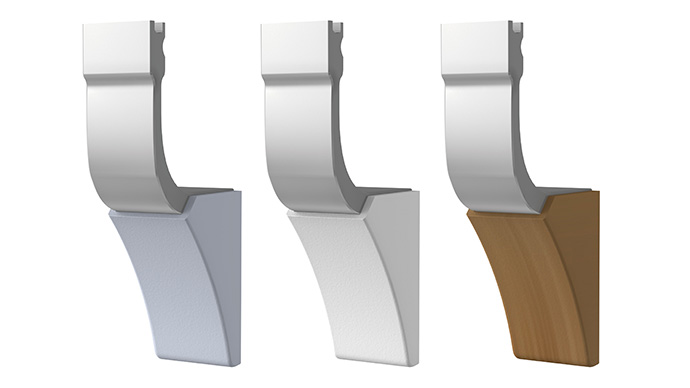

AFN-55/AFN-65/AFN-75
カラー／グレー、ホワイト（室内用のみ）、木目調各色
材質／アルミ押出形材、樹脂成形品

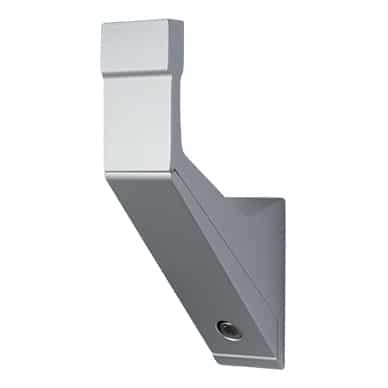

AGS-55/AGS-65
材質／アルミ押出形材
AES-55/AES-75
材質／アルミ押出形材
AES-5560
材質／アルミ押出形材

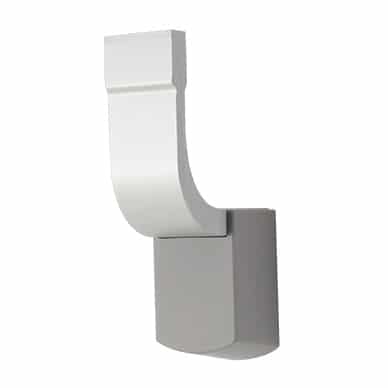

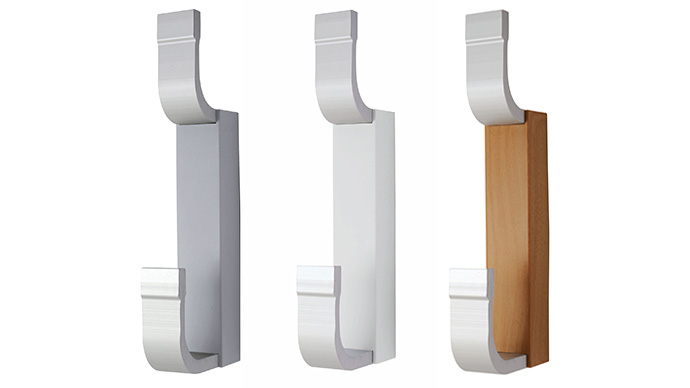

AFS-5577
カラー／グレー、ホワイト（室内用のみ）、木目調各色
材質／アルミ押出形材、樹脂成形品
UN-55/UN-75
材質／亜鉛ダイカスト成形品、樹脂成形品
※ガラス納まり可能
US-55/US-75
材質／亜鉛ダイカスト成形品、樹脂成形品

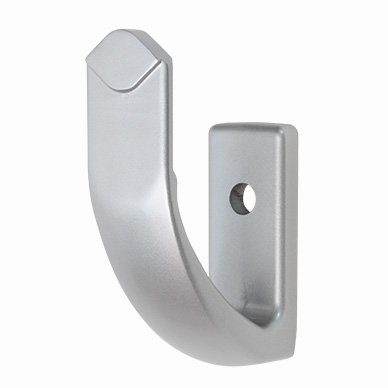

JRNS-70/JRNS-90
材質／アルミダイカスト成形品
JS-55
材質／亜鉛ダイカスト成形品、樹脂成形品

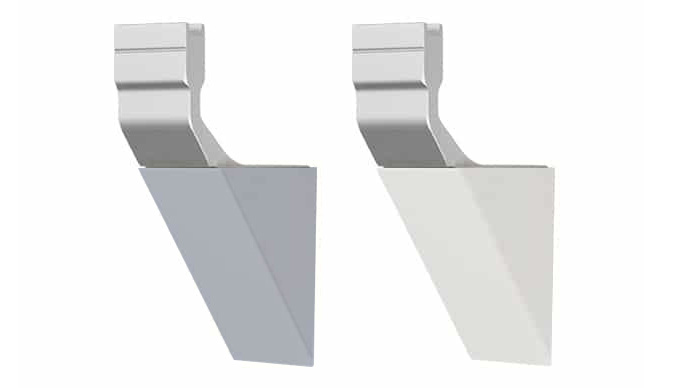

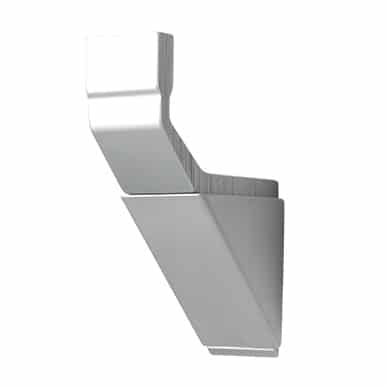

TN-55
カラー／No.02グレー、No.10プレーンホワイト
材質／アルミ押出形材、樹脂成形品
O-34、D-432専用

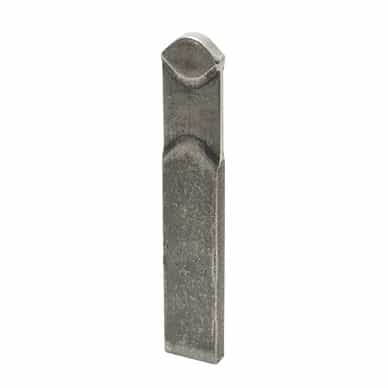

FBブラケット
材質／スチールFB-9×25

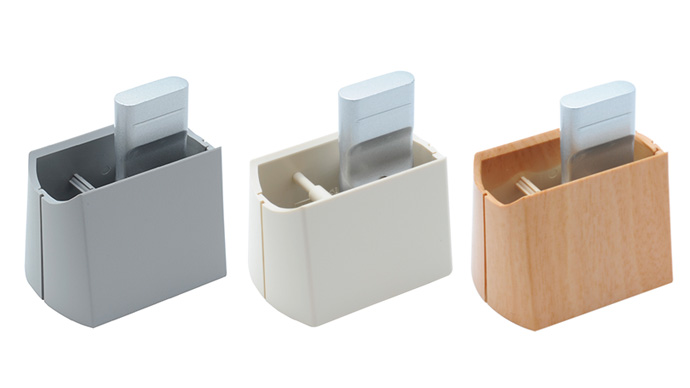

垂直ブラケット SS-55
カラー／グレー、ホワイト（室内用のみ）、木目調各色（室内用のみ）
材質／亜鉛ダイカスト成形品、樹脂成形品
O-34、O-40専用

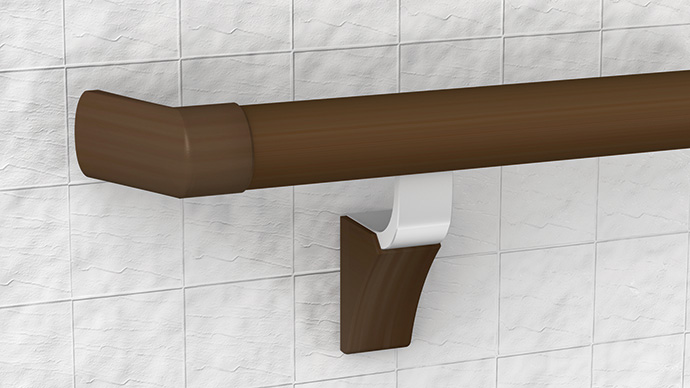

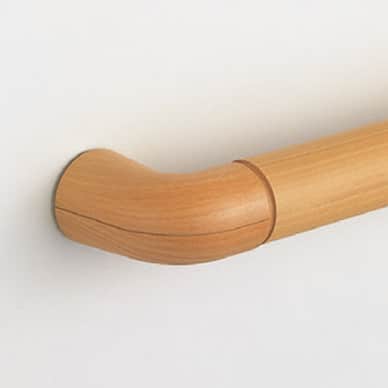

エンドブラケット K-55/K-75/KA-55/KA-75
カラー／プレーン各色、木目調各色
材質／亜鉛ダイカスト成形品、樹脂成形品
O-40専用（KA-55のNo.03 ダークグレー、No.22 ライトブラウン、No.23 チョコレートのみO-34対応）
室内専用

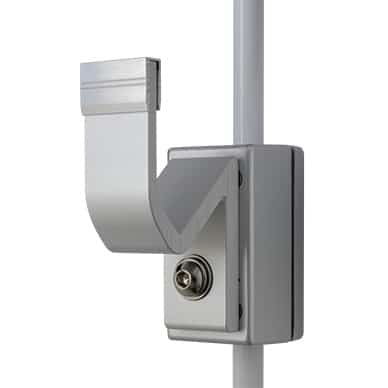

格子用 KK固定座
材質／アルミダイカスト

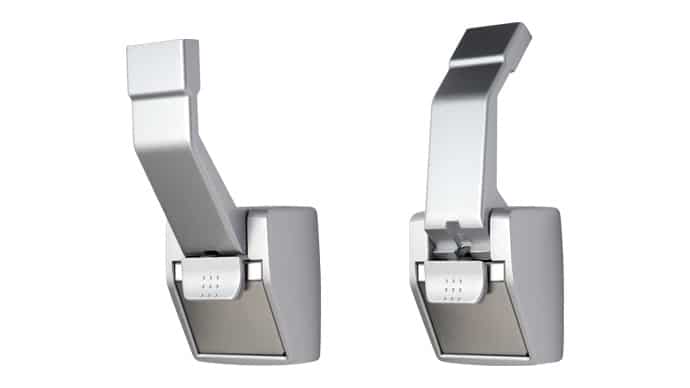

可動式 KDS-55
材質／亜鉛ダイカスト、ステンレス
O-34専用

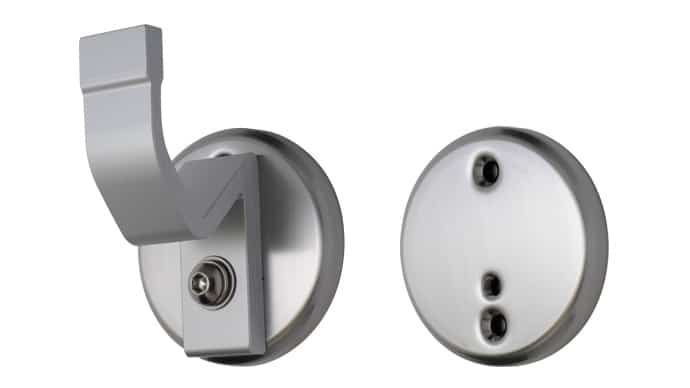

取外式 TH固定座
材質／ステンレス

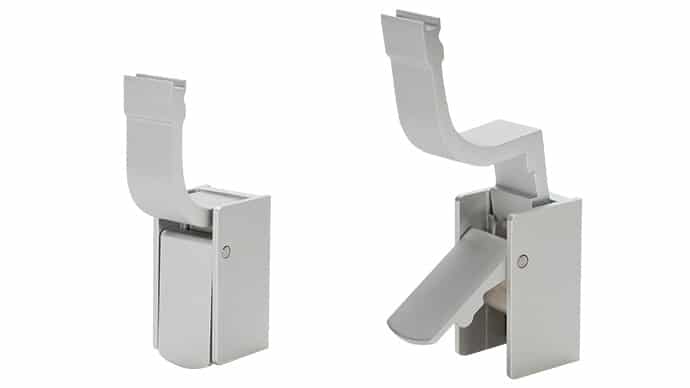

取外式 OTブラケット
材質／アルミ押出形材
室内専用

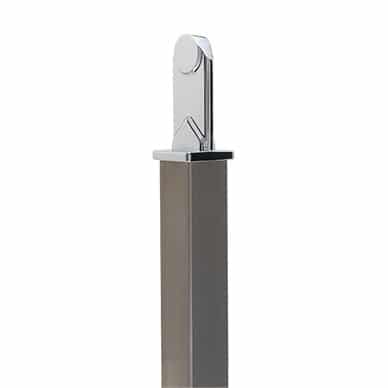

支柱
φ42.7
@1,000以内

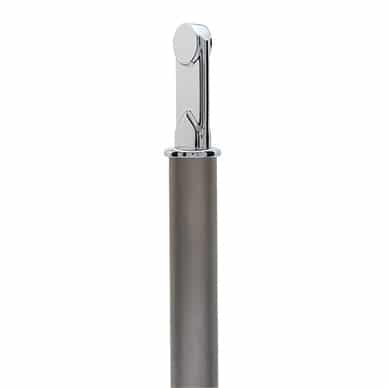

φ22
階段用 子柱

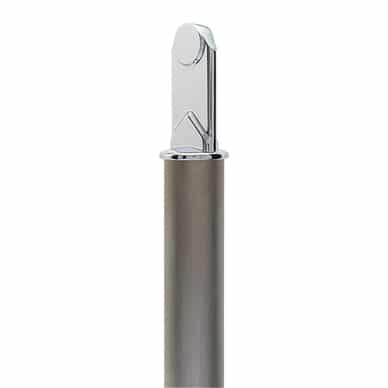

φ27
階段用 親柱

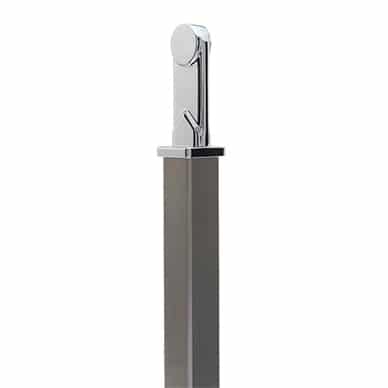

□19
階段用 子柱
□24
階段用 親柱
カラーバリエーション
屋外は塩害等によるもらい錆のおそれがあるため、ステンレス#400仕上げを推奨します。
ステンレス
#400
ステンレス
ヘアライン
スチール
05 ソフトブラック
スチール
06 サンドブラック
スチール
16 スノーホワイト
スチール
17 ムーンスノー
エンドキャップ
Dエンド
O-34のみ対応
室内専用

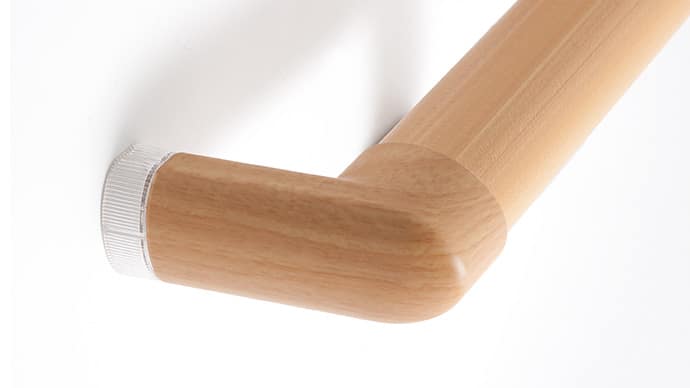

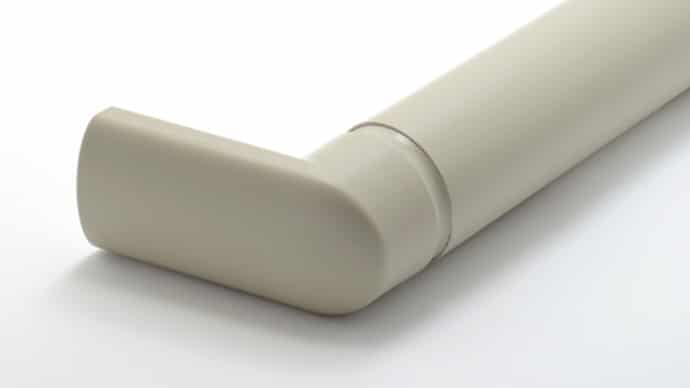

Vエンド
O-34、O-40、D-432のみ対応
室内専用
VAエンド

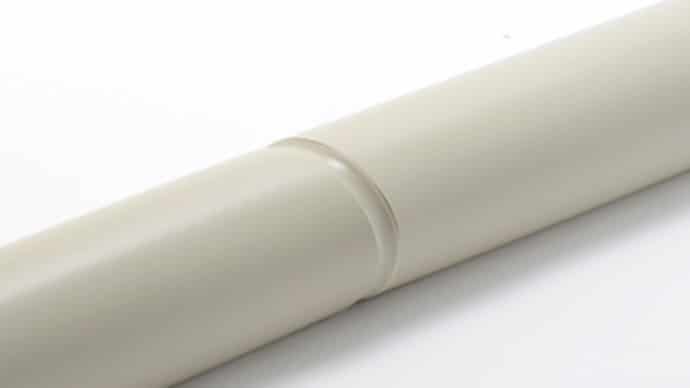

隙間ジョイント
O-34、D-432のみ対応

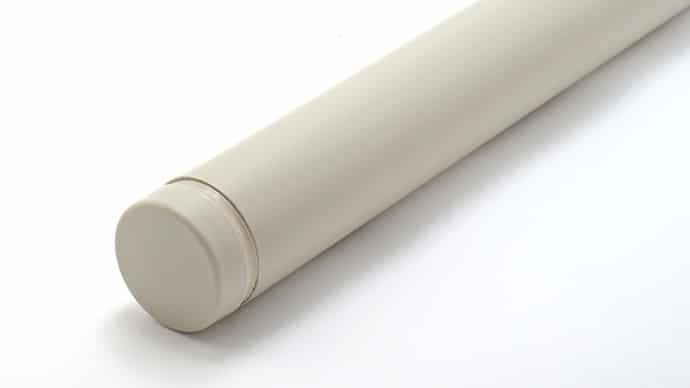

Fエンド
O-34、O-40のみ対応
室内専用

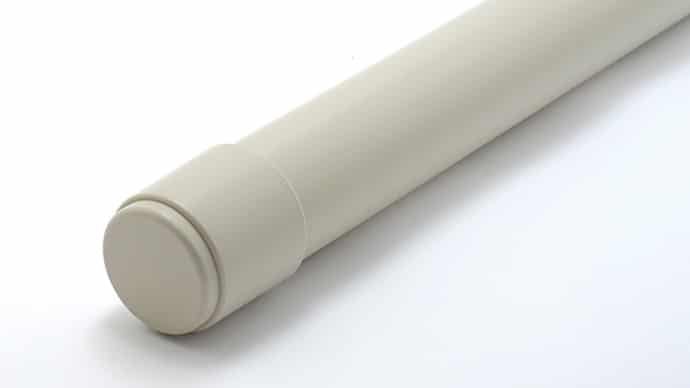

FAエンド
O-34、O-40のみ対応

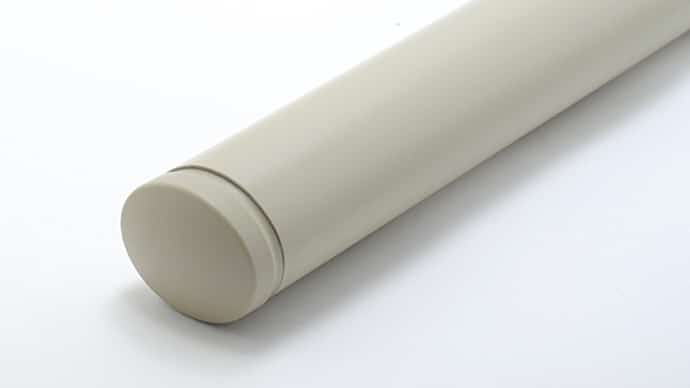

Sエンド
D-432のみ対応
室内専用

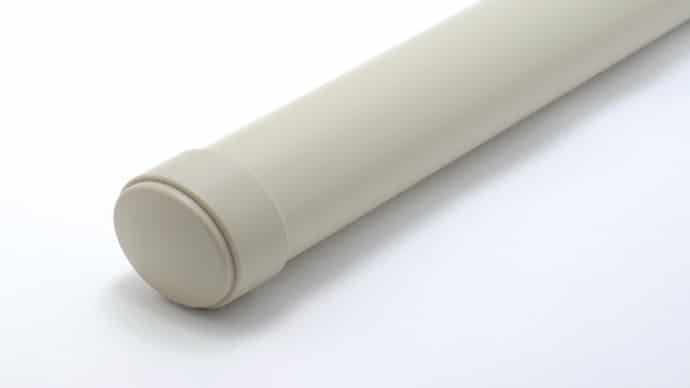

SAエンド
D-432のみ対応
ジョイント
ジョイントリング
O-34、O-40、D-432対応
室内専用
ジョイナー
O-34、O-40、D-432対応

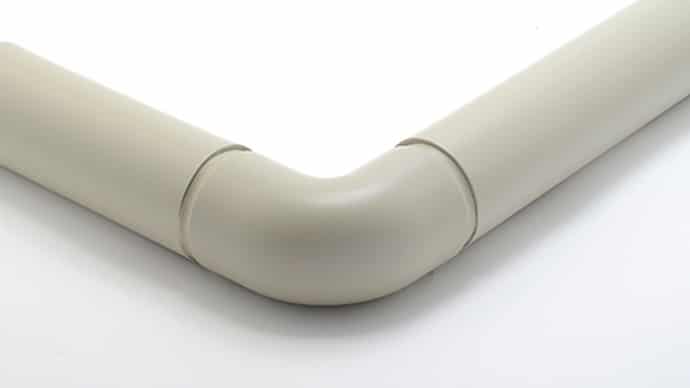

Lコーナージョイント
O-34、O-40対応
室内専用
LAコーナージョイント
O-34、O-40対応
続きを見る
機能・性能
抗ウイルス性能
この製品は抗ウイルス効果のある樹脂を使用しています。
ウイルスの種類と消毒のしくみ
エンベロープあり
インフルエンザウイルスやSRASコロナウイルス、ヘルペスウイルス、鳥インフルエンザウイルスなどが代表的です。感染に必要なエンベロープを、石鹸やアルコールなどの消毒液で破壊できます。
エンベロープ無し
ノロウイルスやアデノウイルス（風邪の原因）、ライノウイルス（風邪の原因）、ポリオウイルスなどが有名です。ウイルス自体を破壊する必要があり、次亜塩素酸などの強力な消毒液を必要とします。
8時間で99%以上の抗ウイルス効果
試験方法
ISO18184、JIS R 1756を参考に、ウイルスを用いた抗ウイルス性能試験
使用ウイルス
ウイルスA（エンベロープあり）
ウイルスB（エンベロープ無し）
試験条件
明所（200lx）・暗所 8時間経過後のウイルス数にて評価
試験機関
一般財団法人 北里環境科学センター
報告書No.
「北環発 2015-1064号」「北環発 2015-0064号」
「北環発 2015-1070号」「北環発 2015-0070号」
抗ウイルス性能に関する技術は国立大学法人東京大学・地方独立行政法人神奈川県立産業技術総合研究所の特許を用いております。
弊社抗ウイルス仕様手すりの抗ウイルス性能値です。
- 抗ウイルス効果は室内用のみです。屋外用は対象外となります。
- 実際の効果は設置場所や使用条件によって異なります。
- 抗ウイルス効果は、全てのウイルスに対して発現するものではありません。また全てのウイルス対して同様な効果が得られるとは限りません。
- 抗ウイルス効果は、対応している製品の表面に付着したウイルスに対して発現するものであり、感染予防を保証するものではありません。
- 医薬品や医療機器などの医療を目的としたものではありません。
抗菌性能
99.9%以上の抗菌効果
試験方法
JIS Z 2801:2010（フィルム密着法）による
使用菌株
黄色ブドウ球菌（NBRC12732）
大腸菌（NBRC3972）
試験機関
一般財団法人 ボーケン品質評価機構
弊社抗ウイルス仕様手すりの抗菌活性値です。
- 抗菌性能評価基準は抗菌活性値で2.0以上であることと定められています。抗菌活性値は1.0で90％、2.0で99％、3.0で99.9％の細菌が不活化したことを示します。
- 実際の効果は設置場所や使用条件によって異なります。
- 抗菌効果は、全ての菌に対して発現するものではありません。また全ての菌に対して同様な効果が得られるとは限りません。
- 抗菌効果は、対応している製品の表面に付着した菌に対して発現するものであり、感染予防を保証するものではありません。
- 医薬品や医療機器などの医療を目的としたものではありません。
強度について
ベターリビング協会（BL）の優良住宅部品認定基準をクリアしています。
手すり径に応じたブラケットスパンで、1スパンあたり1150Nの水平・鉛直荷重に対して、耐える強度を有しています。
- O-34,D-432：ブラケットスパン910mm、O-40：ブラケットスパン1,200mm
鉛直荷重
水平荷重
続きを見る
仕様・詳細
材質
室内用（ビニレーン、ネオウッド）
笠木／半硬質樹脂二層成形（抗ウイルス剤入） ネオウッドはウッドパウダー混合
笠木受／アルミ押出形材
屋外用（グラハン、グラウッド）
笠木／半硬質耐候性樹脂二層成形（抗菌剤入）
笠木受／アルミ押出形材
型番、サイズ
| 名称 | 型番 | 手すり径 | ||
|---|---|---|---|---|
| 室内用 | ビニレーン | φ34 | O-34V | φ34mm |
| φ40 | O-40V | φ40mm | ||
| 楕円型 | D-432V | 40×32mm | ||
| ネオウッド | φ34 | O-34M | φ34mm | |
| φ40 | O-40M | φ40mm | ||
| 楕円型 | D-432M | 40×32mm | ||
| 屋外用 | グラハン | φ34 | O-34G | φ34mm |
| φ40 | O-40G | φ40mm | ||
| 楕円型 | D-432G | 40×32mm | ||
| グラウッド | φ34 | O-34GM | φ34mm | |
| φ40 | O-40GM | φ40mm | ||
| 楕円型 | D-432GM | 40×32mm | ||
続きを見る
オプション
目隠しチューブ
ブラケットを差し込むための隙間を埋めるチューブです。
手すり用点字
あらかじめ決められた内容の点字パターンと文字が印刷されたシールタイプと、点字内容を自由に設定できるステンレス点字プレートをご用意しています。本品はJIS T9251を満たしています。

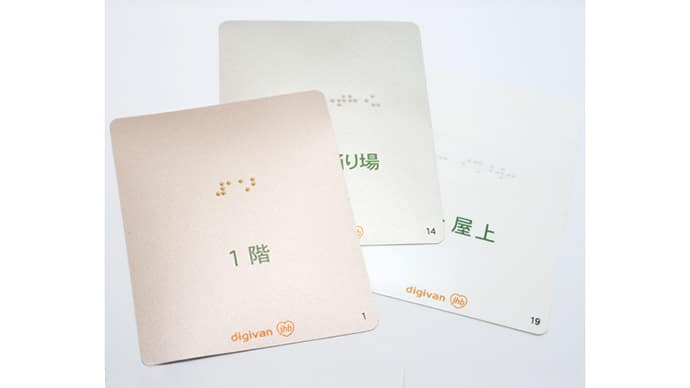

デジバン点字シート（シールタイプ）
サイズ／100×125mm
材質／シルバー色：ダイノック、ブロンズ色：ダイノック、透明色：スコッチカルフィルム
印刷／UVインクジェット
室内専用
ステンレス点字プレート
サイズ／［長さ］160（mm）、250（mm） ［対応手すり径］φ34、φ38、φ40、φ42.7、φ48.6、φ50（mm）
材質／ステンレス ヘアライン仕上げ+ポリカーボネイト
文字／インクジェット・ダイレクト裏印刷
カラー／グリーン（白文字）、イエロー（黒文字）、ブルー（白文字）
ブラケット用ソフトカバー
連続手すりに使用されているブラケットの金属部分を覆うカバーです。巻き付けてボタンを留めるだけのシンプルな構造で、簡単に取り付けることができます。当社製ブラケットのほか、他社類似品にも取付可能です。室内専用。
- ボタンは手前側・壁側どちらでも取付可能。
- ブラケットの大きさや形状によって、取り付けられない場合があります。
-
Sサイズ
58×91（mm）
-
Lサイズ
75×91（mm）
材質／［本体］ナイロン、ポリウレタン、発泡ゴム
［ボタン］樹脂
対応サイズ一覧表
| Sサイズ | |||||
|---|---|---|---|---|---|
 AFN-55/AFN-65/AFN-75 |
 AFS-55/AFS-65 AF-55/AF-65 |
JS-55 J-55 |
AGS-55/AGS-65 AG-65 |
 TS-65 |
KDS-55 KD-55 |
| Lサイズ | ||
|---|---|---|
AFS-75 AF-75 |
AES-55/AES-75 AE-55/AE-75 |
 JRN-70/JRN-90 |
| Sサイズ+Lサイズ | Lサイズ+Lサイズ |
|---|---|
 AFS-5577 AF-5577 |
AES-5560 AE-5560 |
| 取り付け不可 | |
|---|---|
U-55/U-75 US-55/US-75 |
|
続きを見る
