主な特長
3000N仕様のスチールパネル製支持脚タイプのOAフロア
床仕上げ高さH50～300mmに適応します。軽量無機質材を充填したスチールコンポジットパネルまたは中空のオールスチールパネルと、高さ調整可能でパネルロック機能を持つ耐震型の支持脚（DP脚）で構成されたシステムです。
レイアウト変更もフレキシブルに対応可能
床パネルと支持脚を連結させるロックリングは、専用治具で簡単に脱着できます。精度の良いスチールパネルなので、レイアウト変更後に元の位置に戻らなくても問題ありません。またパーテーションを直接パネルに固定することも可能です。
ケーブルの引き出しも思い通り
すべてのスチール床パネルの2辺にφ12mm相当（半円）のケーブル取り出し口を備えており、思い通りの位置からケーブルを引き出せます。また開口パネル（オプション）の開口部を向き合わせたり、インナーコンセントパネル（オプション）に入れ替えることで、設備機器の設置も可能です。
オフィス空間をもっと快適に
オフィス空間を快適にする、床空調パネルやヒータ付きパネルなどのアイテムがあります。
（社）公共建築協会評価品
（社）公共建築協会の建築材料・設備材料等品質性能評価事業において、品質・性能が確保されているフリーアクセスフロアーとして評価されたものです。（AZ3000-DP・AN3000-DP、端部はカットパネル）
ウイスカフリー
ウイスカとは電気亜鉛めっき部品から発生する導電性のヒゲ状結晶で、コンピュータに悪影響を及ぼすと言われています。IBフロア 3000N仕様はウイスカを発生させる電気亜鉛めっき部品を使用していません。
よくある質問
-
Q3000N仕様とは、パネル1枚あたりの耐荷重ですか？それともm2あたりですか？Aパネル1枚あたりの耐荷重です。
-
Qパネルと支持脚を含むシステム重量を教えてください。AAF-DPは約31.9kg/m2、AZ3000-DPは約31.1〜33.6kg/m2、AN3000-DPは約20.7〜23.2kg/m2です。
ラインナップ
パネル
充填パネルは、軽量無機質材を充填しているため、抜群の歩行感が得られることが最大の特長です。通行量の多い場所には、充填パネルがおすすめです。一方、中空パネルは、スチール単一素材のため、リサイクル性に優れています。また充填パネルと比べて約10kg/m²軽量のため、建物への負担を軽減します。

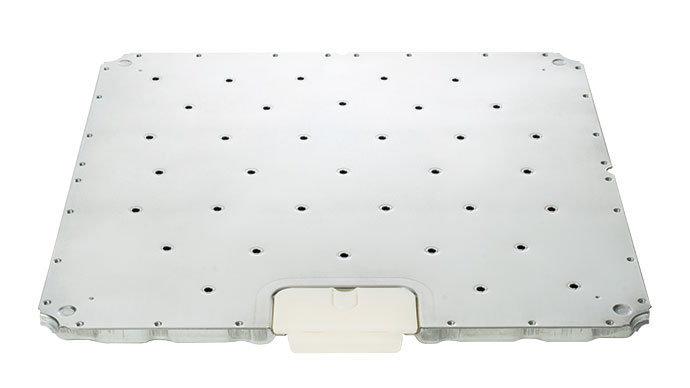

AFパネル
軽量無機質材充填のスチールコンポジットパネル
-
パネルサイズ
500×500×23（mm）
-
適応床高さ
H50（mm）
-
パネル重量
約7.8kg/枚
AZ3000パネル
軽量無機質材充填のスチールコンポジットパネル（標準パネル）
- 開口パネル、IB開口カバーはオプション品です。
-
パネルサイズ
500×500×28（mm）
-
適応床高さ
H60〜300（mm）
-
パネル重量
約7.6kg/枚

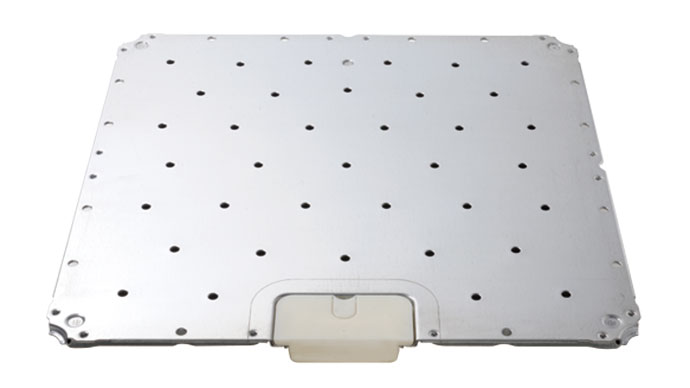

AN3000パネル

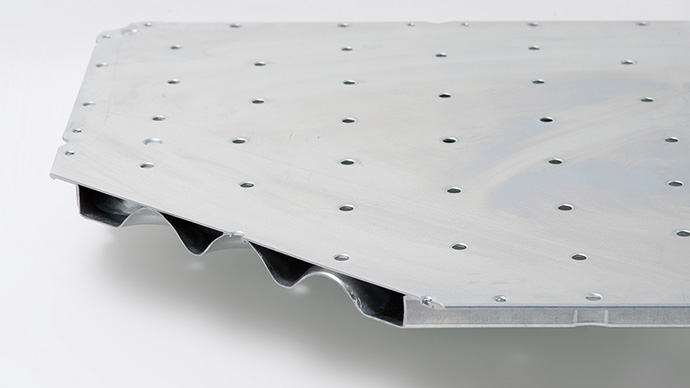

中空のオールスチールパネル（エコマーク認定品）
-
パネルサイズ
500×500×23（mm）
-
適応床高さ
H50〜300（mm）
-
パネル重量
約5.0kg/枚
支持脚
DP脚は高さ調節可能でパネルロック機能をもつ耐震型です。
DP脚
低床用
DP脚
AZ3000/AN3000パネル用
DP脚
AZ3000/AN3000パネル用
LG脚
端部用
BB脚
端部用（AF-DPを除く）
パーツ
- セキュリティロック対応タイプもあります。
ロックリング
続きを見る
機能・性能
構法
パネル構法 支柱分離型 パネル・支柱連結タイプ（耐震型）
システム性能
| 型番 | AF-DP | AZ3000-DP | AN3000-DP |
|---|---|---|---|
| システム重量（kg/m²） | 約31.9 |
約31.1～33.6 |
約20.7～23.2 |
|
最弱部集中荷重 （加圧板φ50） |
3000N（約300kgf）たわみ5.0mm以内 残留変形3.0mm以内 |
||
| 耐震性能 | JIS A 1450振動試験 積載荷重350kg/m² 1.0Gクリア | ||
続きを見る
仕様・詳細
材質
AFパネル／溶融亜鉛メッキ鋼板（軽量無機質材充填）
AZ3000パネル／溶融亜鉛メッキ鋼板（軽量無機質材充填）
AN3000パネル／溶融亜鉛メッキ鋼板（中空仕様）
適応床高さ、配線空間
AF-DP
| 適応床高さ H | 50 |
|---|---|
| 調整範囲 | +20 -0 |
| 配線空間 h | 20 |
- 適応床高さH寸法は、タイルカーペットの厚さ7mmを含みます。
AZ3000-DP
| 適応床高さ | 60 | 70 | 80 | 100 | 120 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|
| 調整範囲 | ±10 | ±10 | +20 -15 |
+20 -15 |
+20 -15 |
+20 -15 |
±30 | ±30 | ±30 |
| 配線空間 | 25 | 35 | 45 | 65 | 85 | 115 | 165 | 215 | 265 |
- 適応床高さH寸法は、タイルカーペットの厚さ7mmを含みます。
- H=310以上は弊社営業窓口へご相談ください。
AN3000-DP
| 適応床高さ H | 50 | 60 | 70 | 80 | 100 | 120 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|
| 調整範囲 | +20 -0 |
±10 | ±10 | +20 -15 |
+20 -15 |
+20 -15 |
+20 -15 |
±30 | ±30 | ±30 |
| 配線空間 h | 20 | 30 | 40 | 50 | 70 | 90 | 120 | 170 | 220 | 270 |
- 適応床高さH寸法は、タイルカーペットの厚さ7mmを含みます。
- H=310以上は弊社営業窓口へご相談ください。
続きを見る
オプション
開口パネル、IB開口カバー
AZ3000-DPの開口パネルとIB開口カバーはオプションです。必要に応じて選択してください。
-
IB開口カバーの配線取り出し方法
φ15mm以下のケーブルは、IB開口カバーの通線フタを折ることにより簡単に配線することができます。
1.
通線フタの両側の繋ぎ部をカッターナイフで切断します。カッターナイフは、内側から外側に向けてゆっくりと真っ直ぐに切り下してください。
【注意】
持ち上げながらの切断は不安定になりケガをする恐れがあります。必ずテーブルの上等に置いて、切断するようにしてください。
3.
通線フタを下側に折り曲げ、パチンと音がするまで押し込み収納します。
4.
配線を取り出し、IB開口カバーをパネルに取り付けます。配線を通す必要がなくなった際は、収納した通線フタを元の位置に戻してください。
床空調パネル
OAフロアの床下に空調空気を送風し、パネルの開口から室内に吹出し居住域を効果的に空調するための専用パネルです。（受注生産品）
システム概念図
空調機から床下チャンバーに送風された空気が、床吹出しパネルを介して居住域に吹き出し、効率的に空調します。その後、天井に設けられた吸込口から、天井チャンバーを経由し空調機に戻ります。
PFパネル
中空の多孔式床パネルから、空調機の圧力で空調空気を出す、プレッシャー方式のパネル。ドラフト感が少ないのが特長です。また湿気のたまりやすい床下換気用としても使用できます。
- 仕上げ材は透過性のあるタイルカーペットを別途ご用命ください。
- カバーは鋼製塞ぎ板が標準になります。
| パネルサイズ | 500×500×23.0（パネル単体） |
|---|---|
| 材質および表面処理 | 溶融亜鉛めっき鋼板 |
| パネル重量 | 約5.5kg |
| 開口率（1枚あたり） | 6% |
| 適応床高さ | H70～300mm |
| 仕上げ材 | 透過性タイルカーペット（別途） |
| 適合OAフロア | AF・AN・AZシリーズ |
| 耐荷重性能 | 3000N仕様 |
床吹出しパネル
快適なオフィス空間が求められている中で、注目されている床下空調に対応します。パーソナル用とアンビエント用をご用意しています。
パーソナル用
主にオフィス等で使用し、ワーカーに最適な風速と気流の広がりをもつようにグリルを配置出来ます。
パーソナル用は、操作用スイッチにより電源のON・OFF、風量調節用ツマミにより風量をコントロールできます。
パーソナル用（グリルφ125用）
アンビエント用
主に会議室やホール、通路等の共用エリアで使用します。
アンビエント用（グリルφ200用）
| 床吹き出しパネル製品仕様 | |||||
|---|---|---|---|---|---|
| 機種 | パーソナル用 | アンビエント用 | |||
| PL | PH | AL | AH | ||
| パネル | |||||
| 材質 | 鋼板カチオン電着塗装（黒色） | ||||
| サイズ | 500×500mm | ||||
| 重量 |
8.0kg ＜約13.2kg＞ |
8.5kg ＜約14.2kg＞ |
8.0kg ＜約13.2kg＞ |
約8.5kg ＜約14.2kg＞ |
|
| 耐荷重 | 3000N | 5000N | 3000N | 5000N | |
| 適応床高 | H100mm以上＜H150mm以上＞ | ||||
| 適合シリーズ | AF・AN・AZシリーズ | ||||
| ファンユニット | 風量 | 230CMH | 180CMH | ||
| 入力電圧 | AC100V～240V 50/60Hz | ||||
| 消費電力 | 15W | ||||
| ファン形式 | DCターボファン | ||||
| 風量制御 | 電源OFF・0～100% | 定風量式 | |||
| グリル | 材質 | ポリカーボネイト（グレー色） | |||
| 口径 | φ125×4個（KH-125） | φ200×1個（KB-200） | |||
| 方向性 | 360°回転可能 | 固定（旋回流形） | |||
|
開口面積 （1枚あたり） |
6.0%・148.8mm2 | 4.1%・103.5mm2 | |||
- ＜＞内寸法はファン方式（ファンユニット有り）を示す。
- グリル／ファンユニットのご用意も可能です。詳しくは営業担当者にお問い合わせください。
OAフロアヒータ
足元の冷えを防ぎ、ほどよく暖かい快適な環境を創造します。受付や窓口など出入口に近い場所にも適しています。OAフロアヒータは厚さ12mmの取付カバーの中に断熱材とヒータユニットを内蔵し、OAフロア裏面に取り付ける構造です。ヒータユニットは、サーモスタットと温度ヒューズが組み込まれた二重の安全構造です。
- 写真はセンサー付ユニットです。
- OAフロアヒータは電気配線工事共でご用命ください。
| 定格電圧 | AC200V（単相） 50/60Hz |
|---|---|
| 消費電力 | 50W |
| 温度調節 | コントローラーによるON/OFF制御 |
| 安全装置 | 過昇防止器、温度ヒューズによる二重安全装置 |
| 外径寸法（mm） | 350×385×12t |
| 電源 | プラグジョイントコネクタ NP JM P01-3P/NP JM R01-3P |
インナーコンセントパネルUD
UDインナーミニ、インナーコンセントⅡ型・Ⅲ型タイプの取り付けが可能な専用パネルです。現場での切欠工事・パネル補強工事が不要なため、スピーディな工事が可能です。（取付けコンセントの種類によって床高さの制約があります。）
- 受注生産品
- H=70mm以上に適応
スロープ、上がり框
