IBフロア 5000N仕様|OAフロア

5000N仕様スチールパネル製のOAフロアです。上載機器が比較的多いオフィスや通行量の多いエリア、重量物の運搬を行うエリアに最適です。

設置場所

主な特長

5000N仕様のスチールパネル製支持脚タイプのOAフロア

床仕上げ高さH60~300mmに適応します。軽量無機質材を充填したスチールコンポジットパネルと、高さ調整可能でパネルロック機能を持つ耐震型の支持脚(DP脚)で構成されたシステムです。

OAフロア
レイアウト変更

レイアウト変更もフレキシブルに対応可能

床パネルと支持脚を連結させるロックリングは、専用治具で簡単に脱着できます。精度の良いスチールパネルなので、レイアウト変更後に元の位置に戻らなくても問題ありません。またパーテーションを直接パネルに固定することも可能です。

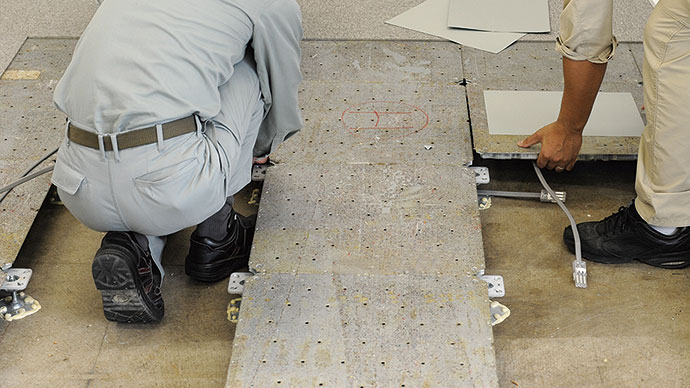

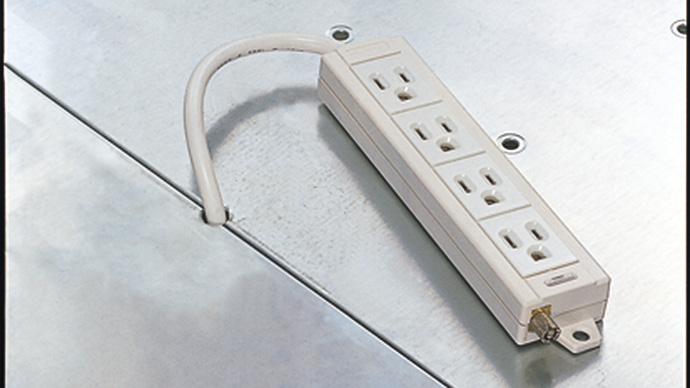

ケーブル引き出し

ケーブルの引き出しも思い通り

すべてのスチール床パネルの2辺にφ12mm相当(半円)のケーブル取り出し口を備えており、思い通りの位置からケーブルを引き出せます。また開口パネル(オプション)の開口部を向き合わせたり、インナーコンセントパネル(オプション)に入れ替えることで、設備機器の設置も可能です。

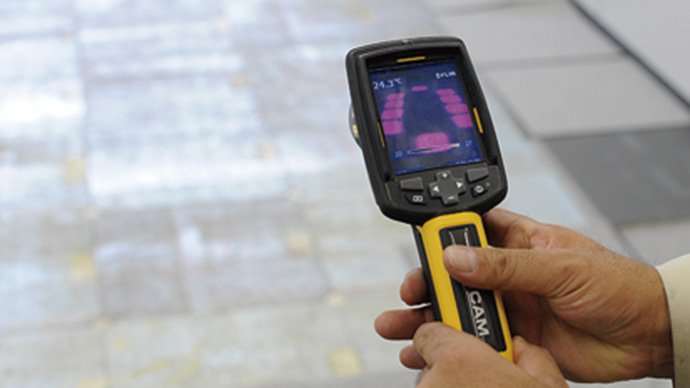

OAフロアヒータ取付後に表面温度を確認している様子

オフィス空間をもっと快適に

オフィス空間を快適にする、床空調パネルやヒータ付きパネルなどのアイテムがあります。

(社)公共建築協会評価品

(社)公共建築協会の建築材料・設備材料等品質性能評価事業において、品質・性能が確保されているフリーアクセスフロアーとして評価されたものです。

ウイスカフリー

ウイスカとは電気亜鉛めっき部品から発生する導電性のヒゲ状結晶で、コンピュータに悪影響を及ぼすと言われています。IBフロア 5000N仕様はウイスカを発生させる電気亜鉛めっき部品を使用していません。

よくある質問

  • Q
    5000N仕様とは、パネル1枚あたりの耐荷重ですか?それともm2あたりですか?
    A
    パネル1枚あたりの耐荷重です。
  • Q
    パネルと支持脚を含むシステム重量を教えてください。
    A
    約37.7〜40.2kg/m2です。
ラインナップ

パネル

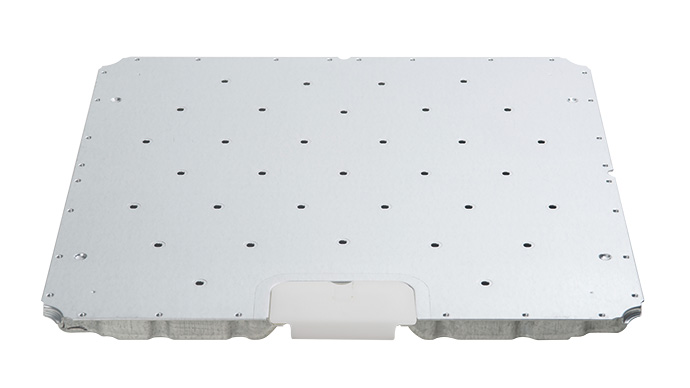

AZ5000パネル

軽量無機質材充填のスチールコンポジットパネル(標準パネル)

  • 開口パネル、IB開口カバーはオプション品です。
  • パネルサイズ

    500×500×28(mm)

  • 適応床高さ

    H60〜300(mm)

  • パネル重量

    約9.2kg/枚

AZ5000パネル

支持脚

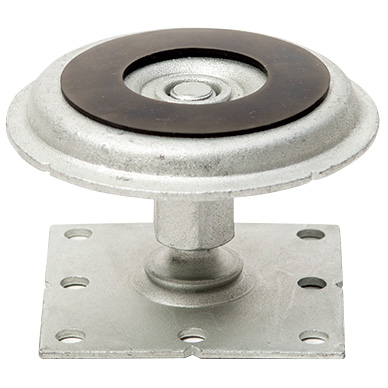

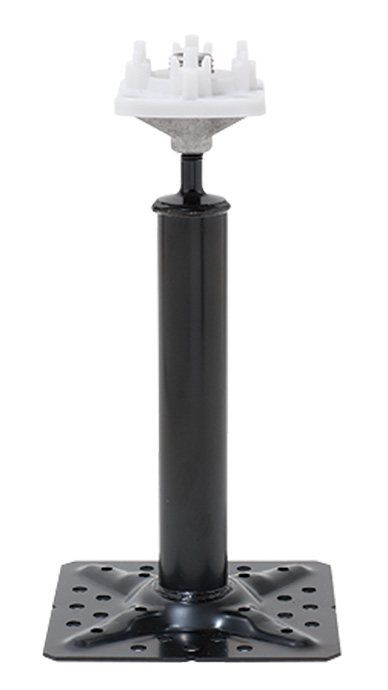

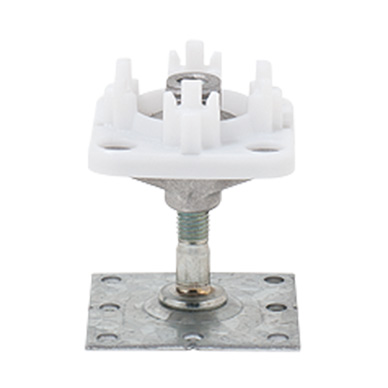

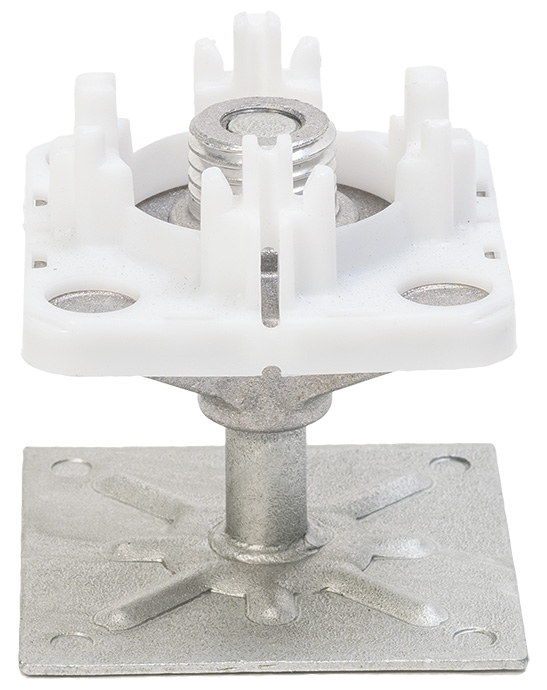

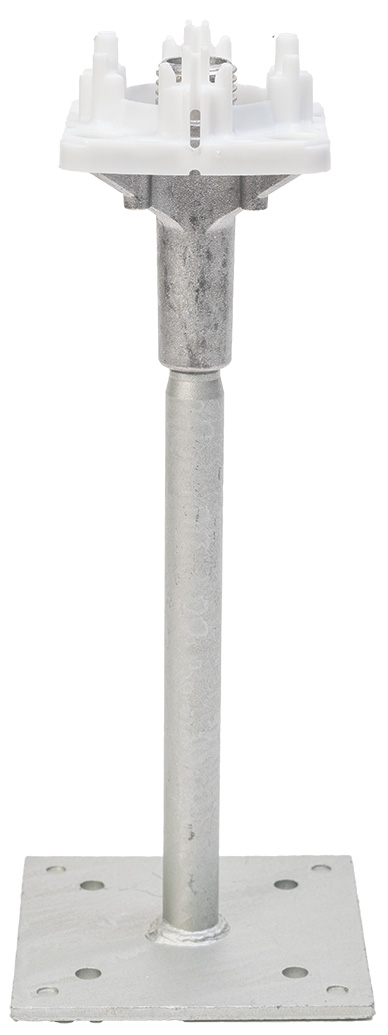

DP脚は高さ調節可能でパネルロック機能をもつ耐震型です。

DP脚

DP脚

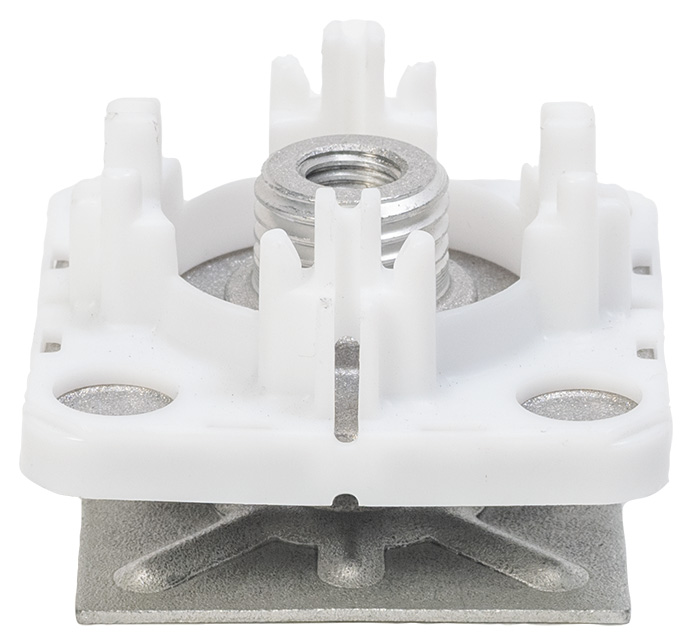

低床用

DP脚

DP脚

DP脚

DP脚

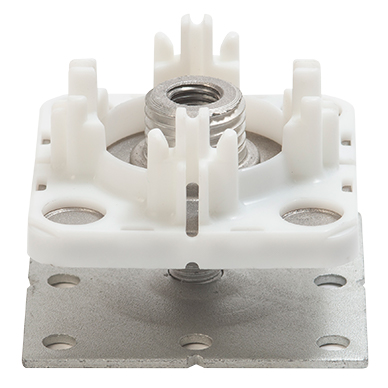

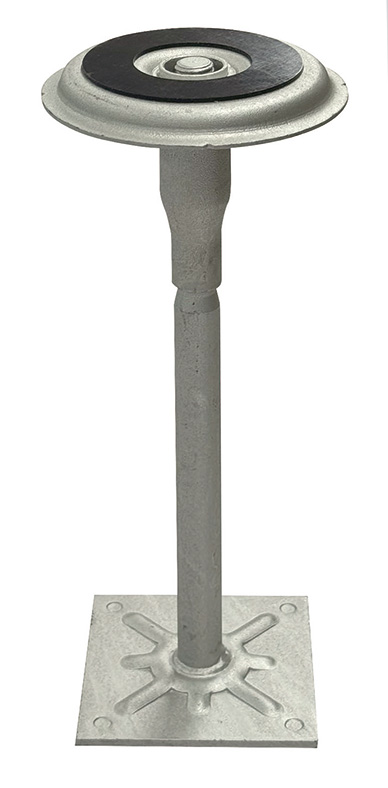

LB脚

LB脚

端部用

BB脚

BB脚

端部用

パーツ

  • セキュリティロック対応タイプもあります。

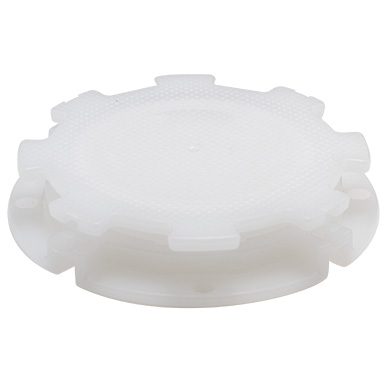

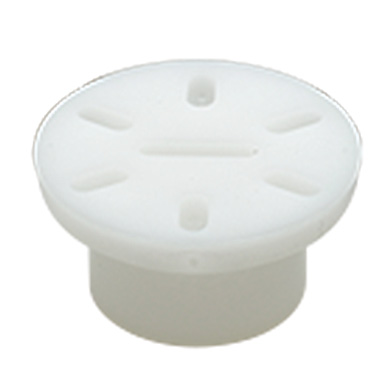

ロックリング

ロックリング

続きを見る
機能・性能

構法

パネル構法 支柱分離型 パネル・支柱連結タイプ(耐震型)

システム性能

システム重量(kg/m²) 約37.7~40.2
最弱部集中荷重(加圧板φ50) 5000N(約500kgf)たわみ5.0mm以内
残留変形3.0mm以内
耐震性能 JIS A 1450振動試験
積載荷重350kg/m² 1.0Gクリア
続きを見る
仕様・詳細

材質

AZ5000パネル/溶融亜鉛メッキ鋼板(軽量無機質材充填)

適応床高さ、配線空間

AZ5000-DP

適応床高さ 60 70 80 100 120 150 200 250 300
調整範囲 +16
-0
±8 +20
-8
±15
配線空間 25 35 45 65 85 115 165 215 265
  • 適応床高さH寸法は、タイルカーペットの厚さ7mmを含みます。
  • H=310以上は弊社営業窓口へご相談ください。
続きを見る
オプション

開口パネル、IB開口カバー

AZ5000-DPの開口パネルとIB開口カバーはオプションです。必要に応じて選択してください。

開口パネル
  • IB開口カバーの配線取り出し方法

    φ15mm以下のケーブルは、IB開口カバーの通線フタを折ることにより簡単に配線することができます。

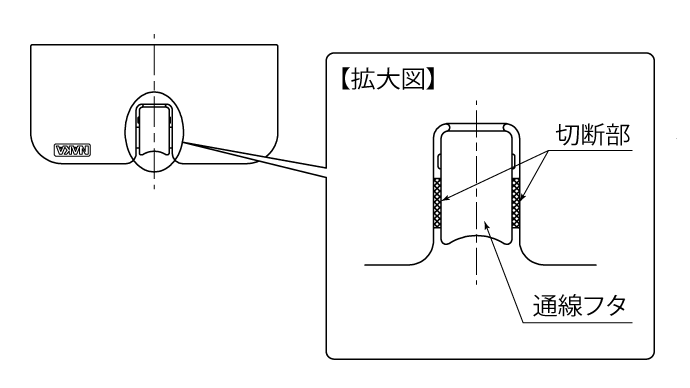

IB開口カバーの配線取り出し1

1.

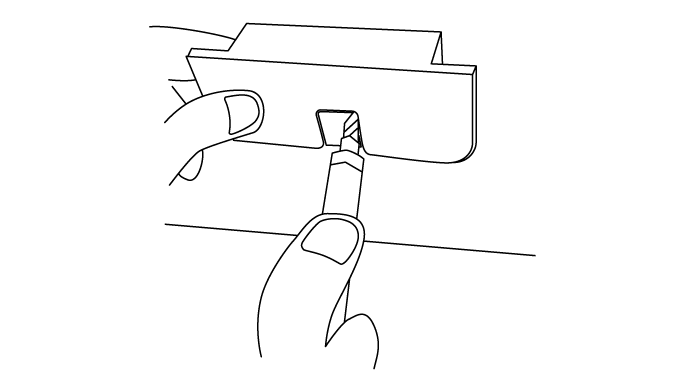

通線フタの両側の繋ぎ部をカッターナイフで切断します。カッターナイフは、内側から外側に向けてゆっくりと真っ直ぐに切り下してください。

IB開口カバーの配線取り出し2

【注意】

持ち上げながらの切断は不安定になりケガをする恐れがあります。必ずテーブルの上等に置いて、切断するようにしてください。

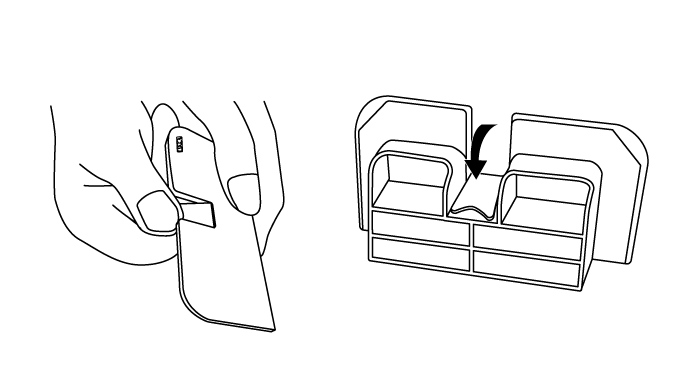

IB開口カバーの配線取り出し3

3.

通線フタを下側に折り曲げ、パチンと音がするまで押し込み収納します。

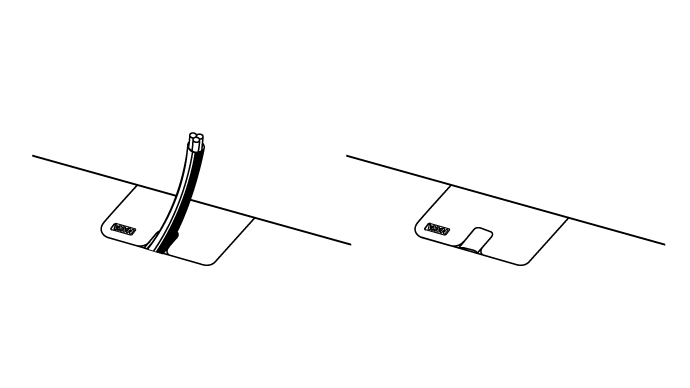

IB開口カバーの配線取り出し4

4.

配線を取り出し、IB開口カバーをパネルに取り付けます。配線を通す必要がなくなった際は、収納した通線フタを元の位置に戻してください。

床空調パネル

OAフロアの床下に空気を送風し、パネルの開口から室内に吹出し居住域を効果的に空調するための専用パネルです。(受注生産品)

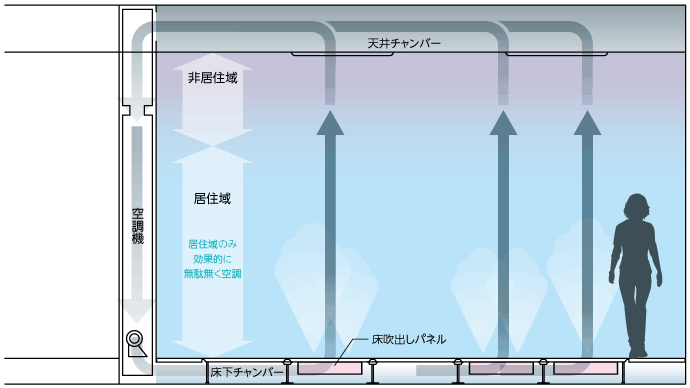

システム概念図

空調機から床下チャンバーに送風された空気が、床吹出しパネルを介して居住域に吹き出し、効率的に空調します。その後、天井に設けられた吸込口から、天井チャンバーを経由し空調機に戻ります。

空調システム

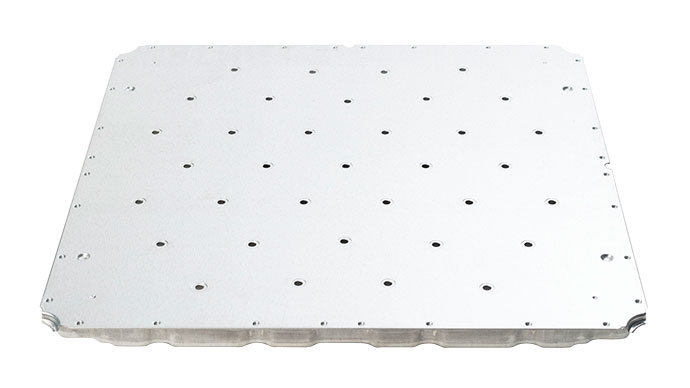

PFパネル

中空の多孔式床パネルから、空調機の圧力で空調空気を出す、プレッシャー方式のパネル。ドラフト感が少ないのが特長です。また湿気のたまりやすい床下換気用としても使用できます。

  • 仕上げ材は透過性のあるタイルカーペットを別途ご用命ください。
  • カバーは鋼製塞ぎ板が標準になります。
PFパネル
パネルサイズ 500×500×23.0(パネル単体)
材質および表面処理 溶融亜鉛めっき鋼板
パネル重量 約5.5kg
開口率(1枚あたり) 6%
適応床高さ H70~300mm
仕上げ材 透過性タイルカーペット(別途)
適合OAフロア AF・AN・AZシリーズ
耐荷重性能 3000N仕様

床吹出しパネル

快適なオフィス空間が求められている中で、注目されている床下空調に対応します。パーソナル用とアンビエント用をご用意しています。

パーソナル用

主にオフィス等で使用し、ワーカーに最適な風速と気流の広がりをもつようにグリルを配置出来ます。
パーソナル用は、操作用スイッチにより電源のON・OFF、風量調節用ツマミにより風量をコントロールできます。

パーソナル床吹き出しパネル

パーソナル用(グリルφ125用)

アンビエント用

主に会議室やホール、通路等の共用エリアで使用します。

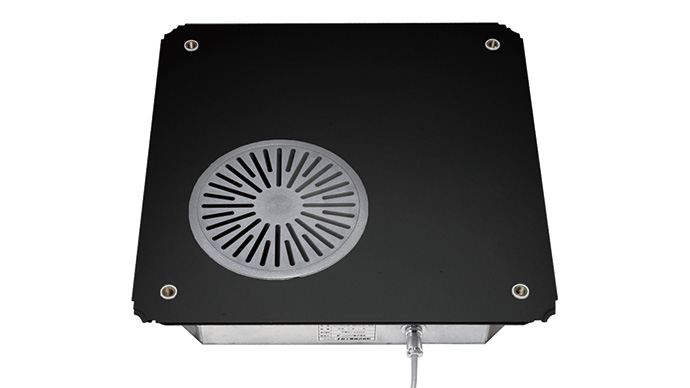

アンビエント床吹き出しパネル

アンビエント用(グリルφ200用)

床吹き出しパネル製品仕様
機種 パーソナル用 アンビエント用
PL PH AL AH
パネル
材質 鋼板カチオン電着塗装(黒色)
サイズ 500×500mm
重量

8.0kg

<約13.2kg>

8.5kg

<約14.2kg>

8.0kg

<約13.2kg>

約8.5kg

<約14.2kg>

耐荷重 3000N 5000N 3000N 5000N
適応床高 H100mm以上<H150mm以上>
適合シリーズ AF・AN・AZシリーズ
ファンユニット 風量 230CMH 180CMH
入力電圧 AC100V~240V 50/60Hz
消費電力 15W
ファン形式 DCターボファン
風量制御 電源OFF・0~100% 定風量式
グリル 材質 ポリカーボネイト(グレー色)
口径 φ125×4個(KH-125) φ200×1個(KB-200)
方向性 360°回転可能 固定(旋回流形)

開口面積

(1枚あたり)

6.0%・148.8mm2 4.1%・103.5mm2
  • <>内寸法はファン方式(ファンユニット有り)を示す。
  • グリル/ファンユニットのご用意も可能です。詳しくは営業担当者にお問い合わせください。

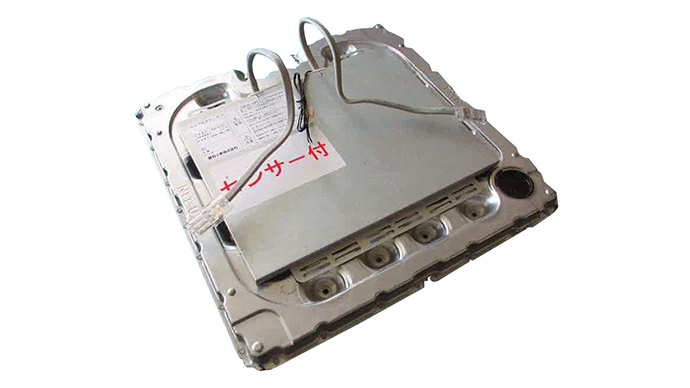

OAフロアヒータ

足元の冷えを防ぎ、ほどよく暖かい快適な環境を創造します。受付や窓口など出入口に近い場所にも適しています。OAフロアヒータは厚さ12mmの取付カバーの中に断熱材とヒータユニットを内蔵し、OAフロア裏面に取り付ける構造です。ヒータユニットは、サーモスタットと温度ヒューズが組み込まれた二重の安全構造です。

  • 写真はセンサー付ユニットです。
  • OAフロアヒータは電気配線工事共でご用命ください。
OAフロアヒータ
定格電圧 AC200V(単相) 50/60Hz
消費電力 50W
温度調節 コントローラーによるON/OFF制御
安全装置 過昇防止器、温度ヒューズによる二重安全装置
外径寸法(mm) 350×385×12t
電源 プラグジョイントコネクタ
NP JM P01-3P/NP JM R01-3P

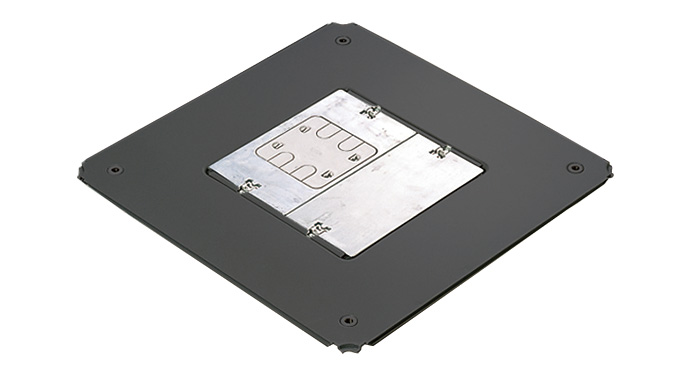

インナーコンセントパネルUD

UDインナーミニ、インナーコンセントⅡ型・Ⅲ型タイプの取り付けが可能な専用パネルです。現場での切欠工事・パネル補強工事が不要なため、スピーディな工事が可能です。(取付けコンセントの種類によって床高さの制約があります。)

  • 受注生産品
  • H=70mm以上に適応
インナーコンセントパネルUD

スロープ、上がり框
