UDエスケープWith|降下型避難機器

UDエスケープをさらに進化させた、車いすに乗ったままでも避難できる画期的な避難機器。【受注生産品】

設置場所

主な特長

マンション等で火災が起こったり水害などで建物を離れなければならなくなった場合、車いすの方はこれまで避難器具を使用することができませんでした。このUDエスケープWithなら単独でも車いすに乗ったまま垂直避難することができ、エレベーターが使えない状況でもスムーズな避難ができます。また、車いす利用者に限らず介助を必要とする高齢者や子ども、怪我している方とともに階下へ下りることもできます。

  • 「UDエスケープ」「With」はナカ工業株式会社の登録商標です。
  • 日本国内の設置に限る。

本製品はエレベーターではありませんのでご注意ください

UDエスケープWithは避難することを目的に開発したものです。上階から下階へ降下する為のものであり、ホームエレベーターのように人や荷物を乗せて上昇するものではありません。

令和5年度消防庁長官表彰 受賞

大阪府堺市のクリニックに設置した「UDエスケープWith」が、車椅子利用者の単独避難や停電時における利用を可能とした降下型避難機器の開発を行い消防防災技術の高度化の推進に寄与した功績として「令和5年度優良消防用設備等表彰」を受賞しました。

令和5年度消防庁長官表彰
機能・性能

使い方

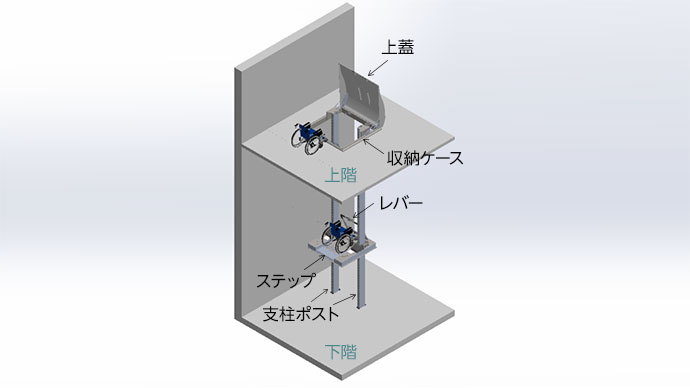

UDエスケープWithの使い方

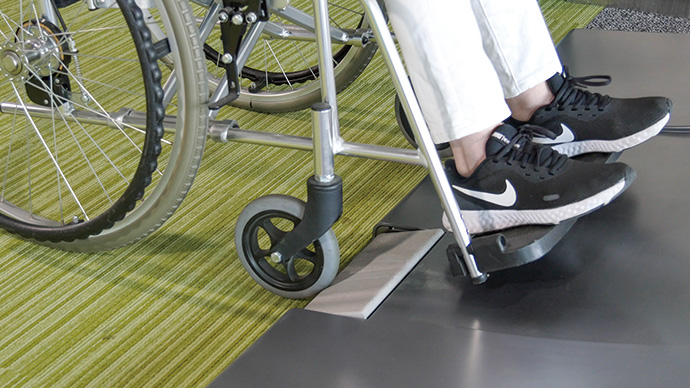

車いすの前輪を使用し、2つのロックを同時に押して上蓋を開きます。

UDエスケープWithの使い方

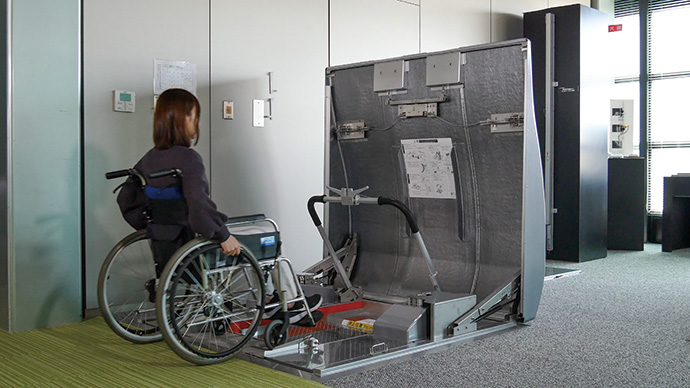

車いすに乗ったまま停止線まで進み、車輪をロックします。

UDエスケープWithの使い方

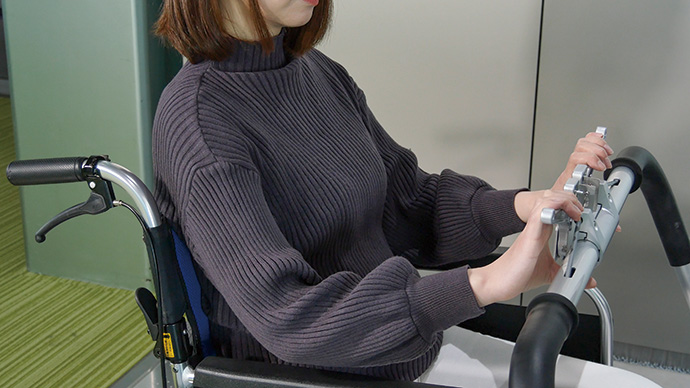

左右どちらかのレバーを握るとロック解除され、降下を開始します。

UDエスケープWithの使い方

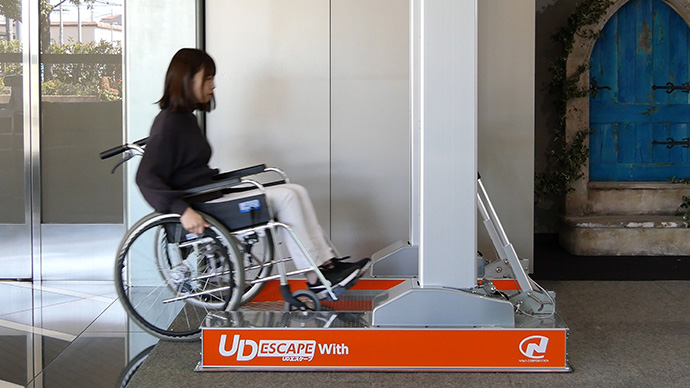

階下に着いたら車輪のロックを解除し、後進して本体から降ります。

続きを見る
仕様・詳細

規格・価格

タイプ 適応階高h 価格/台
3.0mタイプ 2,750≦h≦3,000 7,214,000円
3.5mタイプ 3,000≦h≦3,500 7,361,000円
4.0mタイプ 3,500≦h≦4,000 7,361,000円
4.5mタイプ 4,000≦h≦4,500 7,508,000円
5.0mタイプ 4,500≦h≦5,000 7,508,000円
5.5mタイプ 5,000≦h≦5,500 7,665,000円
6.0mタイプ 5,500≦h≦6,000 7,665,000円
  • ケースの設置(打設等)は別途工事です。
  • 施工費、搬入費、揚重費は別途見積となります。
  • 昇降機本体、鍵、ポスト、部品はチャーター便となります。
  • 価格は消費税を含んでいません。
  • 価格は2024年4月現在のものです。仕様・価格等は予告なく変更することがありますので予めご了承ください。
続きを見る
導入・設置

設置について(重要)

UDエスケープWithは2022年10月、日本消防検定協会から降下型避難機器(UDW)の特定機器評価を取得し、評価基準に適合していると認められています。(特評第282号・283号)
また消防法施工規則第26条に規定する避難のための器具に該当するものとして取り扱っても差し支えないとの通知(消防予第108号 令和6年3月1日)が総務省消防庁予防課より発行されております。なお、消防法施行令第32条の「基準の特例」での設置を消防署より指導される場合もありますので、設置に当たっては所轄の消防署にご相談ください。

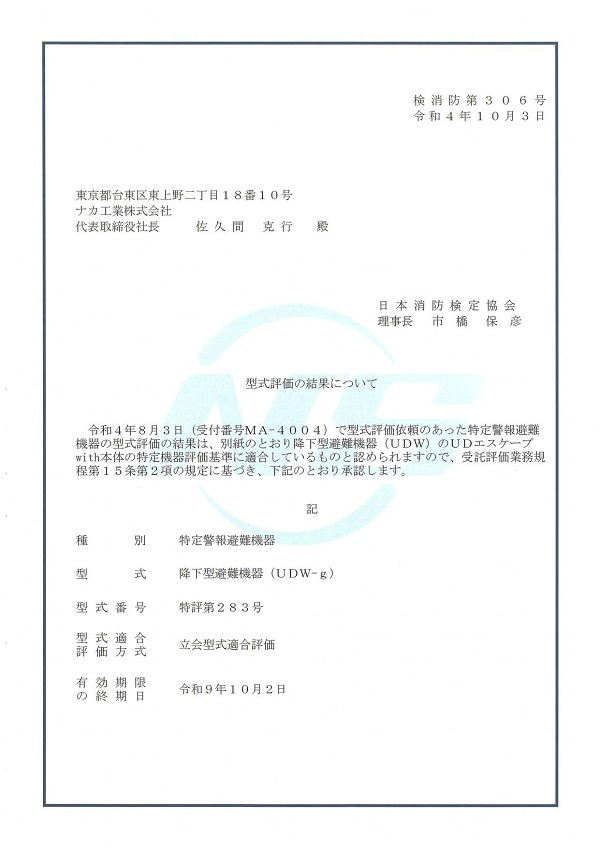

特定機器評価

特定機器評価
特定機器評価

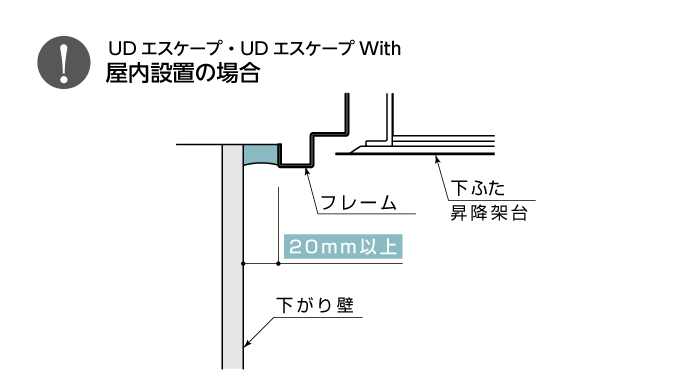

屋内設置の場合

屋内設置で下がり壁を設置する場合、空気が流通するよう、フレーム端から20mm以上のクリアランスを確保してください。
詳細は営業担当者までお問い合わせください。

屋内設置の場合

設置プラン

UDエスケープWithは大型の降下型避難機器です。屋外バルコニーの設置が難しい場合は、アトリウム内やペデストリアンデッキ等に設置できます。新築設計の段階で専用バルコニー等への設置もご検討いただけます。

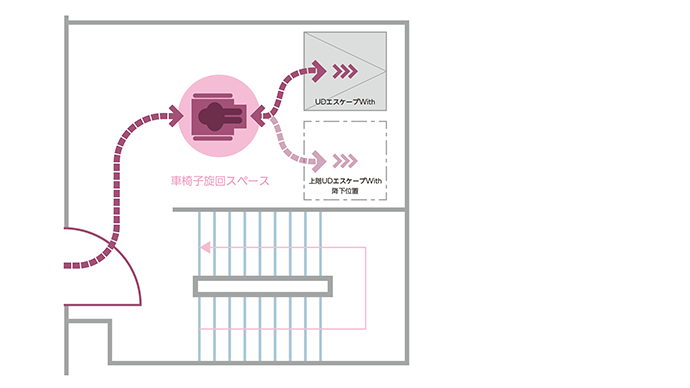

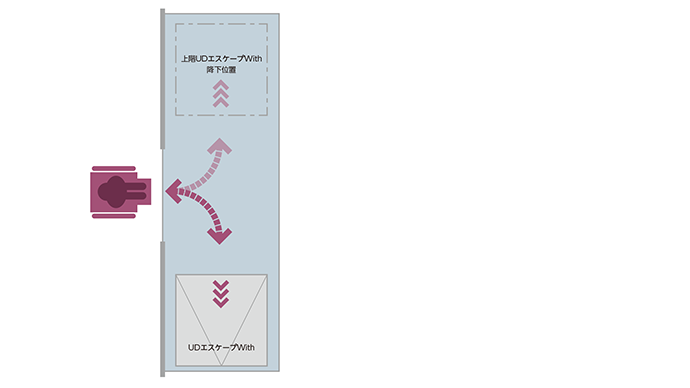

車いす対応型階段室併設の例

車いす対応型階段室併設の例

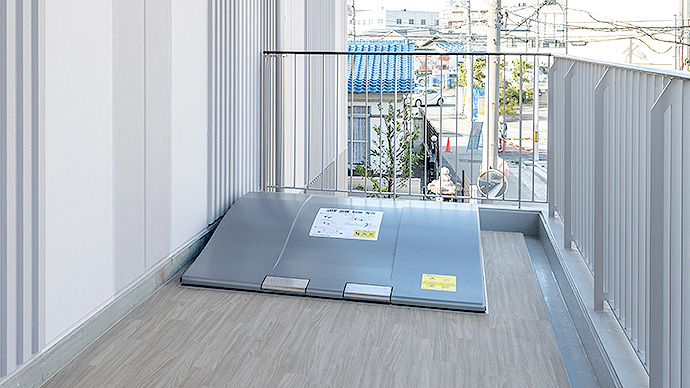

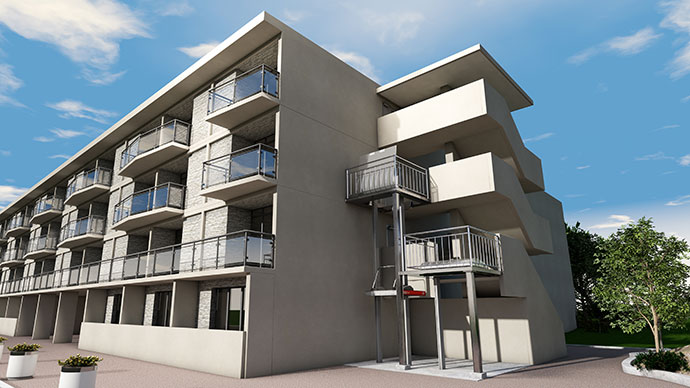

車いす対応バルコニーの例

車いす対応バルコニーの例

よくある質問

  • Q
    車いす単独で避難できますか?また介助者が同乗することもできますか?
    A
    はい、どちらも可能です。
  • Q
    降りるスピードは変化しますか?
    A
    降下開始時から緩降装置が働き、一定のスピードで降りる事ができます。ただし、体重差や車いすの重量により若干スピードは異なります。
  • Q
    エレベーターのように人が乗って上がれますか?
    A
    停電時でも使用できるように、電力やモーターを使用していない為、上階へは行けません。
  • Q
    たとえば5階から1階まで一気に降りられないの?
    A
    基本的に各階設置になります。ただし6m以内であれば設置は可能です。その場合、途中階は開口のみとなるので、安全対策が必要です。
  • Q
    停電したらどうなりますか?
    A
    火災による電力の供給が遮断されている状態でも、問題なく使用する事ができます。
  • Q
    降下中に止めることは出来ますか?
    A
    スムーズな避難と、安全対策を考慮し、途中停止はできません。
  • Q
    サビが心配です。
    A
    耐食性の高い金属で構成されていますが、設置環境により表面にサビが発生する場合があります。ただし機能には問題とならない様、対策してあります。
  • Q
    メンテナンスなどアフターケアはどうするの?
    A
    点検義務はありませんが、現在の避難はしごと同様に、消設備士による設備点検を行う事を推奨しています。
  • Q
    消防の認定は取得されていますか?
    A
    UDエスケープWithは2022年10月、日本消防検定協会から降下型避難機器(UDW)の特定機器評価を取得し、評価基準に適合していると認められています。(特評第282号・283号)また消防法施工規則第26条に規定する避難のための器具に該当するものとして取り扱っても差し支えないとの通知(消防予第108号 令和6年3月1日)が総務省消防庁予防課より発行されております。なお、消防法施行令第32条の「基準の特例」での設置を消防署より指導される場合もありますので、設置に当たっては所轄の消防署にご相談ください。
