手すり照明【樹脂】

定評のあるアルミ芯材の樹脂手すりに、縦型のLEDユニットを組み込みました。樹脂手すりならではの豊富なカラーバリエーションとコストパフォーマンスが魅力の手すり照明です。【抗ウイルス・抗菌】（抗ウイルス効果は室内用のみ）

設置場所

CADデータ

カタログ

取扱説明書

オンラインショップ

主な特長

樹脂手すりにLED照明をプラス

照明が必要な場所を的確にライトアップしてくれます。室内用手すりはもちろん、屋外用手すりに組み込めば屋外での使用も可能で、眩しすぎず目にやさしい間接照明として活用できます。

抗菌効果あり
抗ウイルス効果あり（室内用のみ）

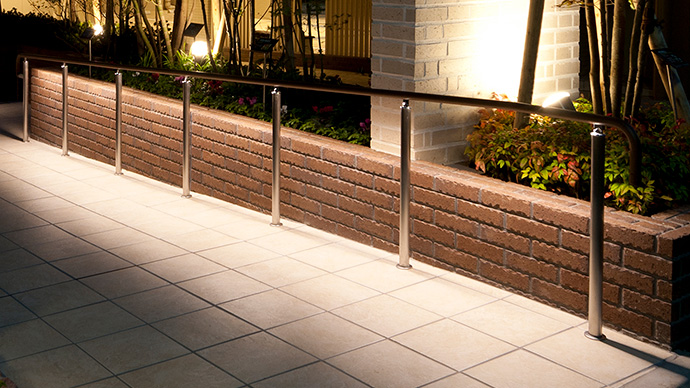

室内・屋外どちらも対応可能

ラインナップ

手すり本体
LEDカラーバリエーション
LEDユニット
パーツ

手すり本体

手すり本体のカラーおよび仕様については、室内用もしくは屋外用樹脂手すりのページをご参照ください。

LEDカラーバリエーション

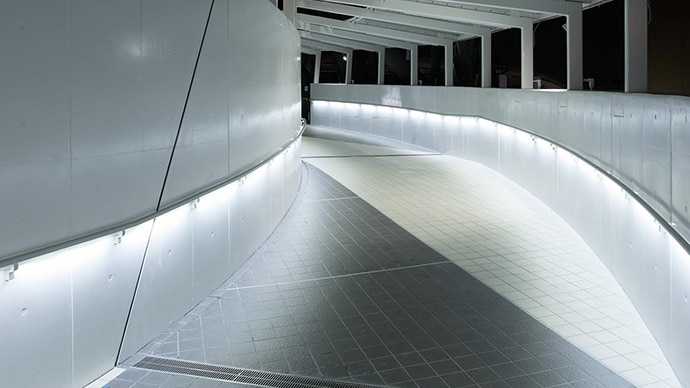

白色

色温度4200K

電球色

色温度2700K、3000K（▲写真は2700K）

この他の光源色については別途ご相談ください。
LEDはその特性上、ロットにより色のバラつきが出る場合があります。また、お客様のパソコンおよびスマートフォン等のディスプレイ仕様により、現物と見え方が大きく異なる場合がございます。予めご了承ください。

LEDユニット

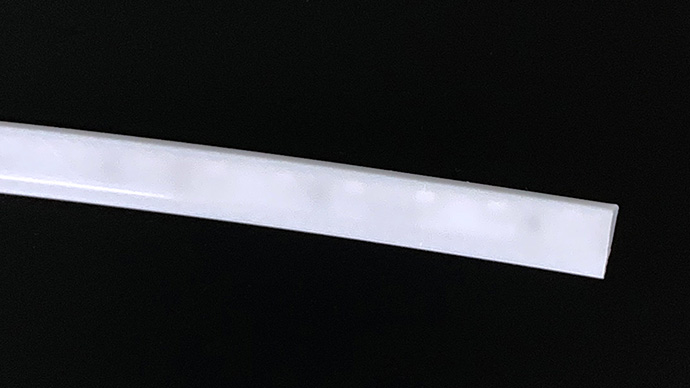

乳半チューブ

（クリアチューブ）

LEDユニットのチューブは乳半チューブが標準となります。クリアチューブも選択できますが、壁面への反射光が不規則になる場合があるため、壁面の無い場所（柵や支柱）への取り付けやより明るさを求める場合にご採用ください。

パーツ

ブラケット

AFN-55-ST/AFN-65-ST/AFN-75-ST

カラー／グレー、ホワイト、木目調各色

材質／アルミ押出形材、樹脂成形品

AES-55-ST/AES-75-ST

材質／アルミ押出形材

TS-65-ST

材質／アルミ押出形材、樹脂成形品

T-533専用

ブラケットピッチは@1,000mm以内（ただしO-40は@1,200mm以内）となります。

支柱

φ42.7

支柱ピッチは@1,000mm以内（ただしO-40は@1,200mm以内）となります。

エンドキャップ

RAエンド

O-34、O-40用

VAエンド

D-432用

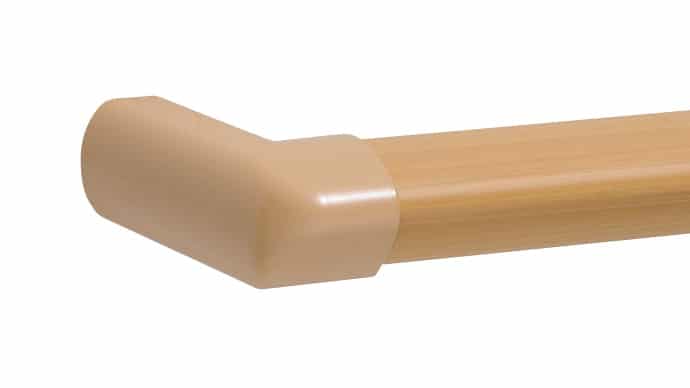

VAエンド

T-533用

続きを見る

仕様・価格

型番
LEDユニット仕様

型番

型番	手すり径	手すりカラー
O-34Vsl-S	φ34mm	室内用プレーン色
O-40Vsl-S	φ40mm
D-432Vsl-S	40×32mm
T-533Vsl-S	50×33mm
O-34VSsl-S	φ34mm	室内用ビビッド色
O-34Msl-S	φ34mm	室内用木目調色
O-40Msl-S	φ40mm
D-432Msl-S	40×32mm
T-533Msl-S	50×33mm
O-34Gsl-S	φ34mm	屋外用プレーン色
O-40Gsl-S	φ40mm
D-432Gsl-S	40×32mm
O-34GMsl-S	φ34mm	屋外用木目調色
O-40GMsl-S	φ40mm
D-432GMsl-S	40×32mm

LEDユニット仕様

LEDユニット入力電圧	DC24V
LEDユニット本体材質	軟質アクリル樹脂（乳半チューブ※1）
LEDユニット光束	252lm/m(2700K クリアチューブの場合)
LEDユニット素子ピッチ	10mm
LEDユニット消費電力	3.9w／m
LEDユニット色温度（標準色）	2700K、3000K、4200K ※2
使用環境	屋内・屋外 ※3

LEDユニットのチューブはクリアチューブを選択することもできます。クリアチューブは壁面への反射光が不規則になる場合があるため、壁面の無い場所（柵や支柱）への取り付けやより明るさを求める場合にご使用ください。
その他の光源色については別途ご相談ください。
常時水のかかるところや、水中では使用できません。＜防水性能：IPX5相当（社内試験）＞

続きを見る

オプション

サーカディアン照明への応用例

人間の生体リズムに合わせて、一日の光環境をトータルにコントロールする「サーカディアン照明」に応用した例です。廊下天井の間接照明が、午前中は色温度の高い白色系で午後になるとだんだん色温度が下がっていくと同時に減光。夜間になると手すり照明が徐々に明るくなり、さらに消灯後は手すり照明のみとなります。

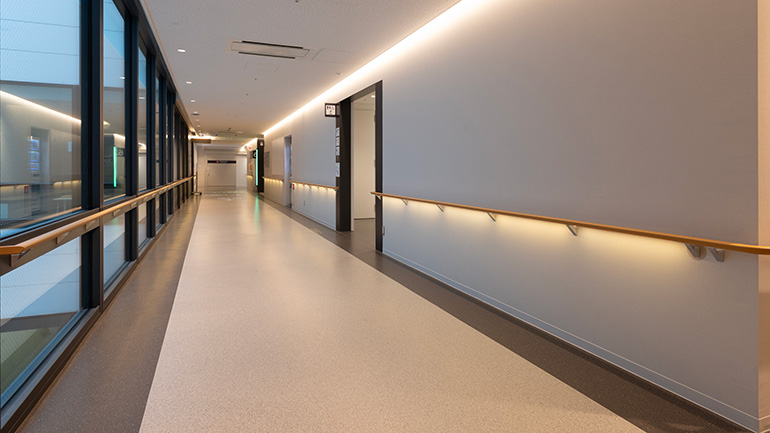

北海道札幌市病院室内廊下

続きを見る

導入・設置

DC電源
調光器
調光システム概要

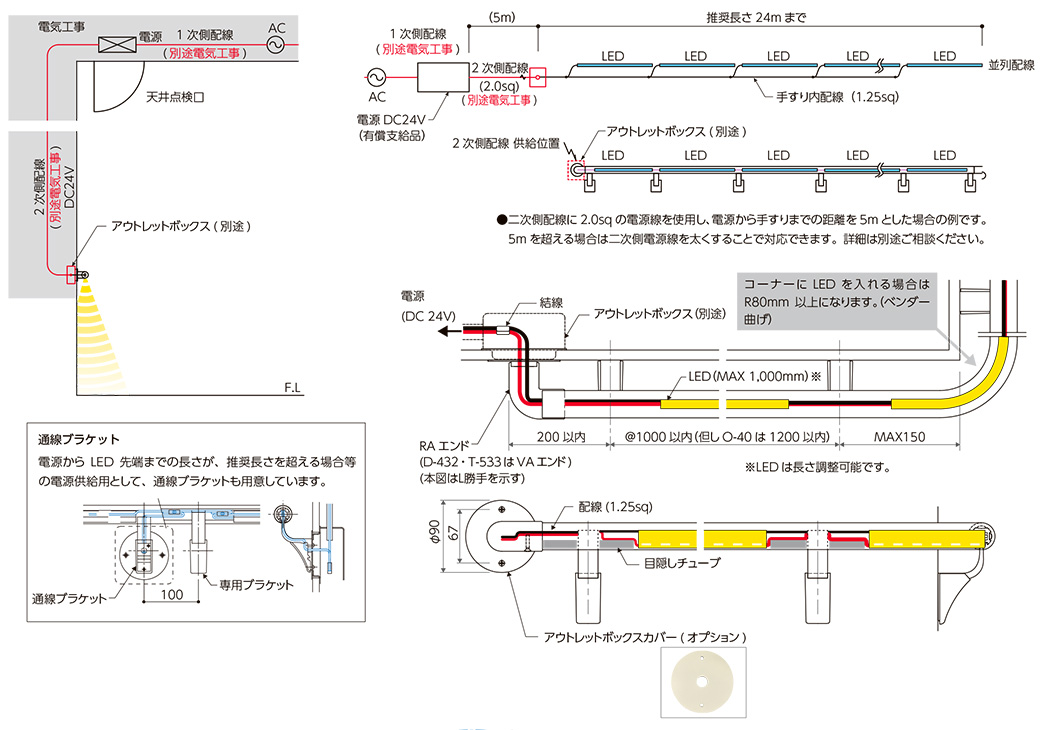

配線系統（例）

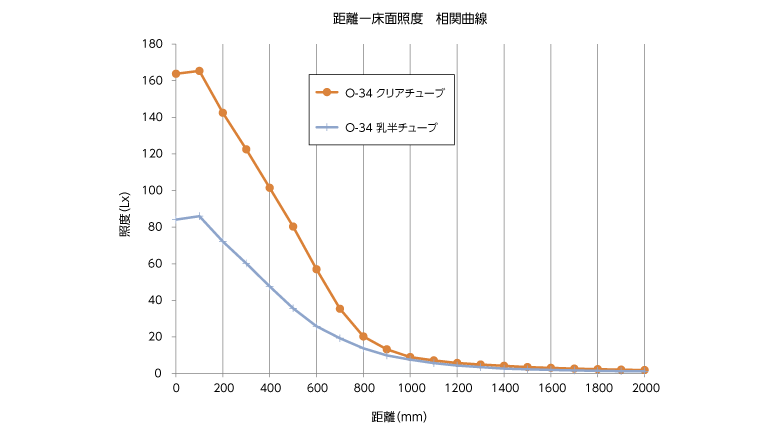

IESデータ

DC電源

室内用電源　24V仕様　PSE規格適合

容量		30W	75W	145W
室内用 DC24V
	サイズ	W35×H38×D250	W50×H52×D258.6	W63×H55×D222
	型番	LPSOL-030	LPSOL-075	LPSOL-145
	取扱説明書	取扱説明書
	仕様書	仕様書	仕様書	仕様書
	定格入力	DC24V　1.3A	DC24V　3.1A	DC24V　6.1A
	備考	定格　AC100～242V、電気用品安全法（PSE）適合電源に接続する負荷（消費電力）は呼称W数の70%以下としてください。

屋外用電源　24V仕様　PSE規格適合

容量		15W	60W	150W
屋外用 DC24V
	サイズ	W40×H130×D25	W96×H160×D48.5	W96×H200×D48.5
	型番	K58-015-C024-203	K58-060-C024-001	K58-115-C024-201
	取扱説明書	取扱説明書	取扱説明書	取扱説明書
	仕様書	仕様書	仕様書	仕様書
	定格入力	DC24V　0.11A	DC24V　2.5A	DC24V　6.25A
	備考	定格　AC100V/200V、電気用品安全法（PSE）適合、防水防塵規格IP66 接続する負荷（LEDの消費電力）は呼称出力（W）までフルに使えます。（ディレーティング不要）屋外で使用する場合は、容積を充分とった防水防塵ボックス内への収納をおすすめします。

調光器

名称	PWMライトコントローラー	PWM調光ドライバー	10ステップコントローラー
型番	LLC-PLC-A	LLC-PWM5A-LP1	LLC-PSC5A
サイズ	W70×H120×D39.3	W103.9×H55.6×D24	W66×H110×D25
取扱説明書	取扱説明書	取扱説明書	取扱説明書
仕様書	仕様書	仕様書	仕様書
定格	12/24V MAX 5A 12V：MAX 60W、24V：MAX 120W		12/24V MAX 5.1A
