手すり照明【木製】

使えば使うほど味わいの出る木製手すりを使用した手すり照明です。室内専用。【受注生産品】

設置場所

主な特長

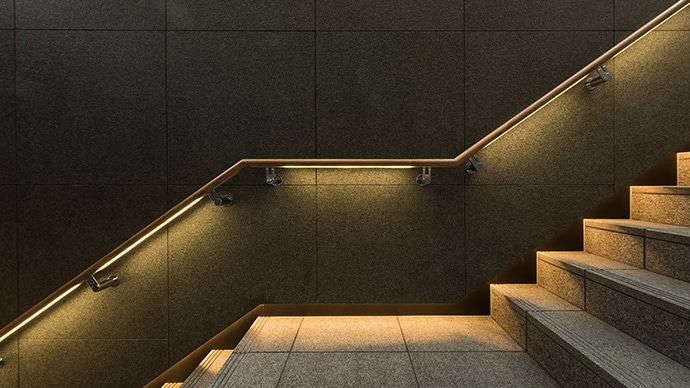

木製手すりにLED照明をプラス

木製手すりにLED照明をプラスし、ワンランク上の空間演出をご提案します。手触りのよい天然木の手すりとやわらかい光の間接照明で、高級感のある廊下や階段にしてみませんか。この製品は室内専用です。

  • 階段は直線部のみの手すりとなります。端部はエンドキャップ納まりのみ。曲げには対応できませんのでご注意ください。
木製手すり照明

よくある質問

  • Q
    LED照明の寿命はどれくらいですか?
    A
    電気用品安全法では照明器具等の電気絶縁物の寿命を40,000時間としていますが、照明器具の寿命は環境により左右されるため一律に40,000時間とは言えません。長期間経過すると、外観に異常がなくても、内部の絶縁物の経年劣化など(熱劣化など)により絶縁性能が低下し、まれに「発煙、発火、感電」等の原因になることもあります。照明器具の点検・交換時期の目安は8年から10年をおすすめしています。(一般社団法人日本照明工業会HPより)長期間使用していると照度の低下・チラツキ・不点灯などの不具合が発生する可能性があります。
  • Q
    木製手すり照明の設置から10年が経過しました。交換が必要な部分を教えてください。
    A
    通常はLEDのみの交換となります。なお古い仕様の製品の場合、電圧仕様の変更により電源ユニットの交換が必要になる場合があります。交換にあたり現場調査が必要となりますので、最寄りの当社支店・営業所へお問い合わせください。
ラインナップ

手すり本体

手すり本体のカラーおよび仕様については、木製手すりのページをご参照ください。

LEDの種類

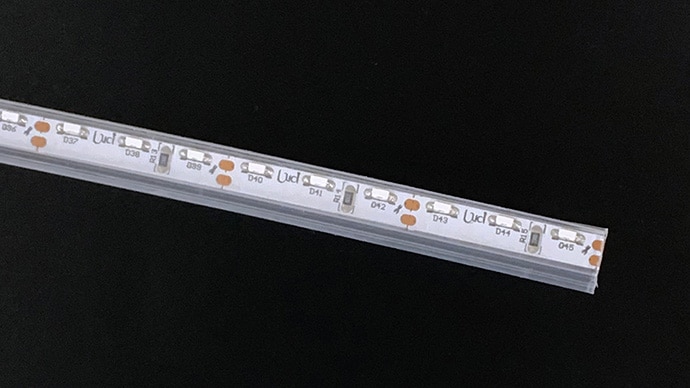

クリアチューブ

クリアチューブ

LEDカラーバリエーション

白色

白色

色温度4200K

電球色

電球色

色温度2700K、3000K(▲写真は2700K)

  • この他の色温度については別途ご相談ください。
  • LEDはその特性上、ロットにより色のバラつきが出る場合があります。また、お客様のパソコンおよびスマートフォン等のディスプレイ仕様により、現物と見え方が大きく異なる場合がございます。予めご了承ください。

LEDカバー

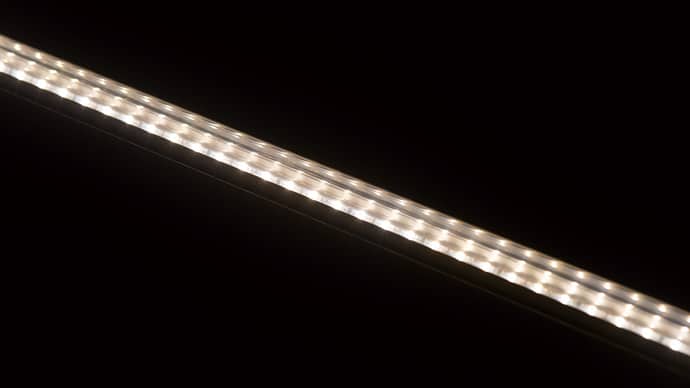

クリアカバー

LEDクリアカバー

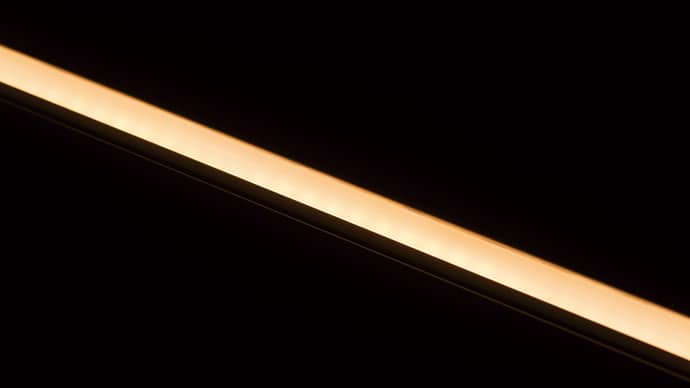

拡散カバー

LED拡散カバー

  • 拡散カバーを使用すると、LEDの粒々感は低減しますが、床面照度はクリアカバーの1/2~1/3程度になります。

パーツ

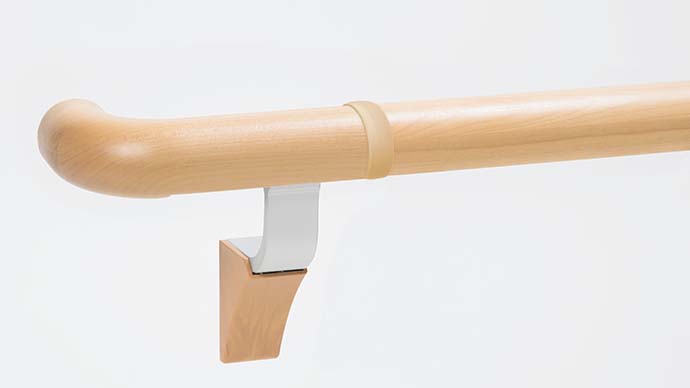

ブラケット

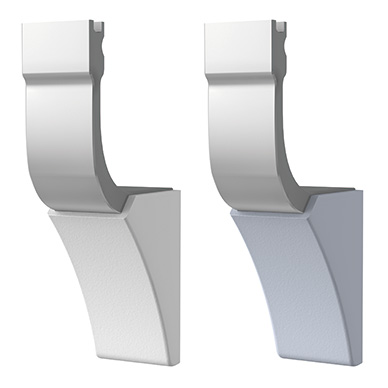

AFNブラケット

AFN-55

カラー/グレー、ホワイト、木目調各色

材質/アルミ押出形材、樹脂成形品

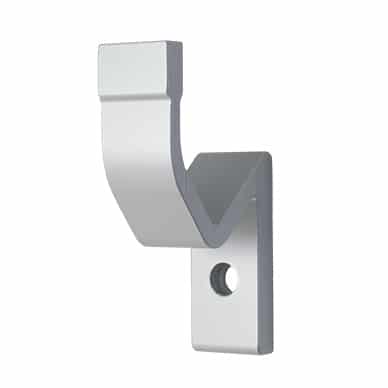

AESブラケット

AES-55

材質/アルミ押出形材

  • ブラケットピッチは@800mm以内になります。

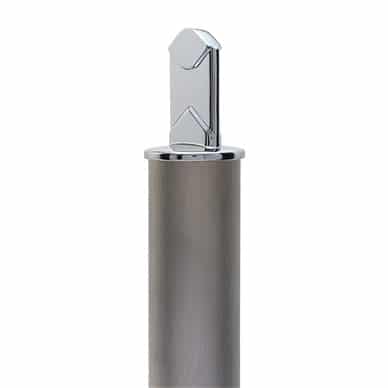

支柱

支柱

φ42.7

続きを見る
仕様・詳細

型番

  型番 手すり径
φ35 NWS-C-O35-S φ35mm

LEDユニット仕様

LEDユニット入力電圧 DC24V
LEDユニット本体材質 軟質アクリル樹脂(クリアチューブ)
LEDユニット光束 252lm/m(2700K)
LEDユニット素子ピッチ 10mm
消費電力 4.2w/m
LEDユニット色温度(標準色) 2700K、3000K、4200K ※1
  • その他の色温度については別途ご相談ください。
続きを見る
導入・設置

DC電源

室内用電源 24V仕様 PSE規格適合

容量 30W 75W 145W
室内用
DC24V
  電源 電源 電源
サイズ W35×H38×D250 W50×H52×D258.6 W63×H55×D222
型番 LPSOL-030 LPSOL-075 LPSOL-145
取扱説明書 取扱説明書
仕様書 仕様書  仕様書  仕様書
定格出力 DC24V 1.3A DC24V 3.1A DC24V 6.1A
備考 定格入力 AC100~242V、電気用品安全法(PSE)適合
電源に接続する負荷(消費電力)は呼称W数の70%以下としてください。

調光器

名称 PWMライトコントローラー
PWMライトコントローラー
PWM調光ドライバー
PWM調光ドライバー
10ステップコントローラー
10ステップコントローラー
型番 LLC-PLC-A LLC-PWM5A-LP1 LLC-PSC5A
サイズ W70×H120×D39.3 W103.9×H55.6×D24 W66×H110×D25
取扱説明書 取扱説明書  取扱説明書  取扱説明書
仕様書 仕様書  仕様書  仕様書
定格 12/24V
MAX 5A
12V:MAX 60W、24V:MAX 120W
12/24V
MAX 5.1A

調光システム概要

調光システム

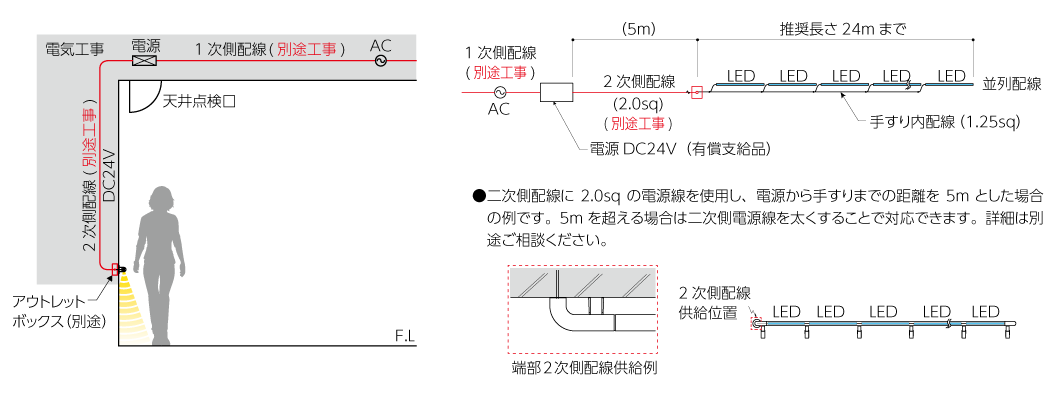

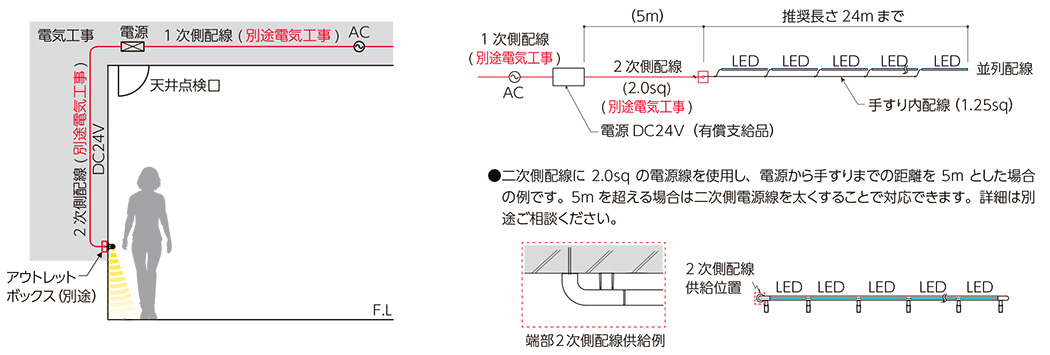

配線系統(例)

木製手すり照明配線系統例

IESデータ

  色温度 LEDの向き LEDカバー 配光曲線 ダウンロード
LED手すり断面 2700K LEDクリアカバー 配光曲線 NWS-O35-S-CL.ies
LED拡散カバー 配光曲線 NWS-O35-S-KA.ies

手すり径:Φ35mm、長さ:L=500mm
