手すり照明【後付け】

既存の金属製手すりを手すり照明にリニューアルできる、後付けLED照明ユニットです。今ある手すりを活かして照明機能だけをプラス。暗い場所を明るくライティングしてみませんか。

設置場所

主な特長

既存手すりにLED照明をプラス

今ある金属製手すりに取り付けられる、後付けLED照明ユニットです。既存手すりを撤去せずにライティング機能を付加できるので、新たな照明を設置するよりも低コストで導入できます。公園や遊歩道、歩道橋を明るく安全に照らします。

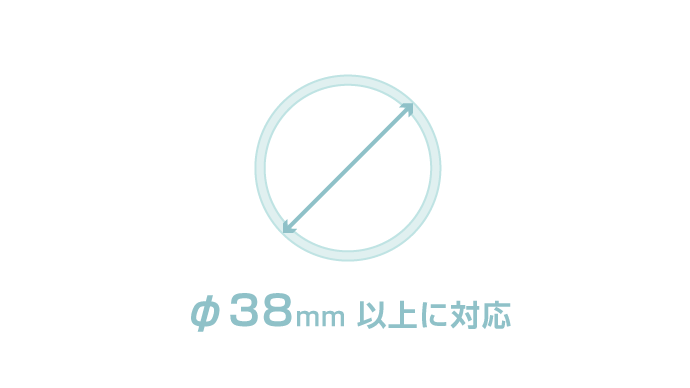

金属製丸パイプφ38~48.6mmに対応

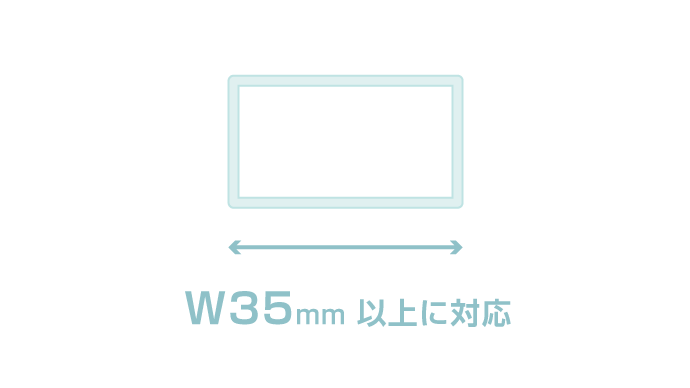

平角パイプ(W35mm以上)にも対応

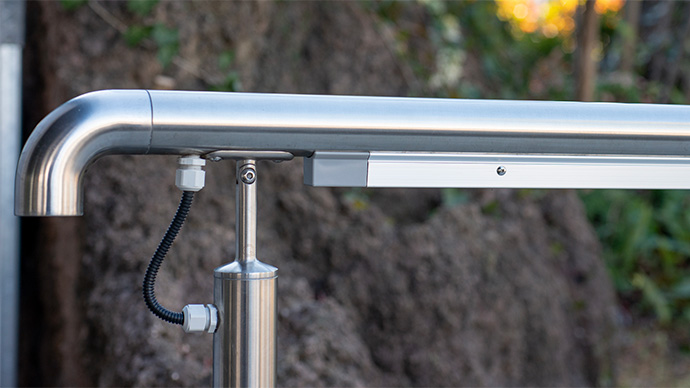

室内・屋外どちらにも設置できます

ラインナップ

配光バリエーション

下面配光タイプ

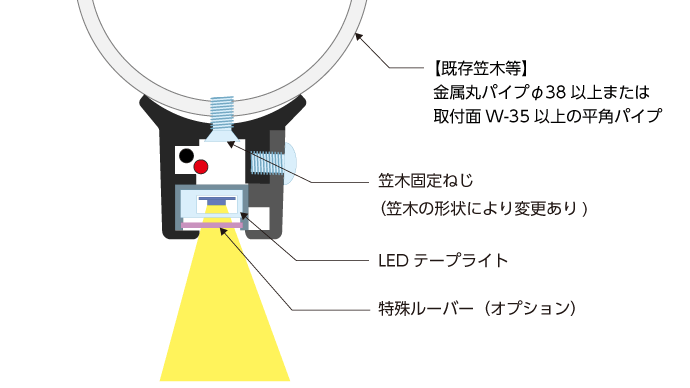

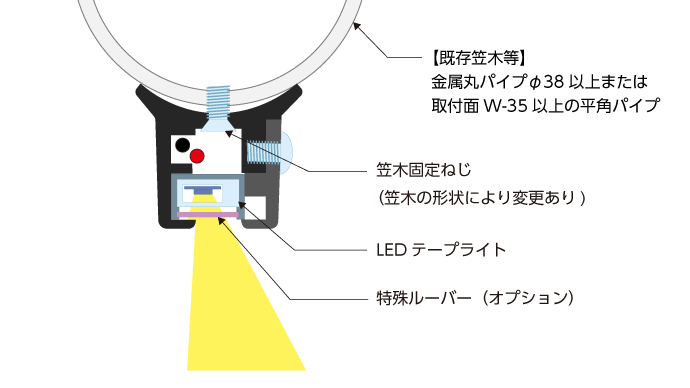

手すり下面を明るく照らすスタンダードなタイプです。壁面取付手すりと支柱取付手すりの両方にご使用ください。LEDの直接光が目に入ることが好ましくない場合は、特殊ルーバーによりまぶしさ(グレア)を低減できます。(オプション)

  • 型番:ATU-S

下面配光タイプ

片側配光タイプ

ユニット形状により、片側を効率的に照らします。壁のディティールを目立たせたくない場合や通路側を広く照らしたい場合におすすめです。LEDの直接光が目に入ることが好ましくない場合は、特殊ルーバーによりまぶしさ(グレア)を低減できます。(オプション)

  • 型番:ATU-Ds

片側配光タイプ

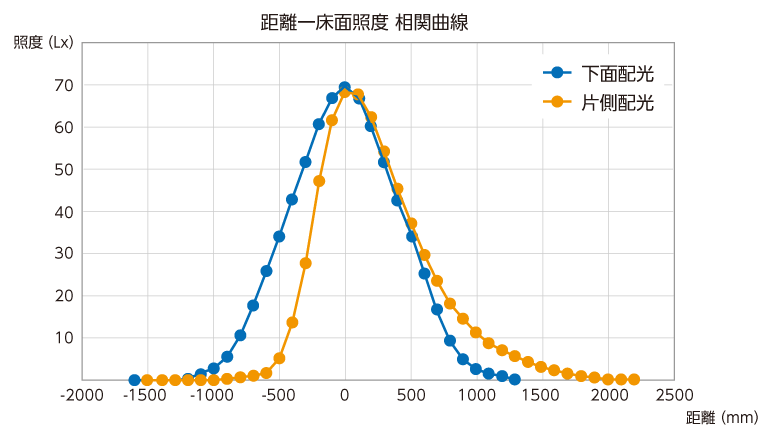

下面配光と片側配光の床面照度の比較

照度はLEDの色温度、壁面(有無、仕上げ面)、天井面、床面の状況により多少変化します。

【測定条件】
・手すり設置高さH-800天端
・壁面なし
・距離0mmは手すり直下
・LED:色温度2700K、クリアチューブ
・特殊ルーバー無し

床面照度

続きを見る
仕様・価格

LEDユニット仕様

タイプ 下面配光(ATU-S)/片側配光(ATU-Ds)
LEDカラー ※1,2

白色
白色(4200K)

電球色
電球色(2700K、3000K)

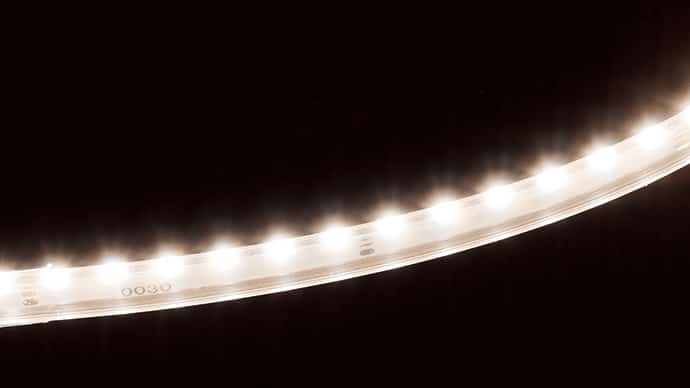

▲写真は2700K

LEDユニット入力電圧 DC24V
LEDユニット本体材質 軟質アクリル樹脂
LEDユニット光束 282lm/m(2700K)
LEDユニット素子ピッチ 10mm
LEDユニット消費電力 3.9W/m
LEDユニット色温度(標準色) 2700K、3000K、4200K
使用環境 屋内・屋外 ※3
  • この他の光源色については別途ご相談ください。
  • 特性上、ロットにより色のバラつきが出る場合があります。予めご了承ください。
  • 常時水のかかるところや、水中では使用できません。
続きを見る
オプション

特殊ルーバー

LEDの直接光が目に入ることが好ましくない場合は、特殊ルーバーによりまぶしさ(グレア)を低減できます。

続きを見る
導入・設置

DC電源

下面配光/片側配光タイプ

室内用電源 24V仕様 PSE規格適合
容量 30W 75W 145W
室内用
DC24V
  電源 電源 電源
サイズ W35×H38×D250 W50×H52×D258.6 W63×H55×D222
型番 LPSOL-030 LPSOL-075 LPSOL-145
取扱説明書 取扱説明書
仕様書 仕様書  仕様書  仕様書
定格入力 DC24V 1.3A DC24V 3.1A DC24V 6.1A
備考 定格 AC100~242V、電気用品安全法(PSE)適合
電源に接続する負荷(消費電力)は呼称W数の70%以下としてください。
屋外用電源 24V仕様 PSE規格適合
容量 15W 60W 150W
屋外用
DC24V
  電源 電源 電源
サイズ W40×H130×D25 W96×H160×D48.5 W96×H200×D48.5
型番 K58-015-C024-203 K58-060-C024-001 K58-115-C024-201
取扱説明書 取扱説明書  取扱説明書  取扱説明書
仕様書 仕様書  仕様書  仕様書
定格入力 DC24V 0.11A DC24V 2.5A DC24V 6.25A
備考 定格 AC100V/200V、電気用品安全法(PSE)適合、防水防塵規格IP66
接続する負荷(LEDの消費電力)は呼称出力(W)までフルに使えます。(ディレーティング不要)
屋外で使用する場合は、容積を充分とった防水防塵ボックス内への収納をおすすめします。

調光器

下面配光/片側配光タイプ

名称 PWMライトコントローラー
PWMライトコントローラー
PWM調光ドライバー
PWM調光ドライバー
10ステップコントローラー
10ステップコントローラー
型番 LLC-PLC-A LLC-PWM5A-LP1 LLC-PSC5A
サイズ W70×H120×D39.3 W103.9×H55.6×D24 W66×H110×D25
取扱説明書 取扱説明書  取扱説明書  取扱説明書
仕様書 仕様書  仕様書  仕様書
定格 12/24V
MAX 5A
12V:MAX 60W、24V:MAX 120W
12/24V
MAX 5.1A

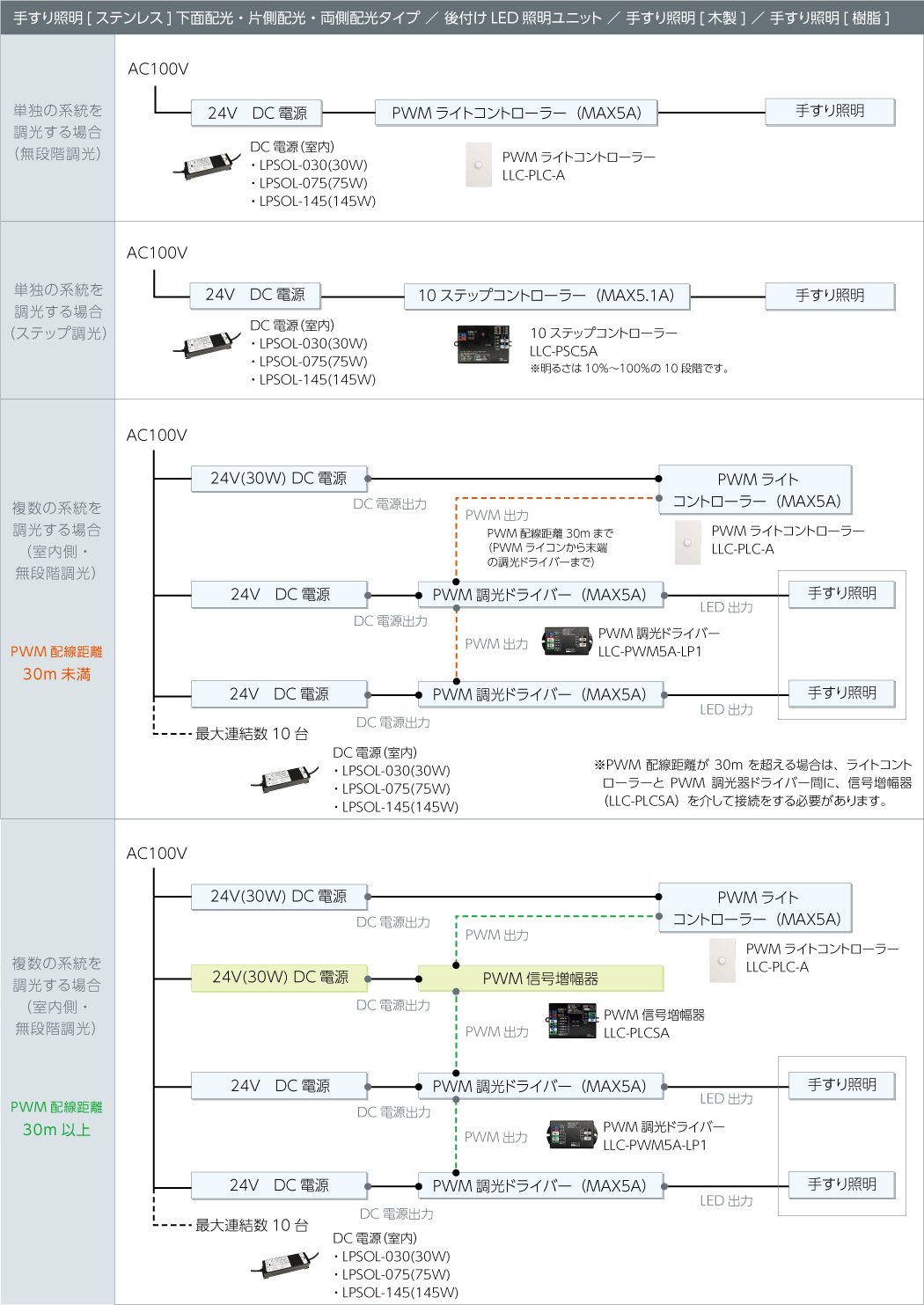

調光システム概要

下面配光/片側配光タイプ

24V単独
24V単独
24V複数

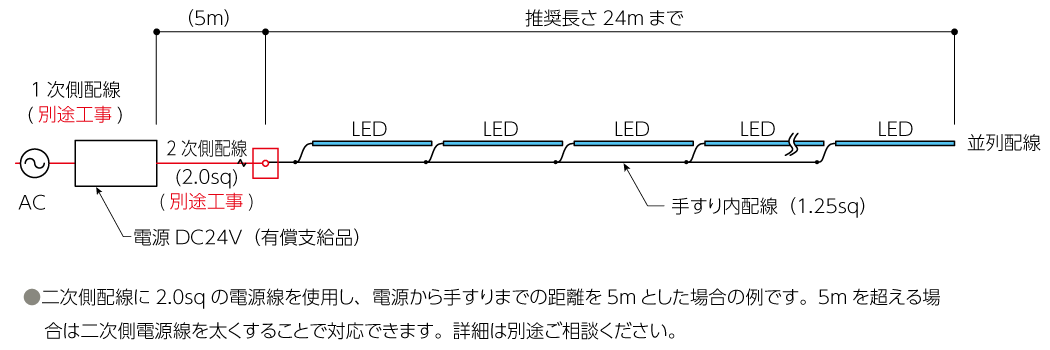

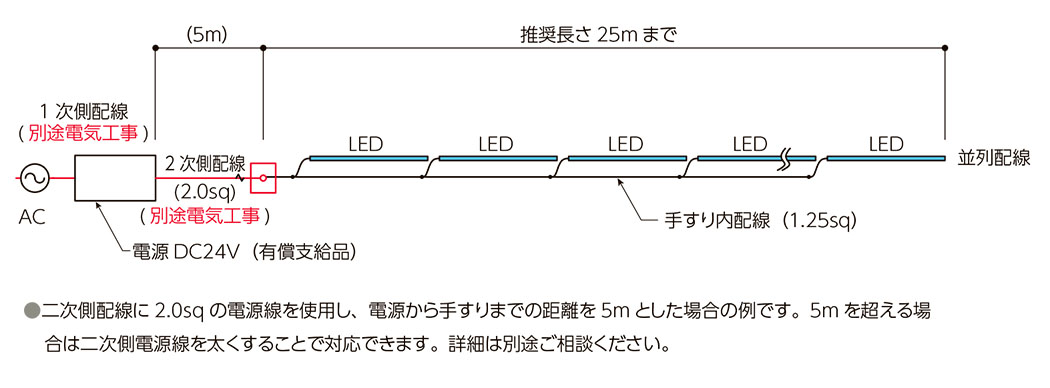

配線系統(例)

配線系統例

IESデータ

  色温度 LEDの向き LEDカバー 配光曲線 ダウンロード
下面配光
LED手すり断面
2700K クリア 配光曲線 ATU-S-CL.ies
片側配光
LED手すり断面
配光曲線 ATU-Ds-CL.ies

手すり径:Φ38mm、長さ:L=500mm

続きを見る
