愛の手オーバル|トイレまわり手すり

トイレまわりに設置する楕円形状の補助手すりです。従来品に比べて、座金部分が小さくシンプルになりました。縦可動式手すりは2019グッドデザイン賞を受賞。【抗ウイルス・抗菌】

設置場所

主な特長

2019年に、大幅モデルチェンジ!

長年愛され続けてきた楕円形補助手すり「愛の手オーバル」が新しくなりました。デザインをスタイリッシュに、使い勝手も大幅にアップ。こだわりのあるパブリックトイレ空間を求められるシーンに最適です。

  • 抗菌効果あり

  • 抗ウイルス効果あり

  • 受注生産品

  • オーダー寸法、オーダー形状も製作します

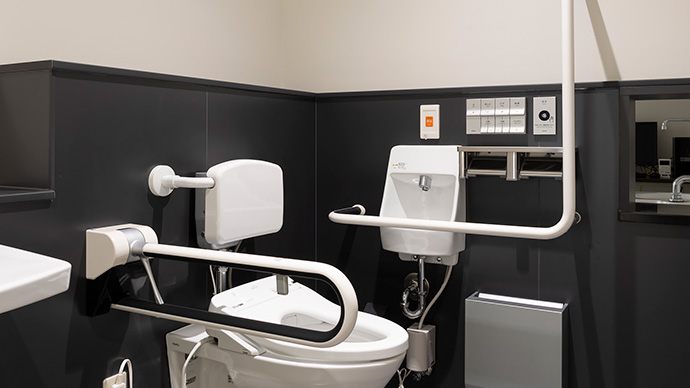

トイレ手すり
※写真のL型手すりはオーダー形状です

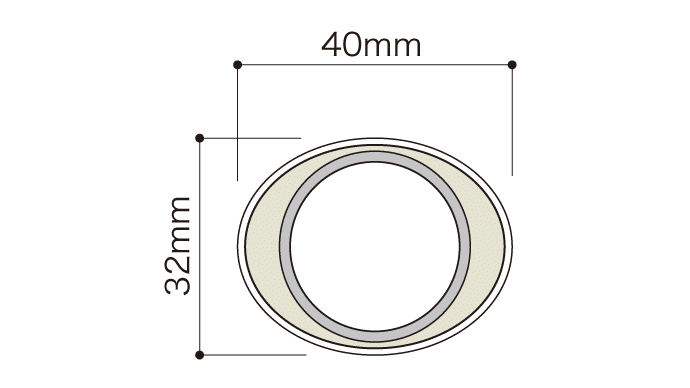

人間工学をもとに選定された、だ円形状の手すり

動作補助手すりを使用する際の「握る」という行為には、握りやすい40×32mmのだ円形の手すりがおすすめです。円形手すりよりもしっかりと力を込めて握ることができます。

愛の手OV断面

2019年度グッドデザイン賞を受賞

縦可動式手すりOV-CM700Hは2019年度グッドデザイン賞を受賞しました。

縦可動手すり

手すりの色は単色とバイカラー(ツートンカラー)に対応

ホワイトとブラック、2色のバイカラー(ツートンカラー)手すりにすることもできます。後から塗装するのではなく、あらかじめ樹脂の材料に着色したものを一体で成形するので、いつまでもキレイな色を保ちます。

高強度壁用と一般壁用で座金の形状が異なります

高強度壁用は一般壁用に比べて座金が小さくデザインされています。なお、一般壁に適切な下地補強を行うことで高強度壁用の一部の手すりが設置可能になります。(※1)詳しくは導入・設置の「手すりおよび壁の種類別下地補強について」の表をご参照ください。

  • 高強度壁

    普通硬質石膏ボード(GB-R-H)以上の壁強度

  • 一般壁

    普通石膏ボード(GB-R)

よくある質問

  • Q
    抗ウイルス効果はありますか?
    A
    はい、愛の手オーバルには抗ウイルス効果があります。詳しくは抗ウイルス・抗菌技術「ウィルアン」をご覧ください。
  • Q
    塩素系漂白剤を使用したいのですが問題ありますか?
    A
    次亜塩素酸ナトリウムなどの塩素系漂白剤を薄めて使用し、その後拭き取りを行っていただければ問題ありません。

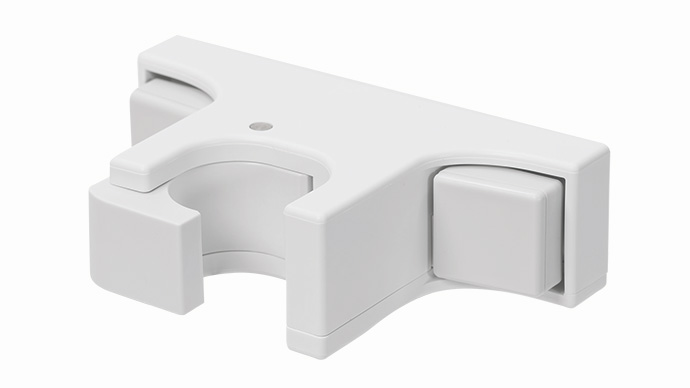

ラインナップ

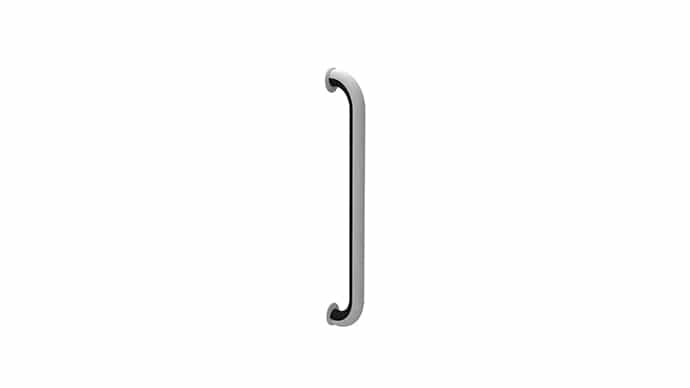

多用途用 I型

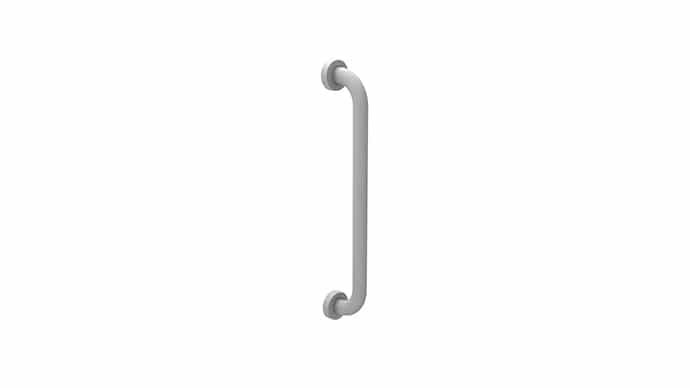

愛の手OV-I型

OV-T400H/OV-T600H/OV-T800H ※1

高強度壁用(ヨコ向き使用不可)

愛の手OV-I型

OV-T400/OV-T600/OV-T800

一般壁用

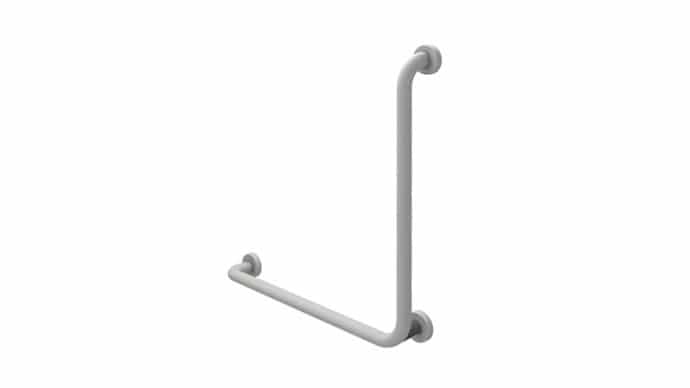

多用途用 L型

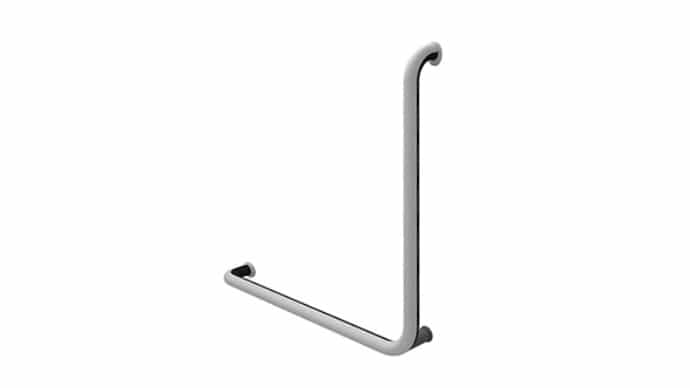

愛の手OV-L型

OV-TL7070H ※1

高強度壁用

愛の手OV-L型

OV-TL7070

一般壁用

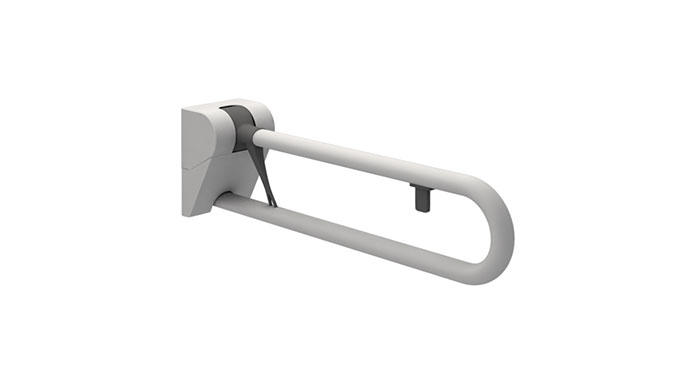

縦可動式

愛の手OV-CM700H

OV-CM700H ※1

No.1004 バイカラー

高強度壁用

愛の手OV-CM700H

OV-CM700H ※1

プレーン色(単色)

高強度壁用

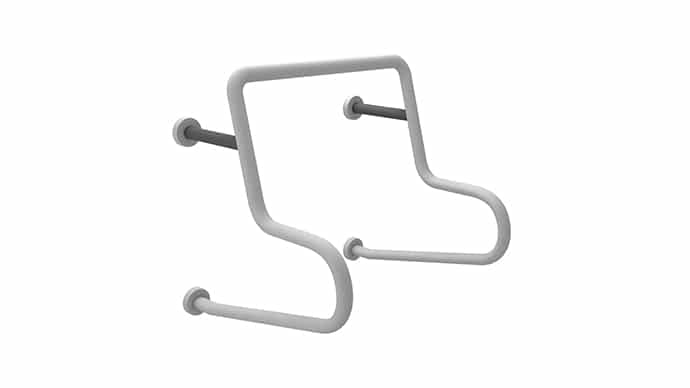

小便器用

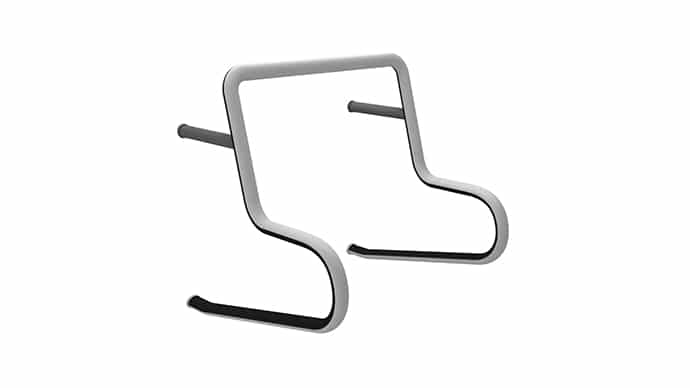

愛の手OV-U1

OV-U1H

高強度壁用

愛の手OV-U1

OV-U1

一般壁用

和便器用

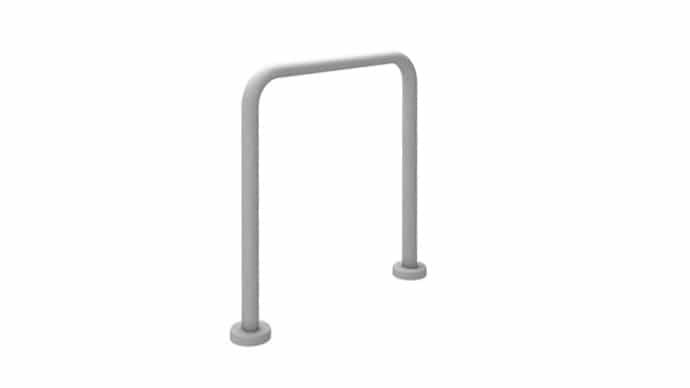

愛の手OV-B1

OV-B1

大便器用/洗面器用

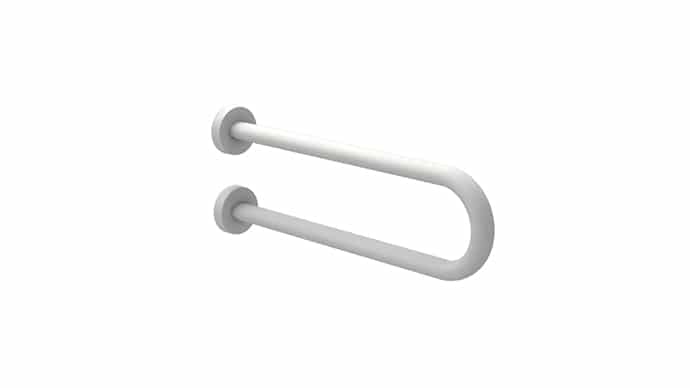

愛の手OV-LC1

OV-LC1

L=550

一般壁用

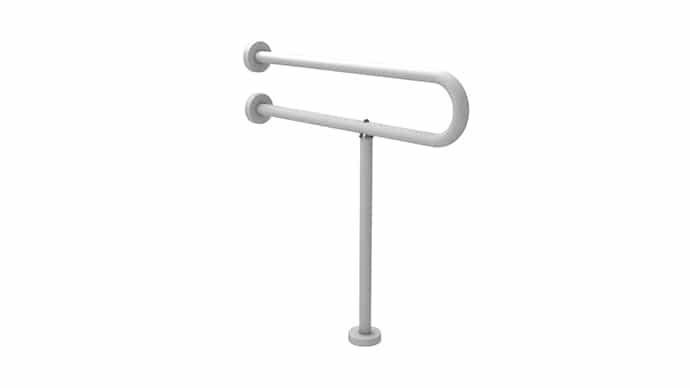

愛の手OV-LC2

OV-LC2

L=700、H=700

一般壁用

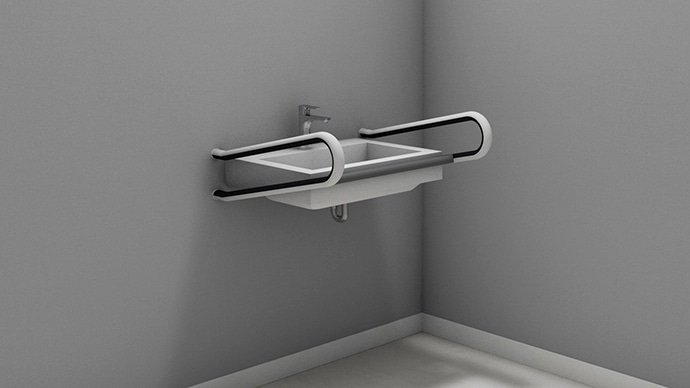

洗面器用

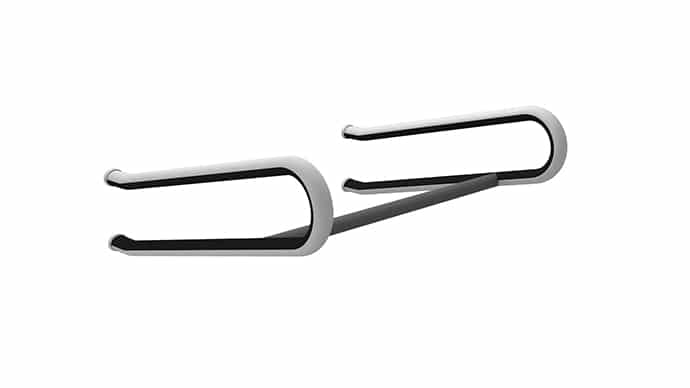

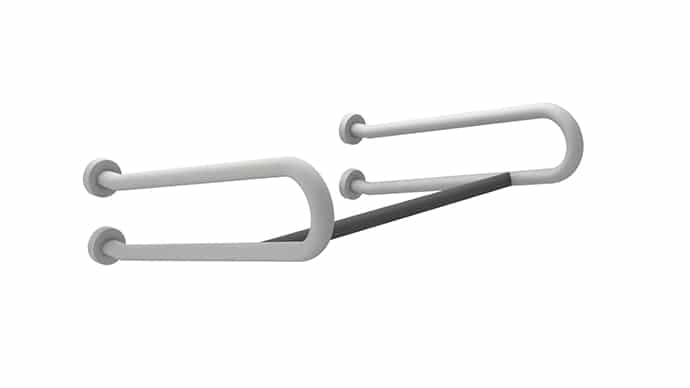

愛の手OV-L1

OV-L1H

高強度壁用

愛の手OV-L1

OV-L1

一般壁用

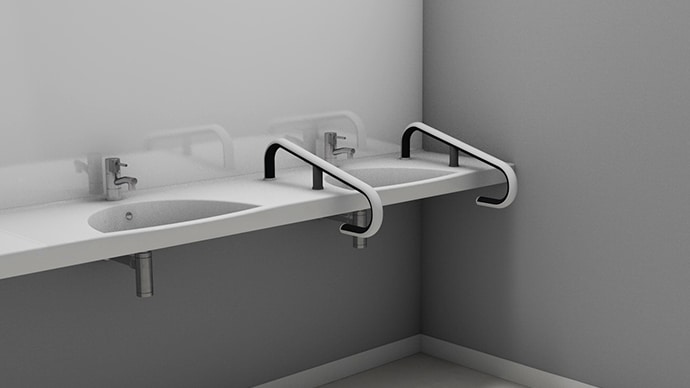

洗面カウンター用

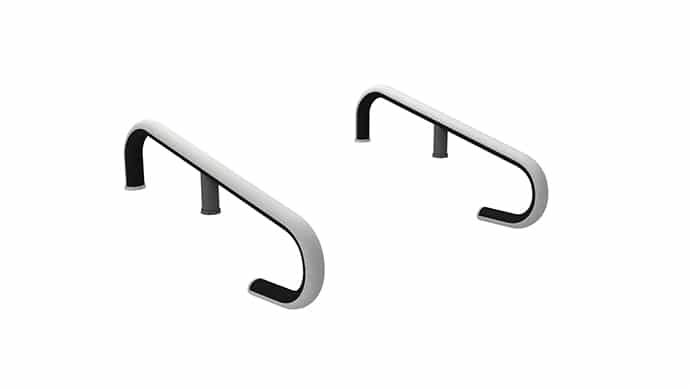

愛の手OV-S1

OV-S1

※OV-S1を2台使用した例

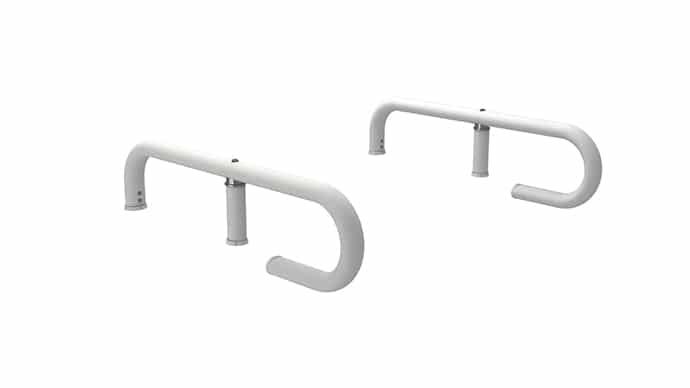

愛の手OV-S2

OV-S2

※OV-S2を2台使用した例

カラーバリエーション

プレーンホワイト

No.10 プレーンホワイト

グレイッシュホワイト

No.09 グレイッシュホワイト

アイボリーホワイト

No.11 アイボリーホワイト

ライトブラウン

No.22 ライトブラウン

バイカラー

No.1004 バイカラー

  • お客様のパソコンおよびスマートフォン等のディスプレイ仕様により、現物と見え方が大きく異なる場合がございます。色の最終判断は、カラーサンプル帳または現物サンプルでご確認いただきますようお願いいたします。
続きを見る
機能・性能

最大荷重

垂直:1500N(約153kgf)

水平:750N(約76kgf)

  • 製品に対し、この荷重以下であれば、多少の変形やガタツキが残る場合がありますが、はずれたり、割れたりしない範囲を示します。

抗ウイルス性能

この製品は抗ウイルス効果のある樹脂を使用しています。

ウイルスの種類と消毒のしくみ

エンベロープあり
エンベロープあり

インフルエンザウイルスやSRASコロナウイルス、ヘルペスウイルス、鳥インフルエンザウイルスなどが代表的です。感染に必要なエンベロープを、石鹸やアルコールなどの消毒液で破壊できます。

エンベロープ無し
エンベロープ無し

ノロウイルスやアデノウイルス(風邪の原因)、ライノウイルス(風邪の原因)、ポリオウイルスなどが有名です。ウイルス自体を破壊する必要があり、次亜塩素酸などの強力な消毒液を必要とします。

8時間で99%以上の抗ウイルス効果

試験方法

ISO18184、JIS R 1756を参考に、ウイルスを用いた抗ウイルス性能試験

使用ウイルス

ウイルスA(エンベロープあり)
ウイルスB(エンベロープ無し)

試験条件

明所(200lx)・暗所 8時間経過後のウイルス数にて評価

試験機関

一般財団法人 北里環境科学センター

報告書No.
「北環発 2015-1064号」「北環発 2015-0064号」
「北環発 2015-1070号」「北環発 2015-0070号」

抗ウイルス性能に関する技術は国立大学法人東京大学・地方独立行政法人神奈川県立産業技術総合研究所の特許を用いております。

抗ウイルス性能抗ウイルス性能

弊社抗ウイルス仕様手すりの抗ウイルス性能値です。

  • 抗ウイルス効果は室内用のみです。屋外用は対象外となります。
  • 実際の効果は設置場所や使用条件によって異なります。
  • 抗ウイルス効果は、全てのウイルスに対して発現するものではありません。また全てのウイルス対して同様な効果が得られるとは限りません。
  • 抗ウイルス効果は、対応している製品の表面に付着したウイルスに対して発現するものであり、感染予防を保証するものではありません。
  • 医薬品や医療機器などの医療を目的としたものではありません。

抗菌性能

99.9%以上の抗菌効果

試験方法

JIS Z 2801:2010(フィルム密着法)による

使用菌株

黄色ブドウ球菌(NBRC12732)
大腸菌(NBRC3972)

試験機関

一般財団法人 ボーケン品質評価機構

抗菌性能

弊社抗ウイルス仕様手すりの抗菌活性値です。

  • 抗菌性能評価基準は抗菌活性値で2.0以上であることと定められています。抗菌活性値は1.0で90%、2.0で99%、3.0で99.9%の細菌が不活化したことを示します。
  • 実際の効果は設置場所や使用条件によって異なります。
  • 抗菌効果は、全ての菌に対して発現するものではありません。また全ての菌に対して同様な効果が得られるとは限りません。
  • 抗菌効果は、対応している製品の表面に付着した菌に対して発現するものであり、感染予防を保証するものではありません。
  • 医薬品や医療機器などの医療を目的としたものではありません。
続きを見る
仕様・価格

材質

笠木/半硬質樹脂(抗ウイルス剤入)+軟質樹脂二層成形

芯材/ステンレス鋼管

型番・サイズ・価格

  型番 手すり径 サイズ 価格/台
プレーン単色 No.1004 バイカラー
多用途用
I型
愛の手OV-I型
高強度壁用
OV-T400H ★ 40×32mm L=400mm 15,200円 16,100円
OV-T600H ★ L=600mm 16,700円 17,200円
OV-T800H ★ L=800mm 17,900円 18,500円
愛の手OV-I型
一般壁用
OV-T400 L=400mm 16,500円 17,200円
OV-T600 L=600mm 18,000円 18,700円
OV-T800 L=800mm 19,300円 19,800円
多用途用
L型
愛の手OV-L型
高強度壁用
OV-TL7070H ★ L=700×700mm 42,100円 43,500円
愛の手OV-L型
一般壁用
OV-TL7070 47,400円 48,600円
縦可動式 愛の手OV縦可動
高強度壁用
OV-CM700H ★ L=700mm 150,800円 155,500円
小便器用 愛の手OV小便器用
高強度壁用
OV-U1H W=600mm
H=640mm
D=585mm
72,900円 75,300円
愛の手OV小便器用
一般壁用
OV-U1 75,300円 77,700円
和便器用 愛の手OV-B1 OV-B1 W=500mm
H=600mm
31,400円 32,300円
大便器用/洗面器用 愛の手OV-LC1 OV-LC1 L=550mm 30,300円 31,200円
愛の手OV-LC2 OV-LC2 L=700mm
H=700mm
44,000円 45,300円
洗面器用 愛の手OV-L1
高強度壁用
OV-L1H W=700mm
H=263mm
D=650mm
65,700円 68,100円
愛の手OV-L1
一般壁用
OV-L1 68,100円 70,600円
洗面カウンター用

愛の手OV-S1
OV-S1(2台使用した例)

L=525mm

36,600円

※価格は1台分

37,600円

※価格は1台分

愛の手OV-S2
OV-S2(2台使用した例)

L=570mm

35,400円

※価格は1台分

36,300円

※価格は1台分

  • ★印の製品は一般壁に適切な下地補強を行うことで高強度壁用の手すりが設置可能になります。
  • 価格は消費税を含んでいません。また施工費は営業担当者までお問合せください。
  • 価格は2022年4月現在のものです。仕様・価格等は予告なく変更することがありますので予めご了承ください。
  • オーダー寸法については別途お見積もりとなります。
続きを見る
導入・設置

手すりおよび壁の種類別下地補強について

必要な下地補強は、手すりの形状や壁の種類により異なります。下記の表および図面(CADデータ)をご参照の上、適切な下地補強をお願いいたします。
※1の手すりは、下地補強材を { } 内にすることにより一般壁に設置可能になります。

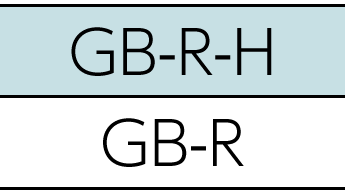

高強度壁

高強度壁

LGS壁2枚貼り
「表面」普通硬質石膏ボード(GB-R-H)以上の壁強度
「裏面」普通石膏ボード(GB-R)

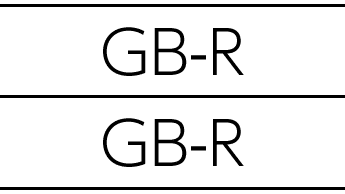

一般壁

一般壁

LGS壁2枚貼り
「表面」普通石膏ボード(GB-R)
「裏面」普通石膏ボード(GB-R)

手すり用途 型番 壁の種類 壁の厚さ 下地補強材 締結部品
多用途用 I型 OV-T400H ※1
OV-T600H ※1
OV-T800H ※1
LGS壁2枚貼り
高強度壁
12.5t+12.5t 帯板 St-0.8t メカナット
寸切ボルト
六角ナット
M10×2セット
LGS壁2枚貼り
一般壁
{ 帯板 St-1.2t }
OV-T400
OV-T600
OV-T800
LGS壁2枚貼り
一般壁
帯板 St-0.8t メカナット
寸切ボルト
六角ナット
M6×8セット
多用途用 L型 OV-TL7070H ※1 LGS壁2枚貼り
高強度壁
帯板 St-0.8t メカナット
寸切ボルト
六角ナット
M10×2セット、M8×1セット
LGS壁2枚貼り
一般壁
{ 帯板 St-1.2t }
OV-TL7070 LGS壁2枚貼り
一般壁
帯板 St-0.8t メカナット
寸切ボルト
六角ナット
M6×12セット
縦可動式 OV-CM700H ※1 LGS壁2枚貼り
高強度壁
帯板 St-0.8t メカナット
寸切ボルト
六角ナット
M8×4セット
LGS壁2枚貼り
一般壁
{ [-170×50×2.3t
l=400 }
小便器用 OV-U1H LGS壁2枚貼り
高強度壁
[-170×50×2.3t
l=400×4
メカナット
寸切ボルト
六角ナット
M10×4セット
OV-U1 LGS壁2枚貼り
一般壁
メカナット
寸切ボルト
六角ナット
M6×16セット
洗面器用 OV-L1H LGS壁2枚貼り
高強度壁
[-170×50×2.3t
l=400×2
メカナット
寸切ボルト
六角ナット
M10×4セット
OV-L1 LGS壁2枚貼り
一般壁
メカナット
寸切ボルト
六角ナット
M6×16セット
大便器用/洗面器用 OV-LC1 LGS壁2枚貼り
一般壁
[-170×50×2.3t
l=400
壁:メカナット
寸切ボルト
六角ナット
M6×8セット

床:オールアンカー
M6×4セット

OV-LC2
和便器用 OV-B1 コンクリート製床 オールアンカー
M6×8セット
洗面カウンター用 OV-S1 人工大理石
または
メラミン化粧板
合板木下地 メカナット
寸切ボルト
六角ナット
M8×2セット
OV-S2

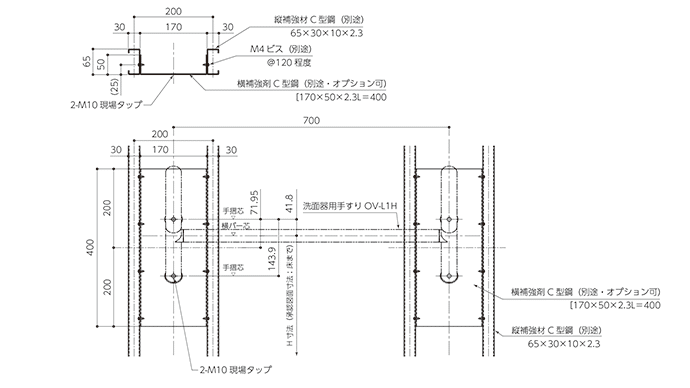

[-170×50×2.3t 壁裏下地補強

図を参考に壁裏下地補強を入れてください。(本図はOV-L1Hの例です)

壁下地補強

OV-T400H、OV-T600H、OV-T800H、OV-TL7070H 壁裏下地補強

製品毎に壁裏下地補強を入れてください。壁裏下地補強には、壁に合わせた適切な厚みの鉄製帯板を使用してください。

壁の種類 帯板の必要厚

GB-R 12.5t×2枚貼り

St-1.2t
GB-R-H 12.5t+GB-R 12.5t St-0.8t

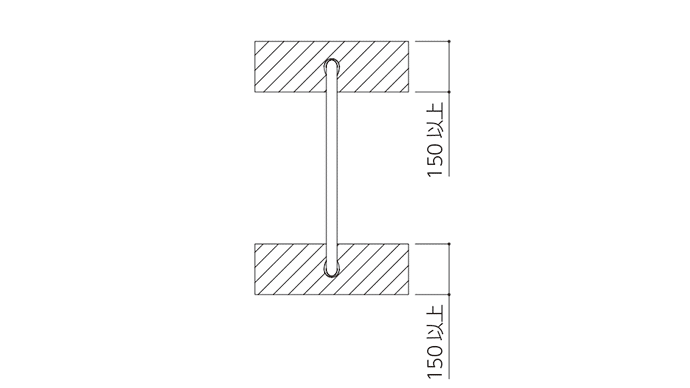

I型手すり下地補強

I型手すり

OV-T400H、OV-T600H、OV-T800H

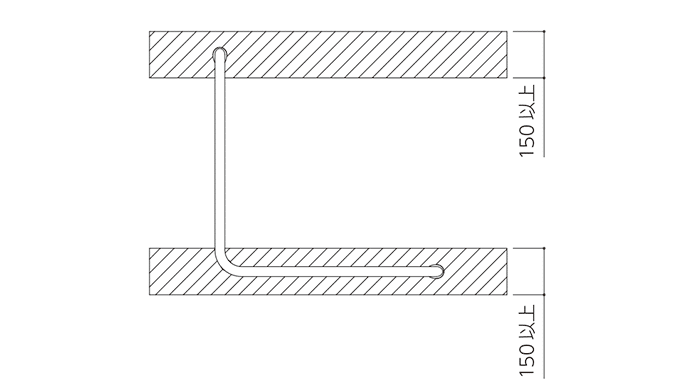

L型手すり下地補強

L型手すり

OV-TL7070H

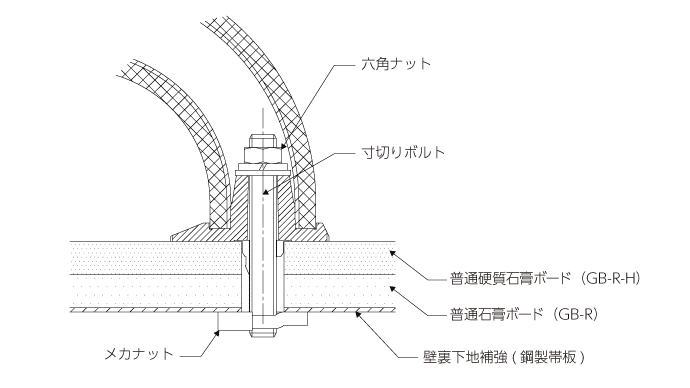

壁下地断面

壁下地断面(高強度壁の場合を示す)

下地補強資料

愛の手オーバルOVシリーズを取り付ける際の下地補強についての資料です。手すり下地に関する注意事項が記載されています。本書に従い、正しく施工を行ってください。
※規格寸法に限り所定の下地強度が確保されれば、JIS T 9282を満たします。

高強度壁用

一般壁用

続きを見る

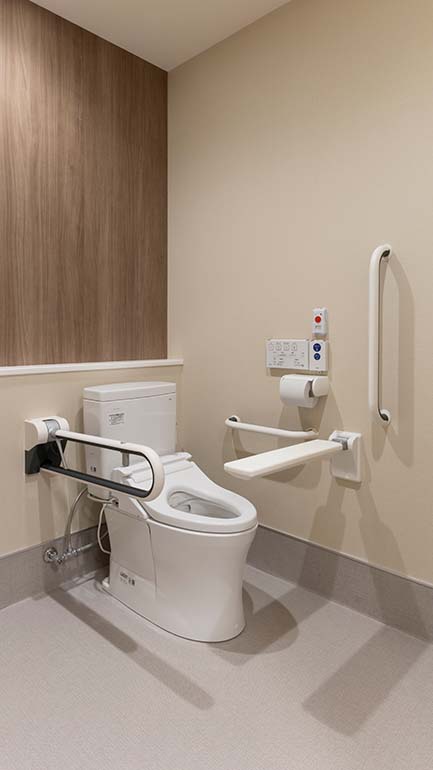

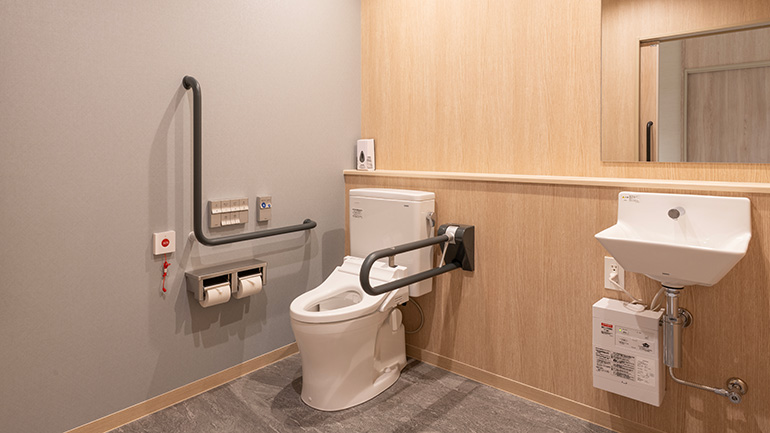

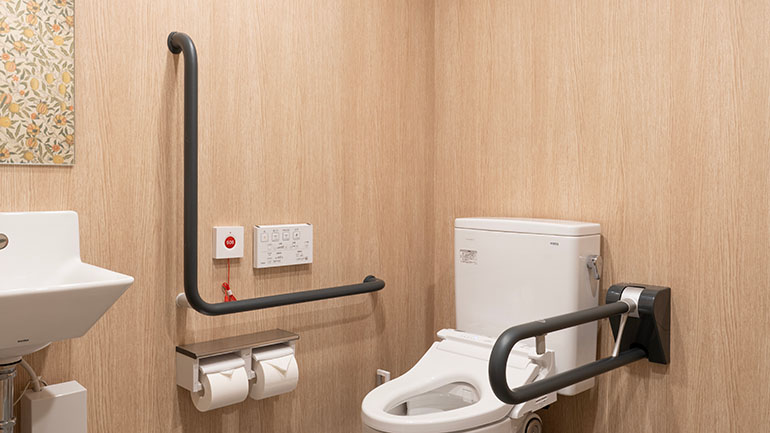

施工事例
